研究背景
目前風能和太陽能等可再生能源發電的難點在于發電的波動性，使發電高峰和用電高峰產生錯配，造成并網困難。通過電解制氫將可再生能源轉化成氫氣，可儲可轉，其應用模式可以抽象為Power to X（如圖1所示）， 實現電能到電能、電能到燃氣、電能到燃料、電能到化學品的多種轉換，能大大促進能源供應端融合，提升能源使用效率。為了促進綠色氫能的大規模應用，亟待開發低成本的可再生能源電解制氫技術。

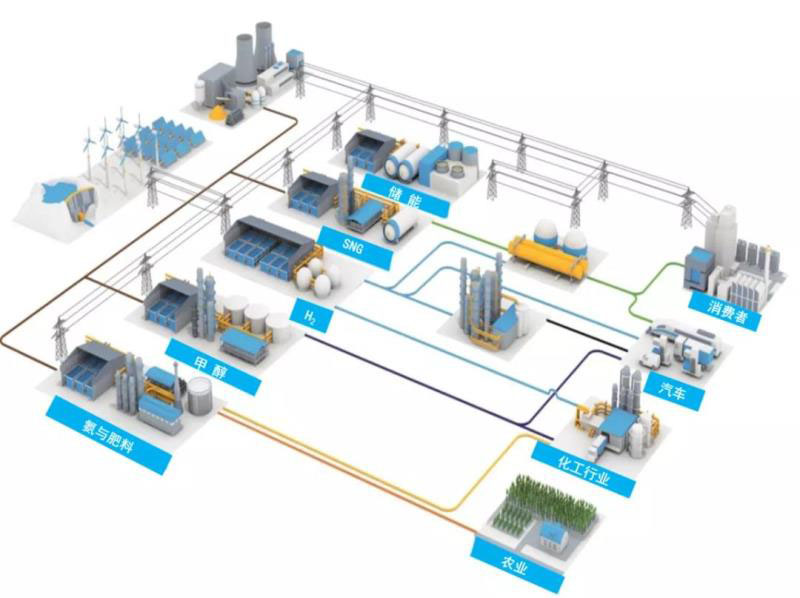

圖1 可再生能源Power to X 模式
綜合氫氣儲運的經濟性、安全性和可靠性，根據市場可接受價格及美國能源部目標，氫的零售價約為4.5 $/kg。基于對商業化電解水制氫裝置的調研，以加氫站可接受的氫氣零售價格為目標，我們對可再生能源電解制氫成本進行了系統分析。
創新點及解決的問題
1.制氫成本分析
通過比較三種不同的電解制氫技術，隨著規模由1 MW增加至40 MW，不同電解制氫技術的平準化成本如圖2所示。

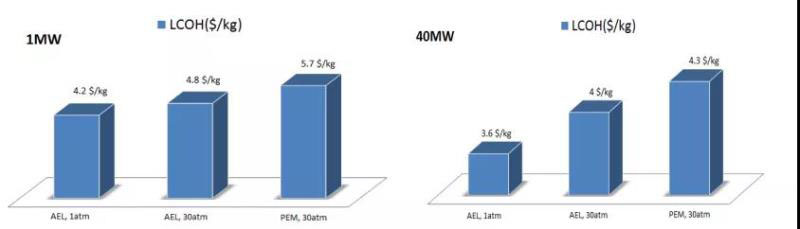

圖2 1MW與40MW規模下不同電解技術制氫成本比較
2.壓縮與液化成本分析
考慮到氫氣在常溫、常壓下能量密度低，要使氫氣成為一種能量載體，氫的體積能量密度需要大幅度提高，從氫全產業鏈來看壓縮與液化可增加整體經濟效益。
電解制氫并壓縮到700atm的總成本隨著電解系統輸出壓力的增加而下降，在固定成本投入無明顯增加的情況下高壓電解制氫可明顯降低其LCOH成本。在規模1MW的三個電解系統中，堿性30 atm電解制氫并壓縮至700atm的LCOH成本最低（5.1$/kg），成為最經濟的選擇。隨著裝置規模的擴大，高壓電解制氫的優勢將更加明顯。
1MW電解槽規模下，液化裝置的固定成本支出占總生產成本的31%，液化過程幾乎使氫氣的平準化成本LCOH翻了一番，從4.8 $/kg增至8.7 $/kg。當電解制氫系統規模擴大40倍至40MW時，電解制氫并液化的氫氣平準化成本從4.0 $/kg增至5.3 $/kg，仍高于設定目標4.5$/kg。隨著規模的進一步增大，液化優勢將越來越顯著。
3．可再生能源波動性對成本的影響分析

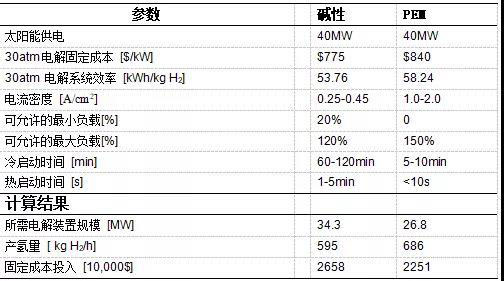

前面對穩定電源輸入下的堿性與PEM電解制氫的成本進行了詳細的分析，由于可再生能源存在較大的波動性，該波動性源于諸如風、光的間斷式供應、不穩定性以及季節性，風電機組的輸出功率和風速有關，光伏發電和氣溫、有無云遮擋太陽等基礎因素有關。風光的隨機性、間歇性使得它不像傳統的火力發電等常規發電機組的能量來源那樣根據需要來對發電進行靈活的控制，難以接入電網，引入儲能等調峰手段又會大大增加其成本，很多企業期望可再生能源直接電解制氫，以氫能形式存儲起來。如果風光波動性可再生能源直接為電解裝置提供電力供給，堿性與PEM電解裝置哪個更具經濟性？為了弄清這個問題，我們對40MW波動性太陽能用于電解制氫，采用出口壓力30atm堿性電解與30atm PEM電解裝置，對其制氫成本進行了對比，兩種電解裝置的性能參數及分析所用數據如表1所示。

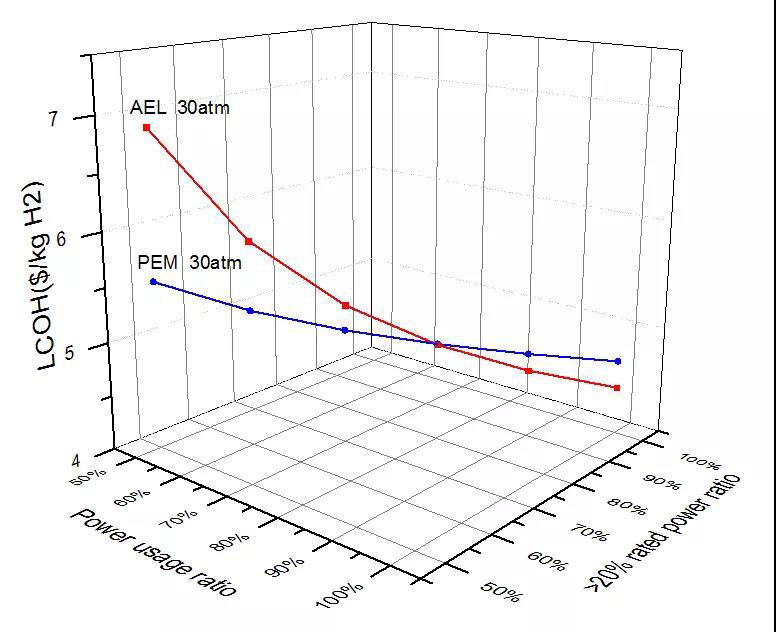

圖3 可再生能源波動性對LCOH的影響
低于堿性電解裝置要求的最小負載20%的電量，無法使其啟動，而這部分能量在PEM電解中可以利用起來；PEM電解允許的最大負載為150%，而堿性電解裝置允許的最大負載為120%，40MW太陽能發電需要配套34.3MW堿性電解裝置，如配套PEM電解裝置則僅需26.8MW。
高壓（30atm） 34.3MW AEL與26.8MW PEM電解制氫平準化成本LCOH隨可再生能源波動性的敏感性變化如圖3所示。考慮到對堿性電解裝置<20%額定功率部分的能量無法啟動裝置，而該部分能量在PEM中可以得到利用，因此在分析可再生能源利用率的同時將功率波動性分為了>20%額定功率部分波動與<20%額定功率波動性兩部分，分析了>20%額定功率部分占比對LCOH成本的影響。
結論
增加制氫裝置規模、提高電解制氫出口壓力可降低氫氣的平準化成本；在波動性功率輸入時，適應低負載及過載的電解技術優勢更加明顯。隨著堿性與PEM電解技術的不斷進步，二者的制氫成本優劣需針對實際應用情況進行全面分析，以獲得最具經濟性的可再生能源制氫方案。
引用本文
郭秀盈, 李先明, 許壯, 何廣利, 繆平. 可再生能源電解制氫成本分析[J]. 儲能科學與技術, 2020, 9(3): 688-695.
GUO Xiuying , LI Xianming , XU Zhuang ,HE Guangli , MIAO Ping . Cost analysis of hydrogen production by electrolysis of renewable energy[J]. Energy Storage Science and Technology, 2020, 9(3): 688-695.
