阮前途，謝偉，張征，祝瑞金，
石方迪，李亦農
國網上海市電力公司
引文信息
阮前途, 謝偉, 張征, 等. 鉆石型配電網升級改造研究與實踐[J]. 中國電力, 2020, 53(6): 1-7, 63.
RUAN Qiantu, XIE Wei, ZHANG Zheng, et al. Research and practice on the upgrading for diamond distribution network[J]. Electric Power, 2020, 53(6): 1-7, 63.
研究背景
自國家能源局配電網建設改造行動計劃（2015-2020年）發布以來，中國開展了新一輪城市配電網升級改造，滿足了負荷增長和城市發展的需求，但部分城市中壓配電網仍然面臨一些問題與挑戰，主要體現在：
（1）以單側電源供電為主，故障情況下變電站間負荷轉供能力不足，降低了供電安全性。
（2）正常運行方式下變電站間負荷平衡能力不足，局部地區變電站輕載和重載現象并存。
（3）變電站直送用戶線路較多，且部分用戶裝接容量較小，出線間隔利用率不高。
論文所解決的問題及意義
城市配電網是電能供應鏈中聯系電網企業和終端用戶的關鍵環節，是確保城市能源供應安全、實現經濟效益、彰顯電網企業社會責任與優質服務水平的重要載體。一流的城市需要一流電網，為了滿足城市配電網高供電安全性和可靠性要求，針對目前變電站間負荷轉供能力和平衡能力不足、變電站直送用戶線路利用率不高等問題，本文提出鉆石型配電網發展思路，闡述其結構、技術經濟特征和主要技術要求等，意在有效推進城市配電網升級改造，實現配電網高質量發展。
論文重點內容
國內外在中壓配電網接線模式方面已經開展大量研究實踐。東京點網式接線T接用戶數多、線路利用率高，且并列運行供電可靠性較高，但在站間負荷轉供能力方面有所欠缺。
圖1 東京電網式接線
新加坡單花瓣接線全線開關站配置、閉環運行，且站間存在聯絡，但調整站間負荷須打破花瓣閉環運行，站間負荷轉供靈活性不足。

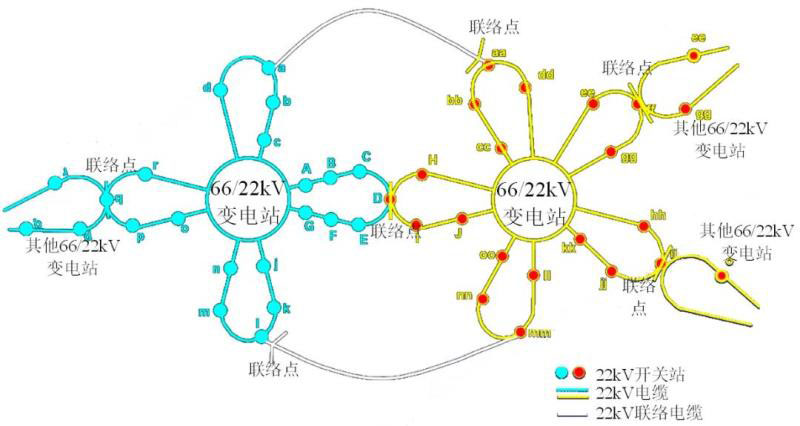

圖2 新加坡單花瓣接線
國內部分城市采用常規雙環式接線配合配電自動化的方式，站間負荷轉供能力強，但故障情況下停電范圍大、供電恢復時間長，且負荷開關配置難以滿足大容量用戶和分布式電源的接入需求。

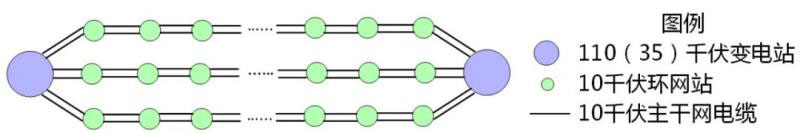

圖3 國內常規雙環網接線
國內外城市從各自發展需求和配電網建設改造條件出發，形成各具特色的適合本城市的配電網發展策略，但在解決中國城市配電網面臨的問題與挑戰時仍存在不足。因此，本文在綜合單花瓣接線全斷路器、常規雙環式接線站間聯絡優點、開關站（環網站）單環網接線的基礎上，統籌考慮技術經濟效益，提出了鉆石型配電網的發展思路。
10kV鉆石型配電網是指以開關站為核心節點、雙側電源供電、雙環式連接、開環運行、配置自愈的電纜主干網，具有“全電纜、全斷路器、全互聯、全自愈”的特征，如圖4所示。
圖4 鉆石型配電網示意
鉆石型配電網采用分層分級的結構，分為10kV主干網和10kV次干網兩個層級，不同層級的電網采用差異化的接線模式和二次系統配置，在保證供電可靠性的同時兼顧投資經濟性，其主要技術經濟特征如下。
（1）友好的新能源與用戶接納能力
鉆石型配電網中開關站進出線配置全斷路器和全縱差保護，可避免分布式電源和微電網接入引起的故障電流變化對現有繼電保護的影響，可以更好地接納分布式電源和微電網接入配電網。
在電纜化率較高的城市配電網，變電站10kV側主要采用小電阻接地方式，鉆石型配電網中開關站進出線配置全斷路器，可解決800kVA裝接容量以上用戶接入點熔斷器的熔斷曲線與零序電流保護整定值難以配合的問題，滿足大容量用戶的接入需求。
（2）強大的負荷轉供及平衡能力
鉆石型配電網中10kV主干網站間聯絡率達到100%，站間負荷轉供能力達到100%，除滿足本級電網檢修方式下“N-1”安全供電外，可支撐上級變電站滿足檢修方式下“N-1”安全供電。
在正常運行方式下，鉆石型配電網可通過靈活調節變電站所供的開關站數量，在不降低配電網供電可靠性的前提下，實現上級電源變電站負載的有效平衡，非常適用于大容量主變、小容量主變交叉供電的區域以及變電站負載率不均衡的區域。

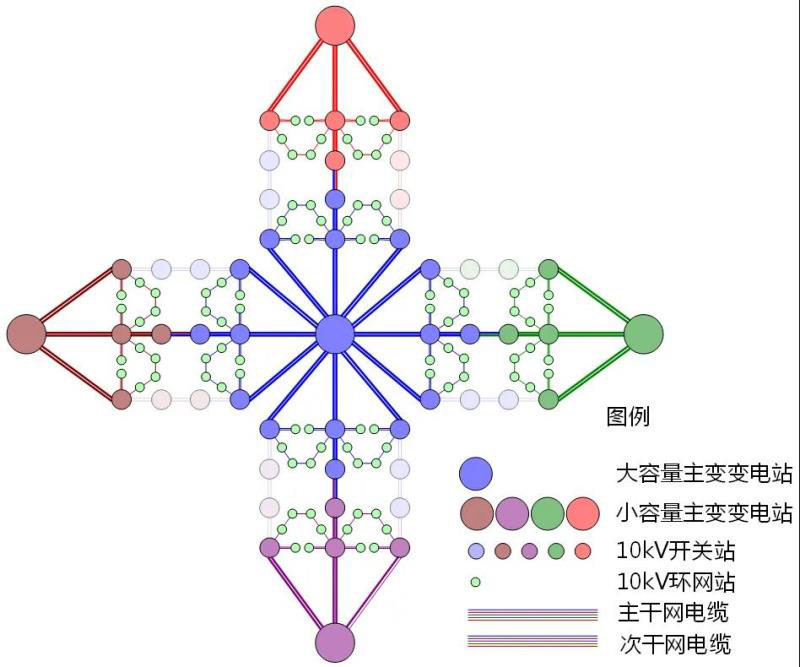

圖5 鉆石型配電網站間負荷平衡示意圖
（3）高可靠的供電能力
鉆石型配電網全線配置自愈系統，10kV開關站按母線段設置自愈保護控制裝置，具備每個間隔的遙測、遙信、遙控功能，就地完成信息采集，遠方自動執行自愈策略，實現故障情況下非故障區域秒級供電恢復功能。
以某城市地區配電網供電可靠性參數為計算依據，計算四種典型主干網接線供電可靠率。鉆石型接線供電可靠率最高，為99.999612%，年戶均停電時間122.3秒，比開關站單環網接線少3.4秒，比單花瓣接線少3.2秒，比常規雙環式接線少11.8秒，達到世界一流水平。
（4）兼顧經濟性與可實施性
通過在標準化網格中建立典型網架的拓?fù)浣Y(jié)構，計算得到新建鉆石型配電網的綜合造價，與單花瓣配電網基本持平，比常規雙環式接線增加約22%，比單側電源開關站單環網接線增加約7.7%，經濟性適中。
對于現狀為開關站單環網的電纜網絡，可有效利用原單環網中的開關站和進出線，在基本保留已建電纜網的基礎上，通過站內線路拼接、已建線路開斷改接、線路加綁等方式即可完成鉆石型配電網改造，可實施性好。
研究結論
本文提出的鉆石型配電網發展思路，有效利用現狀電纜單環網、常規雙環式接線的站址和進出線，增加較小的投資，較大程度地提高安全性、可靠性等配電網技術指標。
鉆石型配電網適用于把開關站定位為配電網主要節點或以環網站為節點的常規雙環式接線且供電安全性和可靠性要求高的地區，例如大型城市的中心城區。
