中國儲能網訊：本文發表在《全球能源互聯網》2020年第6期“能源戰略與能源互聯網”專題上，歡迎點擊品讀。本文受國家自然科學基金項目（U1766204）資助。
文章導讀
電能在人類社會中扮演越來越重要的角色，大停電事故給經濟和社會造成的損失也越來越嚴重。為減少損失，需在大停電后快速恢復電網。黑啟動是電力系統恢復的首要且關鍵的階段，而黑啟動的關鍵是黑啟動電源的啟動。由于水力發電具有廠用電量較少、可快速啟動等優點，傳統的黑啟動電源（火電、核電、水電）優先考慮的是水電，抽水蓄能機組承擔黑啟動的研究與應用已相當成熟。在缺少水電機組、且局部電網薄弱的中國北部很多地區，用風電作為黑啟動電源，為風多水少地區的黑啟動提供了可能方案。由于風電出力具有隨機性和波動性，且風電機組不具備自啟動能力，通常需由儲能輔助風電機組參與黑啟動。在風多水少局部地區，開展以多儲能系統為基礎的風電黑啟動研究已具備了現實條件和意義。
文章亮點
（1）結合黑啟動技術規范，提出風電匯集地區可以配置電氣位置合適的鋰電池儲能系統及相應的協調控制策略，通過風-儲聯合系統黑啟動過程4個主要階段，實現黑啟動路徑；
（2）提出了持續有效出力概率，計算風電匯集地區全年能滿足黑啟動的時段占比，衡量地區風電黑啟動成功概率；
（3）基于PSCAD仿真儲能自啟動、風電場啟動及火電機組輔機啟動3個過程，初步從暫態層面驗證了風電-儲能黑啟動的可行性。
主要內容
01、風—儲聯合系統黑啟動方案研究背景
內蒙古自治區風力發電量位列全國第一，其中包頭是最大的工業城市，該地區風電裝機占比24%，水電裝機占比僅為2%。同時，包頭地區主配網聯系不十分緊密，220kV電力系統穩定能力較弱，110kV電力系統常規發電機組和水電機組分布在城外，與集中用電負荷距離較遠。由于局域電網內部協調能力差，運行方式安排存在難度，存在大面積停電風險。

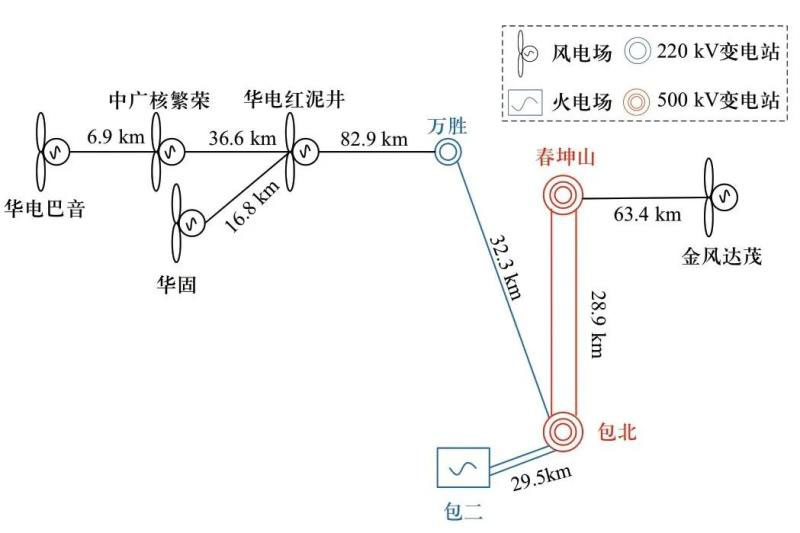

? 圖1 包頭地區風—儲聯合系統黑啟動方案路徑示意圖
首先，確定風—儲聯合系統是否可以作為黑啟動電源以及參與黑啟動的風電場和儲能電站；其次，儲能系統自啟動，建立穩定的廠用母線電壓、頻率等，并給風電場匯集系統供電，風電機組利用已建立的電壓、頻率參考信息啟動并平穩運行；然后儲能電站輔助風電場作為主力電源給輸電線路、變壓器至火電廠的廠用電母線充電；火電廠輔機啟動后再啟動火電機組；逐步擴大供電范圍，直至完成后續電網恢復。
? 圖2 風—儲聯合系統黑啟動過程示意圖
02、黑啟動方案可行性分析
由于風電場之間地理和電氣距離較遠，單個儲能發電單元或電站建立的電源在經過不同變電站間多次電壓變換后，可能會因線路和變電設備的損耗大或動態無功調節要求高，使得風電機組難以可靠啟動，因此需分析儲能選址。多儲能系統協同風電系統作為黑啟動電源參與黑啟動，恢復供電。

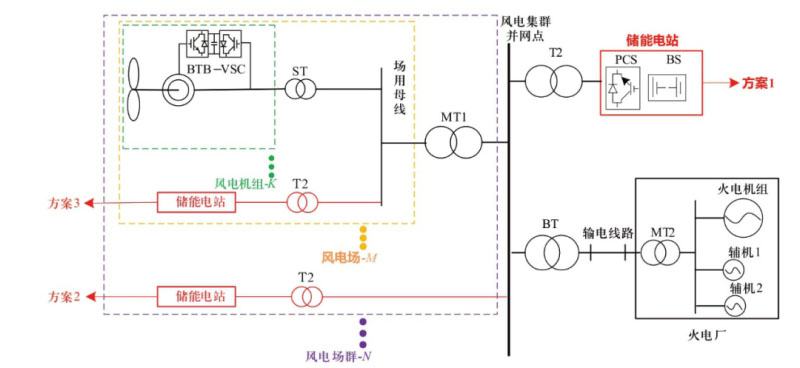

? 圖3 風—儲聯合系統黑啟動的儲能選址方案示意圖
針對本文研究的包頭電網案例，根據待恢復電源具體情況，選擇在華電巴音、中廣核繁榮、華電紅泥井和華固4個風電場的匯集處建立1座或2座儲能電站，在金風達茂風電場匯集母線處建立1座儲能電站。

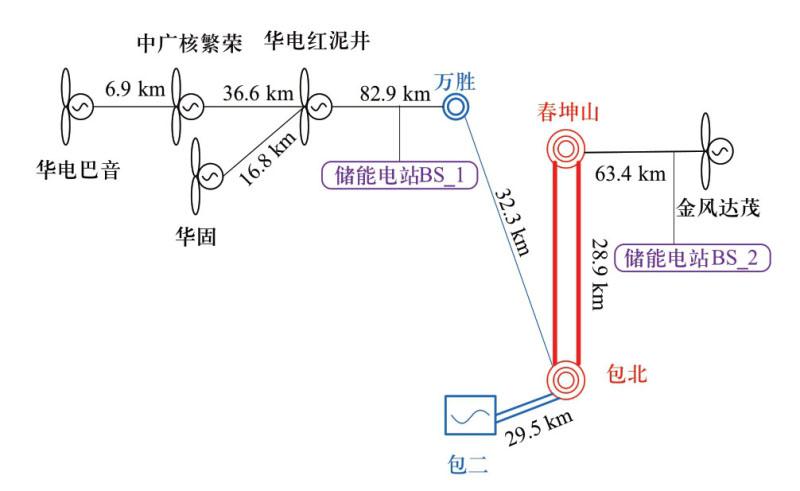

? 圖4 多儲能電站位置方案示意圖
03、風—儲聯合系統黑啟動仿真分析
風—儲聯合系統黑啟動過程主要有4個階段：①儲能單元自啟動后使相關線路、變壓器逐步帶電到風電機組并網點；②風—儲聯合系統使相關線路、變壓器逐步帶電到火電機組廠用電母線；③各臺輔機電動機等負載按一定順序按需并網，隨著負荷增加需要逐臺啟動多臺風電機組；④上述過程期間如果因頻率穩定或電壓穩定能力不足，需要更多儲能單元并網。

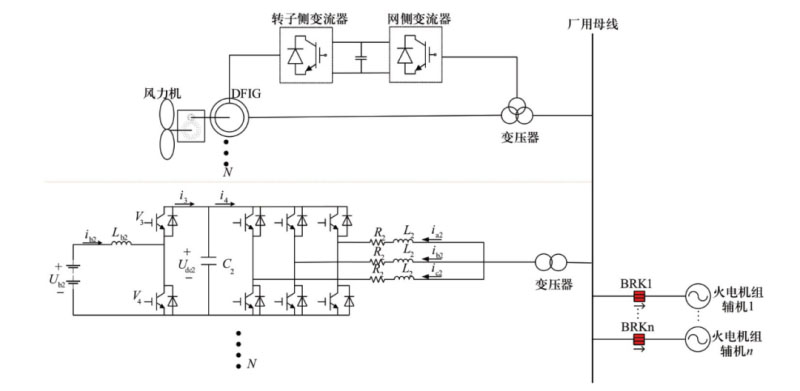

? 圖5 風—儲聯合系統主電路結構示意圖
本文引文信息
李翠萍，張世寧，李軍徽，等. 基于多儲能系統的風電黑啟動方案設計[J]. 全球能源互聯網，2020，3(6)：643-652．
LI Cuiping, ZHANG Shining, LI Junhui, et al. Black-start scheme for wind-power generation based on multiple energy storage system[J]. Journal of Global Energy Interconnection, 2020, 3(6): 643-652(in Chinese).
李翠萍1*，張世寧2，李軍徽1，尤宏飛1，張昊1，齊軍2，李鶴1
（1. 東北電力大學現代電力系統仿真與控制與可再生能源技術教育部重點實驗室；2. 內蒙古電力（集團）有限責任公司）
