中國儲能網訊：液冷數據中心市場巨大
液冷是指使用液體取代空氣作為冷媒,為發熱部件進行換熱,帶走熱量的技術。隨著數據量的爆發式增長,密集計算能力需要海量服務器來支撐,而受限于數據中心建設面積和環保規定,增加單機柜功率密度成為調和不斷增長的算力需求和有限的數據中心承載能力的關鍵解決方案。大量數據吞吐和運算使得作為人工智能、大數據等新興技術“大腦”的數據中心面臨著前所未有的能耗和散熱挑戰。在此背景下,應用液冷技術和液冷服務器等設備的液冷數據中心應運而生,為數據中心的冷卻提供了新的解決思路。液冷技術的高效制冷效果有效地提升了服務器的使用效率和穩定性,使數據中心單位空間能夠容納更多服務器,提高了數據中心整體運營效率。此外,液冷技術還助力了節能降噪和余熱利用,創造了更多經濟價值。液冷的應用前景廣闊,據賽迪顧問估算,2025年中國液冷數據中心市場規模將超千億元。
1 液冷數據中心發展背景
數據中心是指按照統一標準建設,為集中存放的具備計算能力、存儲能力、信息交互能力的IT應用系統提供穩定、可靠運行環境的場所。數據中心的構成包括建筑、溫控設備(室內空調和液冷設備、濕度調節設備等)、IT設備(服務器、存儲系統、通信設備、網絡設備,相關管理軟件和應用軟件)、供配電設備(UPS、HVDC、發電機、配電柜、電池和機柜配電單元等),以及其他消耗電能設備(照明設備、傳感器等相關數據中心建筑管理系統)。
01、數據價值越發顯著,推動
數據中心市場迅猛發展隨著移動互聯網、云計算、大數據的蓬勃發展,以及數字中國和大數據等國家戰略的落地,經濟社會運行產生的數據量將快速擴張。存儲企業Seagate估算顯示:2019年全球數據總量為41ZB,到2025年這一數值將達到175ZB,增長接近4倍。5G全面商用的開啟,物聯網設備、大數據和人工智能等新應用的落地,超高清視頻和VR/AR等大流量應用的發展,以及互聯網廠商和云服務商開展業務所必須的冗余服務器資源投入,將產生海量數據的存儲和計算需求,從而推升數據中心建設需求。因此數據作為繼勞動力、資本、土地的又一重要生產要素,其地位將越發顯著,而數據中心是挖掘數據價值的引擎,市場將持續火熱。
02、全球數據中心總數下降,超大型數據中心成熱門

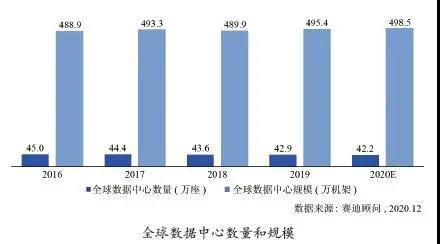

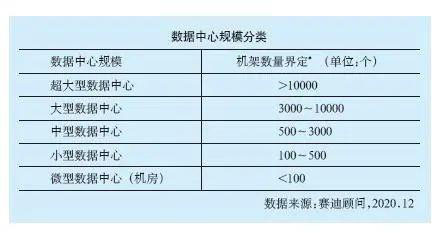

賽迪顧問研究顯示,全球數據中心總量緩步下降,從2016年的45萬座逐步下降到2019年的2.9萬座,其中小微型數據中心數量下降顯著,大型和超大型數據中心數量持續增加。與此同時,全球數據中心機架總規模不斷擴大,從2016年的488.9萬架增長至為495.4萬架,其中超大型數據中心的機架數量增長迅速,賽迪顧問估算,2020年超大型數據中心服務器占比將升至50%以上,提供了全球65%的數據運算能力,55%的數據存儲量,處理了50%的數據流量。

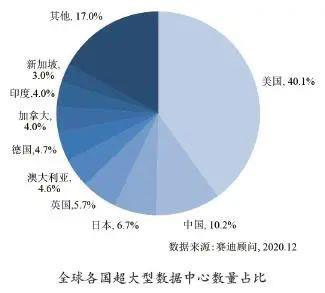

截至2019年底,全球超大型數據中心數量增加到509座,是2013年初以來的三倍,其中美國超大型數據中心占比接近40.1%,中國占比10.2%,日本占比7.0%,英國、德國和澳大利亞合計占比15.0%左右。此外,仍有151座超大型數據中心正在建設或者在規劃中。
03、中國數據中心數量平穩增長,區域布局漸趨合理

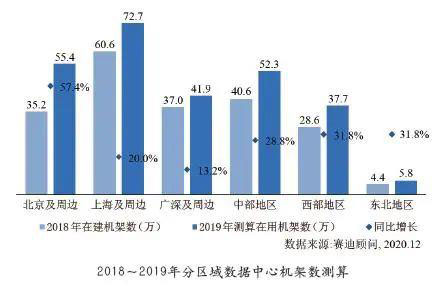

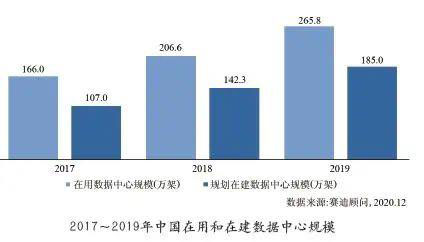

數據中心作為數字經濟發展的重要基礎設施,規模增長迅速。從全國來看,截至2019年底,全國在用數據中心規模約265.8萬架,同比增長28.6%。在建數據中心規模約185.0萬架,同比增長30.0%。

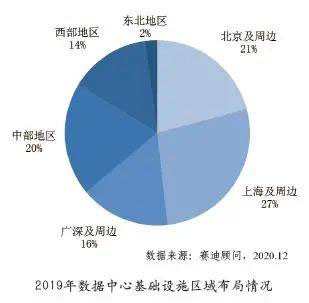

我國數據中心布局漸趨完善,新建數據中心,尤其是大型、超大型數據中心逐漸向中西部以及北上廣深周邊城市轉移。北上廣深等一線城市的數據中心資源增速放緩,周邊地區新建數據中心快速增長。中西部地區數據中心網絡、運維不斷完善,業務定位逐步清晰,冷存儲業務、離線計算業務批量上線,數據中心利用率不斷提高。
2019年中西部數據中心基礎設施投資之和占全國的34.0%,呈現出與東部數據中心協同發展的新態勢。
04、新基建助推中國數據中心建設,綠色化成必然趨勢
2020年3月,中共中央政治局常務委員會提出了加快數據中心等新型基礎設施建設的要求。新型基礎設施(下文簡稱新基建),是指以新發展理念為引領,以技術創新為驅動,以數據為核心,以信息網絡為基礎,面向高質量發展需要,提供數字轉型、智能升級、融合創新等服務的基礎設施體系。數據中心作為基于新一代信息技術演化生成的基礎設施,是算力基礎設施的典型代表。在中央新基建政策的要求下,各地紛紛出臺支持?jǐn)?shù)據中心發展的規劃舉措,促進我國經濟高質量發展。
05、液冷技術在高功率密度的數據中心領域優勢顯著

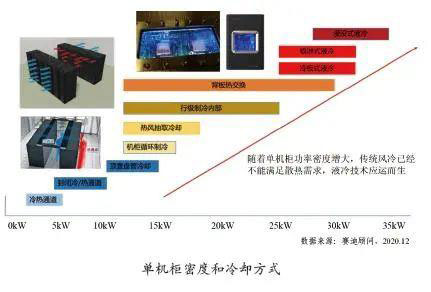

液冷技術的高效制冷效果有效提升了服務器的使用效率和穩定性。液體傳導熱能效果更好,是空氣的25倍,溫度傳效果更快、更優,能夠?qū)崿F(xiàn)IT設備高效制冷。同時,由于液體的比熱容大,在吸收大量的熱量后自身溫度不會產生明顯的變化,故而能夠穩定CPU溫度。即使服務器遇到突發操作,運行功率激增也不會引起CPU內部溫度產生大幅度升高,保障CPU在一定范圍內進行超頻工作不會出現過熱故障。
應用液冷技術有助于實現數據中心節能、降噪。首先,液冷數據中心與傳統風冷數據中心相比,去掉了空調系統以及對應的風冷基礎設施,只是增加了循環泵。能夠節省建設成本。
其次,與風冷系統相比,液冷數據中心能節省約30%能源,有效降低能源消耗比,可以將PUE降到1.05,實現綠色數據中心的要求。最后,在相同散熱條件下,液冷系統所使用的泵和冷卻液系統與傳統的空調系統相比噪聲更小,可達到“靜音機房”的效果。
應用液冷技術有助于提高數據中心單位空間的服務器密度,大幅提升數據中心運算效率。液冷數據中心雖然增加了泵和冷卻液系統,但是省卻空調系統和相應基礎設施的建設,節省了大量空間,可以容納更多的服務器。且液冷技術冷卻能力優良,足以應對高功率密度數據中心的冷卻工作,因此液冷數據中心可以配置高密度的服務器,從而得到更高的運算效率。
液體冷卻服務器能夠無視海拔和地域等環境影響。數據中心是一個電子設備密集型的場所,影響數據中心正常運行有很多因素,其中海拔高度是很少被提及,但對數據中心影響很大的因素。海拔越高的地區,大氣壓或空氣密度越低,導致空氣介質冷卻效應降低,空氣散熱能力下降。對于風冷數據中心,由于散熱能力下降,溫升增高。因此,為了保證數據中心的散熱效率,空調系統的溫度需要調低,造成更多能量的損耗。相比空氣而言,液體比熱容不受海拔與氣壓影響較低,因此液冷數據中心的散熱效率與低海拔地區相比無差距,仍可以保持較高的散熱效率,保證數據中心在高海拔地區的運行效率和性能。
液冷數據中心余熱可以創造經濟價值。數據中心IT設備在24小時內不間斷運行并散發巨大的熱能。若這些熱量直接排放到大氣中,對環境而言是一種能源浪費。液冷數據中心熱量是以液體為載體,可以直接通過熱交換接入樓宇采暖系統和供水系統,滿足附近居民的供暖,溫水供應等需求。不僅節省了能源,也為數據中心創造了附加價值。
2 液冷技術發展概況

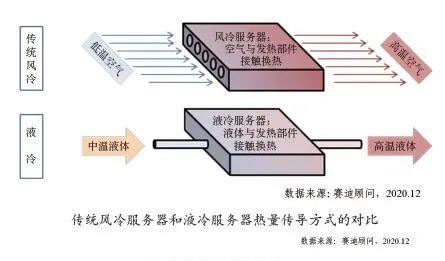

液冷是指使用液體取代空氣作為冷媒,為發熱部件進行換熱,帶走熱量的技術。而液冷服務器是指將液體注入服務器,通過冷熱交換帶走服務器的散熱的一種服務器。與傳統風冷服務器相比,液冷服務器的熱量導出方式不同。
一般來說，行業將液冷分為直接冷卻和間接冷卻。目前直接冷卻以浸沒式液冷技術為主，又可分為相變和非相變2種。間接冷卻以冷板式液冷技術為主。
01、液冷技術路線詳解

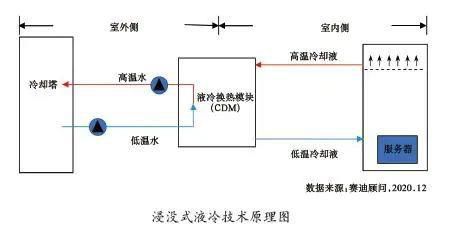

浸沒式液冷技術是一種以液體作為傳熱介質,發熱器件浸沒于液體中,通過直接接觸進行熱交換的冷卻技術。整個浸沒式液冷系統可分為兩部分:室內側循環和室外側循環。以相變浸沒式液冷為例,詳細運行方式詳見浸沒式液冷技術原理圖。
在室內側循環過程中,冷卻液在密閉腔體中與發熱器件進行熱交換,冷卻液吸收發熱器件熱量升溫、沸騰形成冷卻液氣體。冷卻液氣體在液冷換熱模塊(CDM)中與室外側低溫水進行熱交換,經過冷凝和降溫兩個過程成為低溫冷卻液,重新輸入到密閉腔體中,形成循環。相變浸沒式液冷室內側循環中熱量轉移主要是通過冷卻液的相變實現的。
在室外側循環中,低溫水在液冷換熱模塊中吸收氣態冷卻液攜帶的大量熱量變?yōu)楦邷厮?由循環水泵輸入到室外冷卻塔。在冷卻塔中,高溫水與大氣進行熱交換,釋放熱量,變成低溫水再由室外側進水泵輸送進CDM中與氣態冷卻液進行熱交換,完成室外側循環。在室外側循環中熱量轉移主要是通過水溫的升降實現的。
冷板式液冷技術是銅、鋁等導熱性較好的金屬構成的冷板散熱器將發熱元器件的熱量傳導給散熱器中的冷卻液體,將熱量帶走的冷卻方式。整個冷板式液冷系統可分為兩部分:一次側循環(室外)和二次側循環(室內)。
室內側循環中,冷卻液經由循環泵輸入服務器中冷板式散熱器中。散熱器中的冷卻液通過熱交換,吸收由冷板傳導過來的發熱器件產生的熱量,變成高溫冷卻液。高溫冷卻液被輸送到冷卻模塊中,與室外側的冷水進行熱交換,將熱量傳遞給室外側的低溫水,從而變成低溫冷卻液再次被循環泵輸送到服務器冷板散熱器中,形成循環。在二次側循環中熱量轉移主要是通過冷卻液溫度的升降實現的。
室外側循環中,低溫水在冷卻模塊中吸收冷卻液攜帶熱量的升溫形成高溫水,被水泵輸送到室外冷卻塔中。高溫水在冷卻塔中與大氣進行熱交換,釋放吸收的熱量,形成低溫水。低溫水再次被水泵輸送進冷卻模塊中與冷卻液進行熱交換,形成室外側循環。在一次側循環中熱量轉移主要是通過水溫的升降實現的。

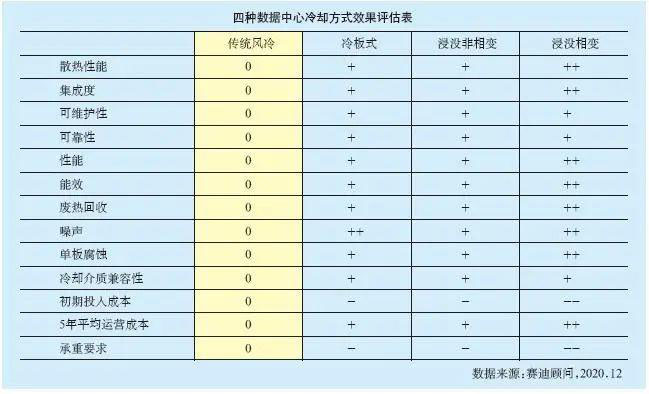

根據本次研究對數據中心相關企業的調研結果,相比傳統風冷,冷板式、浸沒非相變和浸沒相變冷卻效果更好。除了初期投入成本和承重要求外,液冷表現均優于傳統風冷。
02、液冷數據中心典型應用
中科曙光硅立方液體相變冷卻計算機。硅立方液體相變冷卻計算機突破了傳統的冷卻方式,采用浸沒式相變液冷,將服務器芯片、主板在內的所有計算部件浸沒于液態冷媒中,實現了高效散熱,同時硅立方一個機柜功率密度可達到160kW,是傳統風冷數據中心的4～5倍,能效比提升了30%,PUE值低至1.04,截至2020年12月,硅立方已在北京、南京、山西、甘肅、合肥等多地建設應用,促進了區域的科技研發、產業集聚、轉型升級與創新發展。

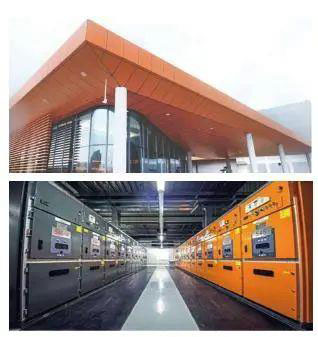

阿里巴巴浙江云計算仁和數據中心。該數據中心位于余杭錢江經濟開發區,作為全中國首座綠色等級達5A的液冷數據中心,仁和液冷數據中心采用了服務器全浸沒液冷等多項節能技術進行規劃設計與建造,PUE值低至1.09,也印證了仁和液冷數據中心領先的能效及綠色節能水平。阿里巴巴浙江云計算仁和數據中心的落成,不僅為杭州市經濟發展提供強大的動力,也將為液冷技術的發展和應用積累寶貴經驗。馬來西亞氣象局液冷系統。馬來西亞氣象局?jǐn)?shù)據中心為更好地捕捉局部強對流天氣,三維播報共增加了27倍算力需求。在傳統的風冷不能滿足的情況下,該數據中心配置了聯想的冷板式液冷設備,水被送入服務器冷板,在組件周圍循環,然后吸收熱量離開冷板,進入冷源實現冷卻。據測算,馬來西亞氣象局應用液冷系統后,散熱效果高達90%,有力地支持了氣象預測的精度提升。
03、液冷數據中心引發技術變革
液冷技術改變數據中心的設計。由于液冷技術采用冷卻液和工作流體對發熱設備和器件進行降溫,因此無需數據中心機房中的制冷冷機和末端空調,也無需服務器風扇,利用液體代替空氣,提高了散熱效率。
液冷技術改變數據中心的選址。通過對中國液冷數據中心相關企業和專家的走訪調研,本研究得出結論,中國數據中心傳統風冷和新興液冷的溫控方式將長期并存,并且由于液冷不必為PUE和運營成本而優選寒冷氣象區,可完全跟隨業務需求新建或者改擴建,發展?jié)摿Ω蟆?emsp;
液冷技術改變數據中心的建設。在業務需求相同的情況下,新建數據中心由于限制最少和政策支持,最適宜應用液冷方案。擴建數據中心需要選定適當比例的空間兼容液冷,提升整體運行效率。改建數據中心則需根據機房樓板承重,視實際情況進行機房的加固,為液冷留出適度裕量。
液冷技術改變數據中心的交付。液冷數據中心的交付要充分考慮設備冷卻液的品質:除了傳熱效率等液體性質的評估要達標,還需要符合我國相關消防規范及地方標準,以及設備需采用PTFE或其他抗腐蝕性更強的材料,對于管道、線材、電源模塊、閥件等密封材料與冷卻液的兼容性有較高要求。
液冷技術改變數據中心的運維。液冷數據中心的運維周期一般為傳統數據中心的3到5倍,并且去除了風扇的噪聲,工作環境對運維人員更為友好。
04、中國液冷數據中心發展特點
可靠性增強,中國液冷數據中心普及速度加快。近年來,綠色逐漸成為數據中心建設的主題。數據中心的能耗要求越來越嚴格,而液冷技術能有效降低數據中心PUE,因此液冷數據中心迎來發展風口。目前液冷數據中心發展的最大爭議就是其可靠性,諸如電子器件長時間浸沒在浸沒液里是否會出現腐蝕情況,是否會影響器件功能和使用壽命,液冷管道的安全性如何保證等。從目前液冷領域的技術進展和應用普及情況來看,數據中心的電子器件的材料與冷卻液兼容性會更優良,功能性會大大增強,使用壽命也會延長。得益于此,中國液冷數據中心加快普及,在提升能效方面貢獻更多力量。
生態系統完善,中國液冷數據中心向高效率演變。液冷數據中心并不是一套簡單的設備,而是全備的產業生態。隨著一系列液冷設備及其配套產品的迭代發展,液冷生態系統將逐步完善。不僅如此,作為液冷生態系統運行的主要保障,監控與運維設備也在不斷發展。AI技術的融入將加快智能運維取代人力運維的進程,從而實現對復雜的液冷生態系統進行全面監控,對故障進行準確的把控,提高數據中心運行和運維效率。
風液融合成為新趨勢,中國液冷數據中心賦能各行業發展。未來數據中心溫控市場將出現“風冷+液冷”融合發展的新格局。風冷技術不會被液冷完全取代,而是針對客戶的不同需求,選擇不同的數據中心制冷方案。對于部署了較低單機柜功率的數據中心,客戶依然會選擇風冷的制冷方式。而針對超算、能源勘測等高密度大規模計算需求,綜合考慮成本因素,靈活地選擇冷板和浸沒的混合液冷和部分功耗大的部件和設備改用液冷的解決方案也將成
為熱門?？偠灾?液冷將與風冷配合,助力行業發展。
3、 中國液冷數據中心市場研究
01、中國液冷數據中心市場整體規模
本研究中,液冷數據中心市場規模的測算思路是對傳統市場進行替代,包括風冷的機房空調市場、服務器市場以及數據中心基礎設施(機柜、CDU、冷卻塔等)市場,并通過對企業負責人和專家調研,得到液冷數據中心市場的替代比例和增長速度。傳統市場數據來源為賽迪顧問歷年年度市場報告,液冷的替代比例及增長速度是2020年10月對華為、阿里巴巴和中科曙光等中國液冷數據中心主流廠商,以及部委直屬科研單位的液冷專家調研結果總結。

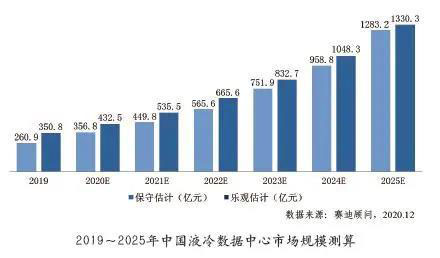

一種測算方式是將調研得來的液冷數據中心的替代比例加權平均,乘以歷年傳統市場規模預測值。另一種測算方式是先由2019年中國傳統市場規模的替代得到當年中國液冷數據中心市場規模的初始值。從2019年到2025年,上述2種測算方式得到的結果如圖所示。
02、干冷板式和浸沒式液冷

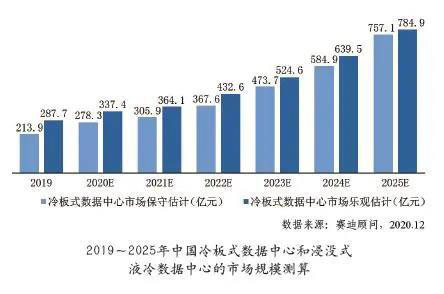

數據中心規模本研究對干冷板式和浸沒式液冷數據中心供應商進行了調研,基于調研結果對未來5年中國兩類液冷數據中心發展趨勢進行分析,得出的結論如下:保守來看,2025年中國冷板式液冷數據中心市場規模將達到757.1億元,浸沒式為526.1億元;樂觀來看,2025年中國冷板式液冷數據中心市場規模將達到784.9億元,浸沒式為545.4億元;浸沒式液冷數據中心憑借其優良的制冷效果,市場份額增速較快。

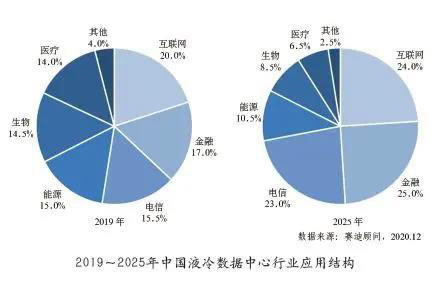

本次研究調研了互聯網、金融、電信、能源、生物、醫療和政府部門等液冷數據中心應用前景較好的行業,通過與業務負責人的交流,得到上述行業對液冷未來應用結構的觀點。調研結果顯示,2019年液冷數據中心主要應用在以超算為代表的應用當中,隨著互聯網、金融和電信行業業務量的快速增長,上述行業對數據中心液冷的需求量將會持續加大。預計2025年互聯網行業液冷數據中心占比將達到24.0%,金融行業將達到25.0%,電信行業將達到23.0%。而能源、生物、醫療和政務等將行業需求將加快融入通用數據中心新業態,整體上規模有所下降。預計2025年能源行業液冷數據中心占比將達到10.5%,金融行業將達到8.5%,電信行業將達到6.5%,以政務為代表的其他業務將下降至2.5%。

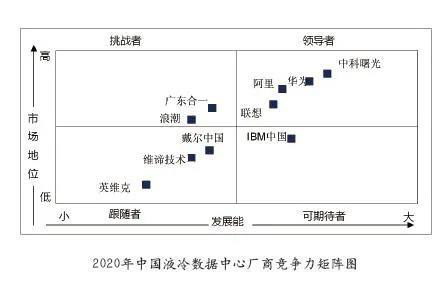

本研究中對中國主要的液冷數據中心廠商進行研究,通過對其在2020年液冷數據中心產品營收、類型、銷量、市場占有率、客戶反饋等市場地位維度,以及技術專利、標準制定、創新人才、潛在客戶等發展能力維度的綜合考量,得到競爭力矩陣圖。
其中中科曙光、華為、阿里和聯想位于中國液冷數據中心市場領導者位置,廣東合一、浪潮位于挑戰者位置,戴爾中國、維諦技術和英維克位于跟隨者位置,IBM中國位于可期待者位置。
4 中國液冷數據中心市場發展建議
01、加快多技術融合,持續壯大液冷數據中心市場
液冷數據中心的發展不僅會縱向滲透到不同行業,也會橫向與人工智能、邊緣計算和5G其他技術相結合,支持其他技術落地的同時,也在實際應用中取得更好的發展。如邊緣計算應用液冷后,不會像傳統風冷一樣占據空間,能夠在更小空間提供更多計算能力,同時邊緣計算場景也加快了液冷數據中心向高密度部署和模塊化交付的升級。因此應當積極推動液冷與新興技術的碰撞,實現算力的更高效率、設備的更高功率和解決更多散熱難題。
02、制定完善行業標準,規范液冷數據中心市場發展
行業標準的缺失極大地限制了液冷數據中心的發展。盡管近年來部分企業和協會推出了部分液冷細分領域標準,但是液冷產品的質量和規格仍然參差不齊,液冷廠商處于各位為戰的狀態。因此,需要制定科學且完備液冷行業標準,對發熱設備和器件、冷卻液體、液冷設備及運維等各個方面進行統一的要求,以此提高行業共識度,促進廠商之間的技術交流和對話,規范液冷市場健康發展。
03、重視余熱利用,提高液冷數據中心利用效率
液冷數據中心對于冷卻液的循環控制使得余熱的高效利用成為可能。數據中心IT設備的運轉產生了大量的熱,而為了處理這些熱量,冷卻系統需要利用室外冷源實現熱量的傳遞,一定程度上構成了資源的冗余和浪費。傳統數據中心對于余熱的利用效率不高,液冷數據中心架構上設置了冷卻液回流機制,利用該機制可以實現對供暖等生產生活用水的加熱,大大提升數據中心的使用效率,提高營收水平。另外,余熱利用在PUE計算中減少了制冷系統的散熱負荷,能夠有效降低PUE值。因此液冷行業應當重視余熱的利用,實現效益和能耗的“雙贏”。
