美國得州2·15大停電事故分析及對中國電力發展的啟示
張玥, 謝光龍, 張全, 韓新陽, 朱瑞, 張鈞
國網能源研究院有限公司, 北京 102209
引言
2021年2月12日—17日，暴風雪席卷美國南部、中西部和東北部地區。美國得克薩斯州（下文簡稱得州）受極寒天氣影響，2月15日—19日發生大停電事故，最多影響人口達到450萬人。極端寒冷天氣導致電力取暖負荷急劇攀升，與此同時，因天然氣管道受凍冰堵、風機葉片覆冰凍結，大量燃氣和風電機組退出運行，甚至部分燃煤機組也退出運行，得州電網電力供需嚴重失衡。得州當地時間02-15T01:25，得州電力可靠性委員會（Energy Reliability Council of Texas，ERCOT），即得州電網調度機構，宣布啟動最高等級的三級緊急狀態，針對居民用戶和小型工商業用戶采取輪流停電措施，最大切負荷達2 000萬kW，實時市場價格超過9000美元/（MW·h），直到02-19T10:35才全面恢復正常供電。
一方面，受氣候變化影響，全球極端天氣發生頻率增加，對電力系統安全穩定的影響不可忽視；另一方面，在“碳達峰”“碳中和”目標下，高比例可再生能源電力系統是發展趨勢，更易受極端天氣影響。本文旨在梳理分析美國得州2·15大停電的原因，并總結其對中國電力發展的啟示。
1 美國及得州電網概況
1.1 美國電網概況
1.1.1 電網概況
自2000年以來，隨著美國“頁巖氣革命”的成功，美國電網的電源結構逐漸從以燃煤發電為主向以天然氣發電為主過渡。截至2020年年底，美國天然氣發電裝機容量達到4.8億kW。2020年天然氣發電量達到1.6萬億kW·h。2020年美國電源裝機和發電量結構[1]如圖1所示。

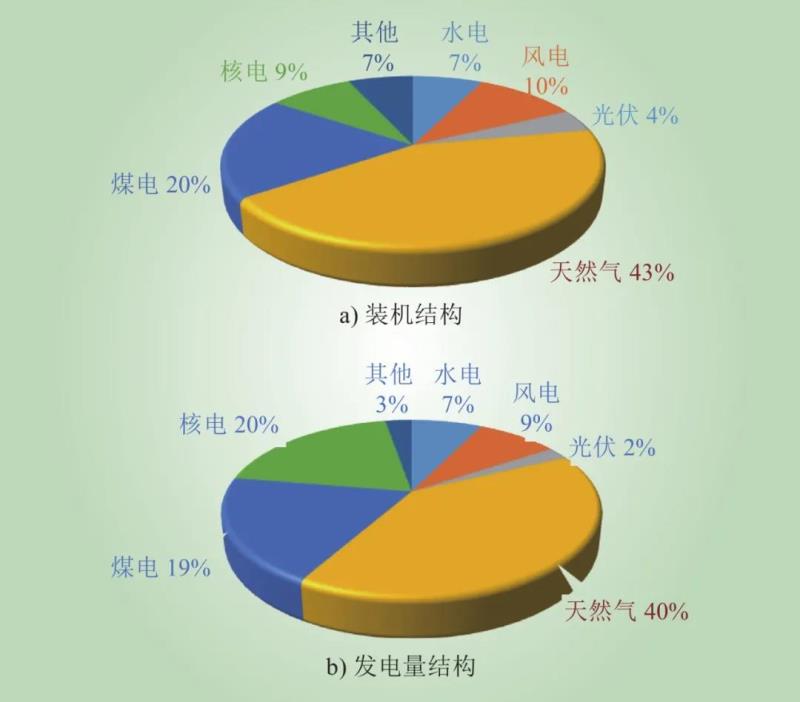

圖1 2020年美國電源裝機和發電量結構
Fig.1 Installed capacity and generation structure of U.S. in 2020
由于落基山脈地理特征和歷史原因，美國本土電網由西部聯合電網、東部聯合電網、得州電網三大電網構成，分別由66個電力調度機構保障電力系統的可靠性和實時平衡，電網和調度機構分布[2]如圖2所示。東、西部電網之間通過7回背靠背直流相連，得州電網與東部電網通過兩回直流相聯，未與西部電網聯網，與墨西哥通過3回直流相聯[3]。

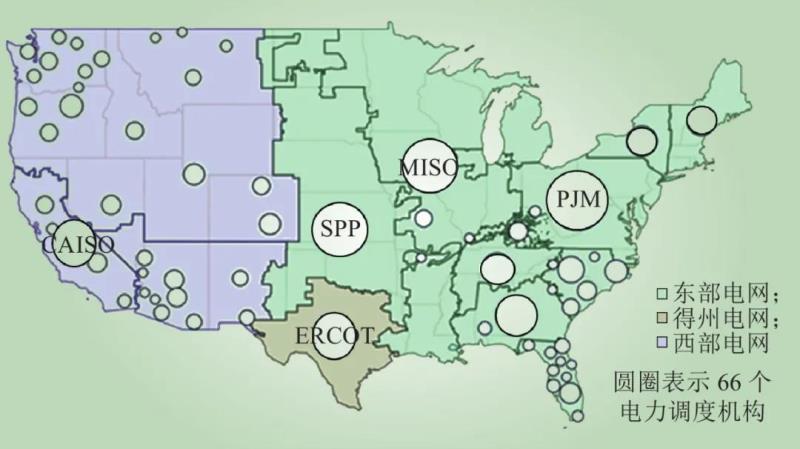

圖2 美國電網分布
Fig.2 U.S. electric power grid regions
美國本土三大電網的電源結構各有特點，東部電網地區靠近煤炭及天然氣產地，以煤電和天然氣發電為主；西部電網依靠落基山脈的地勢，有相當規模的水電；位于美國南部的得克薩斯州處于美國頁巖氣主產區，以天然氣發電為主[4]。
1.1.2 管理概況
美國電力行業由三級機構構成。
第一級是北美電力可靠性委員會[5]（North American Electric Reliability Corporation，NERC），負責整個北美地區的強制性可靠性標準的發布、系統整體運行可靠性情況的預測和評估，以及市場參與者的注冊與培訓。
第二級是電力調度機構，負責各自區域的電力供需平衡，以保持電網穩定。北美地區包括9家系統運營商（區域系統運營商（regional transmission organizations，RTO)、獨立系統運營商（independent system organizations，ISO）） [6]，如圖3所示，除負責各自轄區內的電網調度和電力實時平衡外，還負責該區域內的市場運營。

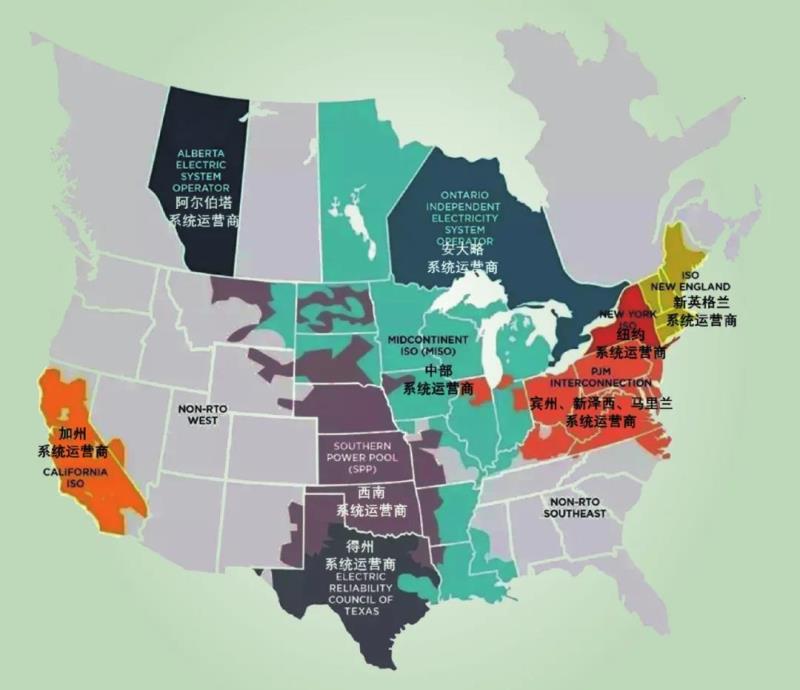

圖3 北美電網運營商分布
Fig.3 Grid operator distribution of North American Power Grid
第三級是區域電力公司，負責電網的規劃投資建設和電力客戶的運維服務，并接受區域調度機構的監管。
電力行業監管方面，美國能源監管委員會（Federal Energy Reliability Council，FERC）負責美國除得州之外的其他區域，主要監管州際間電力、天然氣和石油的傳輸、州級水電項目的審批、標準的審批、州際貿易中的電力傳輸和批發銷售的合規性、電力公司的并購和公司交易合規性等[7]。
1.2 得州電網概況
1.2.1 電網概況
得州位于美國南部，以頁巖氣為代表的能源資源非常豐富，基本上屬于溫帶氣候，南部部分地區為亞熱帶氣候。
得州電力系統主要為ERCOT調度區。ERCOT調度區覆蓋得州75%的地域面積和90%的負荷，區內第一大電源為天然氣發電機組，同時以風電為主的新能源發電裝機占比較高，但與外部地區的電力互聯薄弱，系統較為獨立。
裝機容量方面，天然氣發電機組占比接近一半。截至2020年年底，ERCOT調度區內總裝機容量約1.08億kW，其中天然氣發電機組占比47.45%，新能源發電占比34.50%，煤電12.50%，核電4.73%[8]。
發電量方面，天然氣發電量比重與裝機容量比重相當。2020年11月得州總發電量為344億kW·h，其中天然氣發電量占45%，非水可再生能源發電量占26%，燃煤發電量占19%[8]，如圖4所示。

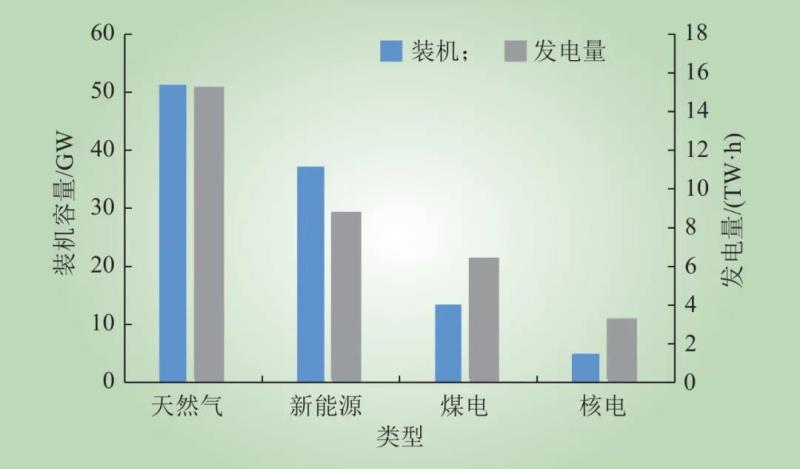

圖4 美國得州2020年底電源裝機容量及2020年11月發電量
Fig.4 Installed capacity by the end of year 2020 and power generation in November 2020 of Texas
用電負荷方面，冬季高峰不及夏季高峰。歷史最大負荷為7482萬kW，出現在2019年夏季；最大冬季負荷為6592萬kW，出現在2018年。
外部互聯方面，輸電容量較小。ERCOT通過5回直流聯絡線同美國東部電網的西南電力池（Southwest Power Pool，SPP）和墨西哥電網相連，總容量為125萬kW。
1.2.2 管理概況
得州政府下設的得州公用事業委員會（PUCT）負責監管ERCOT，管理范圍包括財務權、預算權和運營權，并由州立法機構進行監督。
ERCOT負責組織電力批發交易，并維護電力批發市場的競爭性，保證電力系統的可靠性，確保電力輸電服務的開放性，保持零售市場競爭的充分性。
ERCOT負責管理的電力傳輸線路約74834 km。ERCOT市場參與者超過1400個，主要包括：授權計劃實體、負荷服務實體、輸電服務供應商、配電服務供應商、電源實體[9]。
2 大停電過程
2月12日—14日，受暴風雪影響，得州出現罕見低溫，用戶電采暖負荷快速上升。
2月14日，ERCOT發布公告稱，天然氣短缺和風機冰凍導致電力供應緊張，號召居民和商業用戶采取節電措施，當日19:00時用電負荷破冬季峰值記錄，達到6922萬kW。
2月15日凌晨01:25，由于大批發電機組被迫停運導致電力供應缺口較大，ERCOT宣布啟動最高等級的三級緊急狀態，針對居民用戶和小型工商業用戶采取輪流停電措施。1 h內限電負荷達1050萬kW，影響約200萬戶家庭。
2月15日全天，最高限電負荷達到2000萬kW，被迫停運機組容量最高達到5227萬kW，占總裝機容量的48.6%[10]，如圖5所示。天然氣發電機組被迫停運容量從1100萬kW驟升至2600萬kW左右，風電機組被迫停運容量從1500萬kW上升至1700萬kW左右。外部電力支援方面，最初階段，美國東部電網和墨西哥電網通過直流線路保持最大功率輸電，但07:00時許，墨西哥北部6個州也由于電力供應不足發生大規模停電，對得州的電力支援停止[11]，如圖6所示，外部電網最大輸電容量不足得州電力需求的2%。得州電力現貨市場各區域多時段電價升至8000美元/（MW·h）以上，最高觸及9000美元/（MW·h）的限價，約折合人民幣60元/（kW·h）。

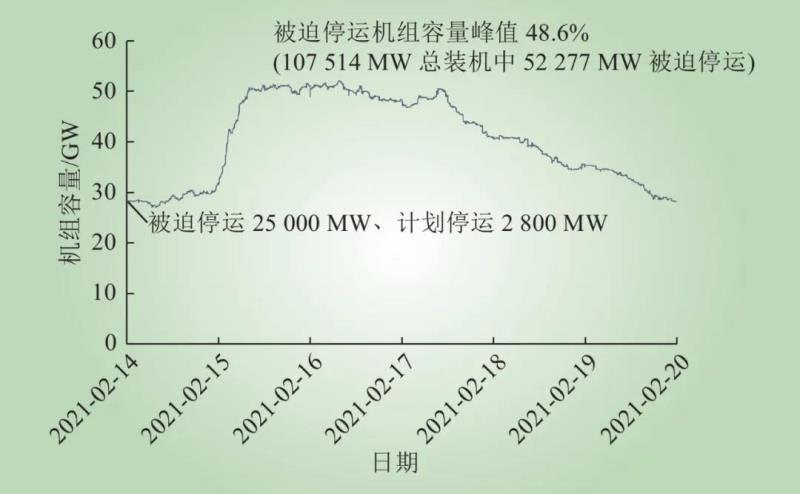

圖5 2月14日—20日得州被迫停運機組容量變化
Fig.5 The shutdown generation capacity in Texas from 2/14 to 2/20

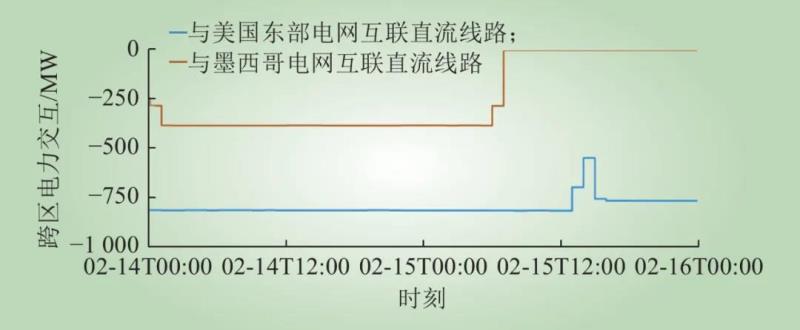

圖6 2月14日—16日得州與周邊電網電力交互情況
Fig.6 Electricity interchange of Texas with neighboring regions from 2/14 to 2/16
2月16日上午，得州氣溫降至近30年最低，屬于極度寒冷天氣，比如達拉斯為–19 ℃。停電人口最高達到450萬人，電力市場實時系統電價長時間保持在9000美元/（MW·h）的限價。
2月17日上午，得州氣溫逐漸回升，電力緩慢恢復，停電人口降至330萬人，限電負荷下降至1400萬kW。電力系統中被迫停運的機組仍有約5000萬kW，其中燃氣機組約2600萬kW，風電機組約1700萬kW[8]，如圖7所示。

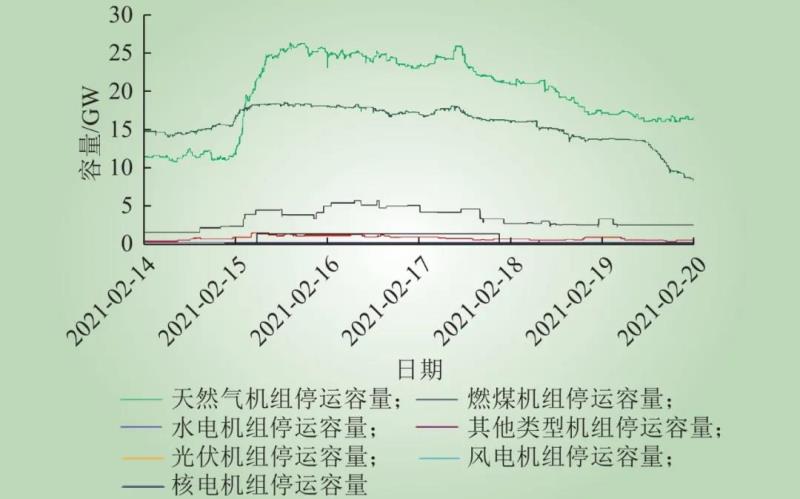

圖7 2月14日—20日得州各類型機組被迫停運容量變化
Fig.7 The shutdown generation capacity of each type of unit in Texas from 2/14 to 2/20
2月17日晚間，ERCOT單日已恢復了約800萬kW負荷，相當于160萬戶家庭恢復供電，系統中被迫停運機組容量降至4300萬kW。
2月18日上午，停電人口降至48.6萬人，發電能力逐漸恢復[10]。圖8所示的得州電力需求變化，15日用電負荷達到高峰后采取輪流停電措施，17日開始負荷緩慢恢復。

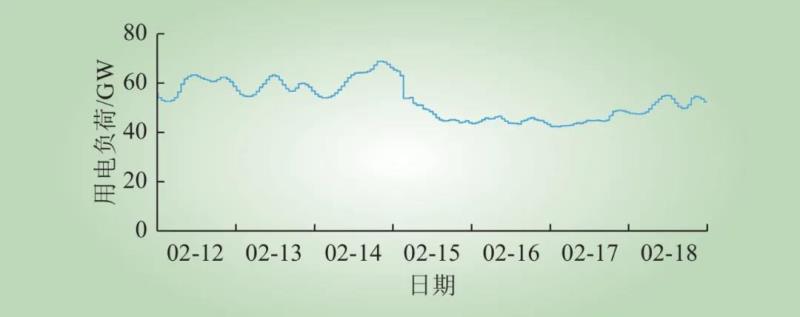

圖8 2月12日—18日得州用電負荷變化
Fig.8 Change of electricity load in Texas from 2/12 to 2/18
2月19日上午，得州三級緊急狀態取消，停電人口降至19萬人，被迫停運機組降至3400萬kW。電力市場實時電價恢復至正常水平。
2月20日—21日，得州停電人口降至3.3萬人，電力供應進一步恢復。
3 停電原因分析
3.1 停電原因分析體系
經典安全管理理論和模型包括“人機環管”理論、事故致因“2-4”模型等，核心思想是將事故致因歸結為人、機、環境和管理的不安全因素，或不安全動作和不安全物態兩方面?；谝陨侠碚摚治?000年以來全球發生的100余起主要大停電事故[11-18]，歸納其直接誘因和深層原因，提出停電原因分析體系如圖9所示。

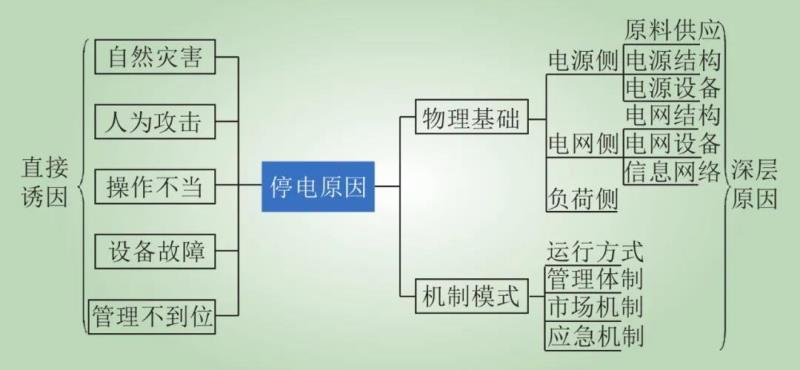

圖9 停電原因分析體系
Fig.9 Structure for power outage analysis
3.2 得州停電原因分析
自然災害為本次停電的直接誘因。2月12日—17日，暴風雪Uri和Viola接連席卷美國南部、中西部和東北部地區，得克薩斯州為重災區，不僅導致了大面積停電限電，也造成原油、天然氣等能源供應受阻?；谔岢龅耐ｋ娫蚍治鲶w系，以及美國能源部、ERCOT等機構公布的官方數據和報告，從物理基礎和機制模式兩方面剖析該大停電事故的深層次原因。
3.2.1 物理基礎方面
從物理基礎看，涉及電源、電網、負荷等多方面因素，用電負荷增長超預期，作為主力電源的天然氣發電、煤電和風力發電出力銳減，跨區電力緊急支援能力不足。
電源側，極端天氣導致大量機組停運。天然氣減產（得州在14日天然氣日均產量下降近半）、輸氣管道受凍冰堵，風電機組葉片覆冰，導致大量燃氣機組（約2600萬kW）、風電機組（約1700萬kW）、煤電機組（400萬~600萬kW）等停運。得州電力系統總裝機容量1.08億kW，被迫停運機組容量最高達到5227萬kW，占比48.6%。02-15T01:25，系統備用容量低于100萬kW，觸發了ERCOT三級緊急狀態，針對居民用戶和小型工商業用戶采取輪流停電措施。
電網側，跨區電力支援能力不足。得州電網相對孤立，僅通過5回直流與美國東部電網和墨西哥電網相聯，區外電力支援能力125萬kW，不足最大負荷的2%，緊急情況下無法提供有效支援。
負荷側，用電負荷增長超預期。極寒天氣導致電采暖負荷增長超出預期，2月14日最大負荷達到6922萬kW，比前幾日增長10%左右。停電限電期間，ERCOT預測負荷峰值（不切負荷）7682萬kW，最大切負荷達到2 000萬kW，停電持續時間70.5 h。
3.2.2 機制模式方面
從機制模式看，涉及應急機制、管理體制、市場機制等多方面因素，應急預案考慮不周，稀缺電價機制導致電力供需緊張時電價飛漲，電力行業主體分散難以有效協調。
應急機制方面，應急預案考慮不充分。ERCOT僅設計了電力缺口1300萬kW的應急預案，而實際缺口遠超應急預案考慮范圍，短時間內難以提出和實施科學有效的解決方案。
市場機制方面，稀缺定價機制導致電力供需失衡時電價飛漲。與加州、PJM等采用容量市場不同，得州采用單純電能量市場稀缺電價機制，通過供需緊張時的高電價來引導容量投資。2月14日—19日，ERCOT平均實時電價達到6579.59美元/（MW·h），最高超過9000美元/（MW·h），平均日前電價達到6612.23美元/（MW·h）。對比2020年2月，平均實時電價和日前電價分別僅為18.27美元/（MW·h）和17.74美元/（MW·h）。
管理體制方面，電力行業主體分散，難以高效協調。ERCOT僅負責系統調度和市場運行，發輸配售功能則分屬不同發電企業、輸配電企業、售電企業，數量超過1400個，ERCOT不具有發電設備、輸配電設備等的產權、運營權，緊急情況下難以高效統籌協調。
4 對中國電力發展的啟示
4.1 重視極端場景電力應急保障問題
極端天氣為本次得州大停電的外部直接誘因。近年來，由于全球氣候變化，厄爾尼諾、拉尼娜等現象發生間隔變短，極端天氣發生頻次越來越高，2000年以來全球發生的大停電事故，由極端天氣等自然災害引起的占比超過30%，極端場景電力應急保障問題不容忽視。
一是極端場景電力供應保障要涉及全產業鏈條。形成全鏈條全行業應急協調機制，不僅包括源-網-荷-儲各環節，而且延伸到電廠上游的燃料供應，確保應對科學有力、恢復快捷高效；二是應急預案要充分考慮多重偶發因素疊加下的極端場景，完善覆蓋范疇，確保有備無患。
4.2 構建適應“雙高”電力系統的多元供給體系
美國部分共和黨人士將本次大停電歸因于新能源供電不可靠，但實際上并非如此。聯合國秘書長古特雷斯認為，以得州遭遇寒流為代表的極端天氣頻現，恰恰說明了應對氣候變化的緊迫性。中國提出“碳達峰”“碳中和”目標，積極應對氣候變化，新能源快速發展是大勢所趨。新能源發電運行更易受極端天氣影響，為保障高比例新能源電力系統安全穩定運行，需要構建多元供給體系，特別是需要對煤電機組妥善安排，中長期應考慮作為應急電源儲備隨時調用。
一是在大力促進新能源發展的同時，合理兼顧常規電源、靈活調節電源、應急電源的發展和柔性負荷的挖潛，確保高峰時段電力平衡；二是積極開展多場景下電網安全防控體系的理論研究和實踐探索，從規劃、設計、建設、運維、調控等重點環節增強電網在不同氣候條件下的適應能力。
4.3 筑牢能源電力安全物理基礎
物理基礎薄弱是本次得州停電的重要原因。得州電網相對獨立，區域互濟能力嚴重不足，州內電力供應困難時，無法獲得外部有效支援。得州電力基礎設施長期投入不足，設備對極端環境耐受性不強，加之服役年限較長，導致本次寒潮中大量機組故障，無法并網發電。因此，保障電力供應，提升電網安全水平，需要堅實的物理基礎。
一是電網具有重資產屬性，電力設備是電網本質安全的重要基礎，需要穩定充足的建設改造投資，保障電力安全供應；二是建設跨區跨省交換能力強的全國大電網，是符合中國國情和電網客觀規律的戰略選擇，更是現實需要。
4.4 探索具有中國特色的電力市場模式
本次大停電期間得州電價飛漲是其市場模式的必然結果。得州采用單純電能量市場稀缺電價機制，而未建設容量市場，主要通過供需緊張時的高電價來補償發電商的容量成本[19-21]。該市場模式符合得州高度市場化的理念，但不適用于對高電價承受能力較弱的地區和用戶。實踐表明，單純的電能量市場價格難以有效引導長期投資，也缺乏對系統整體供應安全的統籌考慮，反而會明顯增加居民用電負擔。中國電力行業正處于由計劃向市場轉型的重要階段，需要結合國情和發展階段特點，充分考慮電力的基礎保障和普惠屬性，在保證供應安全和價格穩定的基礎上，探索具有中國特色的電力市場模式。
一是在電力市場建設中及早實現容量支持機制，探索建立事前招標購買容量的制度，激勵電源科學投資，保障發電容量的充裕性；二是在市場化發展中明確緊急熔斷機制，即在應急情況下，退出市場機制，實施緊急調度和價格限定。
4.5 堅持“三統一”發揮體制優勢
本次寒潮導致得州發生大面積停電，且持續時間較長，與其電力行業主體分散有關。電網管理體制分散、調度運行機制不暢，都會加大電力安全風險。利益和責任主體過于分散，難以實現電網統一規劃和資源統一調用，不利于統一管理和指揮，在事故應急中不能有效組織資源、恢復故障。
統一規劃、統一調度、統一管理（簡稱“三統一”）是中國電網發展的重要特點和制度優勢?！叭y(tǒng)一”的體制運作高效、反應快速、發展能力強，能夠實現各電壓等級電網的統籌規劃和全網協調運行，有力促進大范圍資源優化配置，能夠實現各類事故的有效防范、快速處理、嚴防擴大，保障電網安全穩定運行。
5 結語
本文分析本次得州大停電原因，主要是在極端天氣的直接外部誘因下，用電負荷超預期，作為主力電源的天然氣發電、煤電和風力發電出力銳減，跨區電力緊急支援不足，應急預案考慮不周，導致供需嚴重失衡，同時稀缺電價機制引發電力價格飛漲，行業主體分散難以有效協調。
中國電力發展應堅持發揮“三統一”體制優勢，須重視極端場景電力應急保障問題，構建適應“雙高”電力系統的多元供給體系，筑牢能源電力安全物理基礎，探索具有中國特色的電力市場模式，保障“碳達峰”“碳中和”目標下電力穩定可靠供應。
