中國儲能網訊：目前，我國抽水蓄能電站工程的建設存在建設周期長、戰線廣、地質條件復雜多變、安全質量管控難度大等系列問題。河南新華五岳抽水蓄能發電有限公司以建設“標桿工程、精品工程”，打造“管理高地、人才高地、創新高地”為目標，通過推廣中核集團“六大控制七個零”管理模式，研發建立了基于BIM技術的數字智慧管理系統。通過系統研發，將工程建設過程數字化、信息化、可視化，助推工程數字化管控實現；將設計、施工、安裝、調試、驗收階段的大量管理數據進行有序組織和高效管理，提高了工程建設質量和管理效率，為建設智能抽水蓄能電站和數字化交付奠定了堅實基礎。通過五岳抽水蓄能電站項目數字智慧管理系統實踐應用，旨在樹立新華發電抽水蓄能電站建設品牌，形成新華發電建設抽水蓄能項目可復制的管理模式。
主要做法
建立弱矩陣組織，定制開發業務功能
數字智慧管理系統屬于工程管理綜合性業務平臺，自身涉及業務領域廣泛，且在功能開發過程中面臨專業跨度大、協調單位多、業務流程長等難點。同時系統涵蓋環節較多，含需求確認、可行性分析、設計原型審核等多個環節，傳統的逐級審批制度極大地增加了時間成本和開發成本。河南五岳公司創新地建立弱矩陣組織，整合相關專業的業務骨干、前端產品、后端研發人員，成立安全管理、質量管理、技術管理、施工進度管理等工作小組，按照集團公司“六大控制七個零”高質量精細化工程管理要求，結合抽水蓄能電站工程管理實際情況，按照“全面梳理、突出重點、便捷高效”的原則有序推動各項功能開發，定制化各板塊的業務工程，有效解決了點多、面廣、線長等管理難題。
創立統一BIM標準，建立標準化體系
河南五岳公司組織開展抽水蓄能工程BIM技術標準體系建設，編制了《信息模型設計導則》《WBS編碼標準》《信息模型分類和編碼標準》等企業標準，規定了各類信息的分類方式、模型精細度、協同要求等。標準的建立使得工程設計、施工、機電設備廠家等能夠在同一標準下進行模型創建，加速各方之間的高效協同；同時對于信息的整理、關系的建立、信息的使用起到了關鍵作用，也為新華發電今后抽水蓄能電站數字化管控系統的建設統一了標準。
明確方案架構，創建系統功能
河南五岳公司數字智慧管理系統是以BIM技術為底座的抽水蓄能項目一體化管控體系，系統采用微服務和Docker容器部署技術構架，分為基礎設施層、容器服務層、數據服務層、平臺服務層、應用服務層、展現層和用戶層七個層級。系統可根據應用需求靈活地進行橫向和縱向擴展，實現Web端和APP端互通，各子模塊及功能相對獨立，產品具有很強的推廣性。

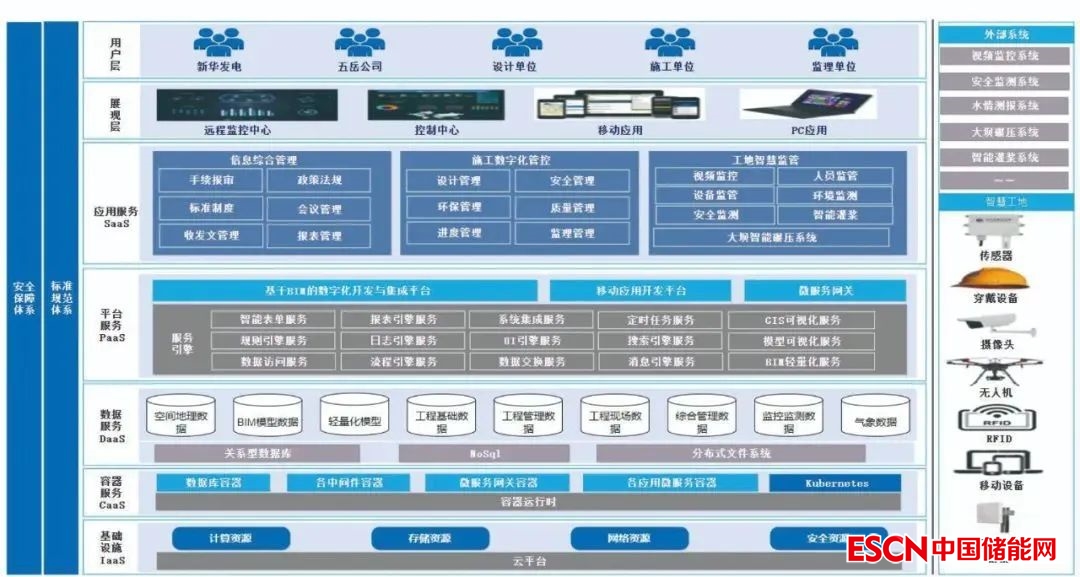

方案構架圖
數字建造按照集團公司“六大控制七個零”高質量精細化管理要求，結合抽水蓄能工程實際和新華發電多年來的水電項目管控經驗，重塑管理流程，以BIM模型為載體，基于管理流程建立數據模型，收集匯總工程建設管理過程中相關信息數據，研發結構化表單，采用各類智慧工地應用手段，形成智能、高效、標準的功能模塊，實現數據整理分析統計和預警和智能輔助決策。通過統一的BIM模型標準，將設計模型、施工模型、機電設備廠家模型等統一納入系統管理，實現三維正向設計、碰撞檢查和復雜空間管路精細化設計，為數字交付奠定基礎。
功能框架圖
推進應用場景，管控建設過程
數字智慧管理系統以系統級的全局思路整體規劃，統一設計，逐步實施，制定統一的數據標準、網絡標準和應用標準等標準體系。推進應用場景，有助于提高溝通效率，減少管理成本。通過進度管理模塊實現進度計劃分解、資源調配、進度對比分析和預警；通過設計管理模塊實現圖紙計劃和進度實時掌握，及時發現滯后圖紙；通過安全環保管理模塊及智慧工地應用實現安全環保風險實時監控及預警；通過質量管理模塊及大壩智能碾壓、智慧灌漿等應用實現線上質量驗評和重要隱蔽工程質量實時監控，進行質量趨勢分析統計；通過建設數字試驗室形成質量檢驗全過程線上可視監控、數據實時傳輸，確保檢驗數據真實可靠，進行趨勢分析提高質量管理；通過BIM應用提高設計質量、減少設計變更，也為現場技術交底、現場施工提供便利，為河南五岳抽水蓄能電站項目建設提供全生命周期增值服務。
實施效果
推廣應用670標桿管理模式，提高精細化管理水平。數字智慧管理系統立足項目管理，采用數字化方式，將BIM模型和進度、投資、質量、安全、環保管理結合起來，高質量執行“六大控制七個零”標桿管理要求，將管理要求固化成系統流程，實現工程建設全過程實時感知、業務流程管控，不斷提高精細化管理水平。
打造工程建設標準化管理模式。推行質量標準化管理，制作標準化驗收表單，系統配置標準工藝流程、質量檢查驗收要點及相關規范清單，流程與單元工程模型關聯，三維模型與質量驗評數據關聯，實現工程建設標準化管理。平臺結合項目實施，采用統一的數據規則，建立標準化的工程WBS編碼，設備KKS編碼等，與BIM模型進行融合，通過模型編碼關聯數據，規范平臺數據，使多方數據匯集平臺后統一管控，實現標準化數據規則。將工程建設管理中工程信息管理、安全管理、質量管理、進度管理等流程進行固化，配置到系統中，形成標準化的審批業務流程，指導現場工作開展，安全質量標準化水平不斷提高，實現各項監管業務線上審批，有效提升數據流轉效率及參建各方溝通協同效率，形成固化標準化業務流程。
實現工程管理數字化、可視化。關聯模型數據和工程設計、施工、運維全生命周期的業務數據，同時在各階段不斷擴充和豐富相關數據，實現數據與模型的關聯傳遞。將業務數據化展示，結合BIM模型，通過多樣式的分析圖表、數據表格等方式，總覽項目實施過程中各業務的總體情況，實現工程量精準計算、安全質量進度等管理數據整理分析趨勢統計和預警，快速直觀地掌握工程總體情況，為分析決策提供數據化基礎。傾斜攝影結合GIS+BIM技術，直觀展示新老電站和周圍環境的布局情況，直觀反映工程建設效果及場地布置情況，實現工程可視化展示。利用BIM模型關聯項目計劃進度數據，通過進度數據驅動模型，直觀展示工程進度形象，指導現場施工，實現進度可視化模擬。
考核進度提前完成。主體工程開工建設以來，通過數字智慧管理系統的實施，均提前或按期實現了各項計劃節點目標。目前地下廠房第七層開挖已完成，與進度計劃相比，提前2個月進入機組安裝階段；上水庫完成大壩填筑已填筑至320m高程，計劃2022年底填筑到設計高程，將提前3個月實現目標；下水庫進出水口已完成混凝土澆筑，尾水檢修閘門已下閘擋水，均提前完成考核進度要求。
工程質量顯著提高。通過應用大壩智能碾壓系統和智能灌漿系統，有效解決了重要部位的質量控制難題，通過系統實現了過程質量控制和質量檢測實時反饋，填補了施工碾壓機械智能化管理的空白，提高了施工工效，消除了施工質量的人為干擾，各項質量檢測結果滿足工程創優目標，顯著提升了工程質量。
智能監控提升安全管控。系統將智能視頻監控、人員定位、安全管理進行關聯，形成一套可自動預警的通知，快速反應處理工作機制。通過智能監控系統，可實現全作業面實時監控識別違章行為，實時向安全管理人員推送人員、地點、圖片等告警信息，及時調派人員予以糾正。通過安全監測和環境、洞室氣體在線監測等，實現安全環境實時監測檢測，統計分析，異常告警。同時，通過安全培訓考核模塊與人員定位的數據聯動，監察未接受安全培訓或安全考核不合格者進入施工區域的危險行為，立即觸發向安全管理人員預警機制。該系統的實施可有效控制、消除現場的不安全因素，持續提高安全管控水平。
