化合物多結型光伏電池的效率之所以較高，是因?yàn)橹丿B了具有不同帶隙的材料，能充分利用廣泛波長范圍的太陽光。比如，2013年5月夏普研發的達到44.4％的全球最高單元轉換效率的單元，就是重疊了InGaAs、GaAs和InGaP三種子單元的三結型注1）電池。
注1）聚光倍率為302倍的條件下測量的數值。單元面積約為0.165cm2。測量機構為德國弗勞恩霍夫太陽能系統研究所。
但由于化合物多結型光伏電池是在真空中連續形成薄膜，即便能夠測量最終制成的整個光伏電池的特性，但也無法準確測量各子單元的特性，這是化合物多結型光伏電池面臨的一個課題。
化合物多結型光伏電池是將各個子單元串聯起來，因此，電流量最小的子單元會限制整體的電流量。如果無法準確測量各子單元的特性，就很難對其進行調整。以前只能根據整體的I-V特性及各子單元的光譜靈敏度等，推測各子單元的特性，然后再確定開發方針。
攙Ⅻ，東京大學和Takano開發出了可解決這一問題的測評方法。除了化合物多結型光伏電池以外，有機類及薄膜硅型等產品也在推進多結化，估計新的測評方法能為多種方式的光伏電池的開發作出貢獻。
根據測量值計算
SR-V法可在不連續地照射與被測子單元相對應的光的同時，通過改變偏壓來測量電流值。與此同時，還會預先連續照射與被測對象以外的子單元相對應的光（圖1）。對每個子單元都要反復進行這一操作。
然后，再根據獲得的各個子單元的偏壓和電流值測量結果，計算出各子單元的串聯電阻和并聯電阻等特性。具體方法是，在適當?shù)卮_定串聯電阻等特性值之后，將據此推定的偏壓和電流值的關系與實際測量結果比較，然后修改特性值以使二者之間的誤差縮小。反復進行這一操作，直到誤差變得足夠小之后，再利用“Powell混合法”計算特性值。如果使用電腦，雙結型光伏電池的計算可在約10個小時內完成。據東京大學介紹，此次根據獲得的數據計算出了整體的I-V特性，其結果與實驗值基本一致。
圖1 通過改變偏壓來測量
照射與被測子單元對應的單色光、同時改變偏壓，從而測量電流值的變化。根據獲得的數據，計算出各子單元的特性。（本圖根據東京大學的資料繪制）

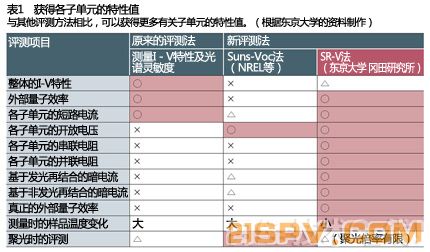

從SR-V法獲得的特性來看，很多信息都是以前的測評方法和美國可再生能源實驗室（NREL）等最近開發的測評方法所無法獲得的（表1）。東京大學先進科學技術研究中心新能源領域?qū)镅芯渴姨仄父苯淌跁也繓|馬介紹說，根據新查明的特性值，可以找到子單元的結晶性及膜厚等方面的改進點，“能夠使化合物多結型光伏電池的轉換效率提高1～2個百分點”。

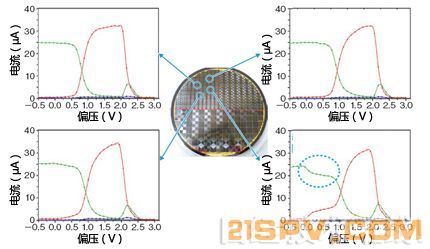

除了研發用途之外，新的測評方法還有望用于產品檢查用途。用新方法測評其他國家廠商的化合物多結型光伏電池晶圓時發現，位于晶圓面內不同位置的子單元之間的特性存在偏差（圖2），而采用原來測量整體I-V特性的方法時，則看不到這一特性差別。據東京大學介紹，這種特性不均有可能會對光伏電池的長期可靠性造成影響。（記者：河合 基伸，《日經電子》）
圖2 還可應用于產品檢查用途
