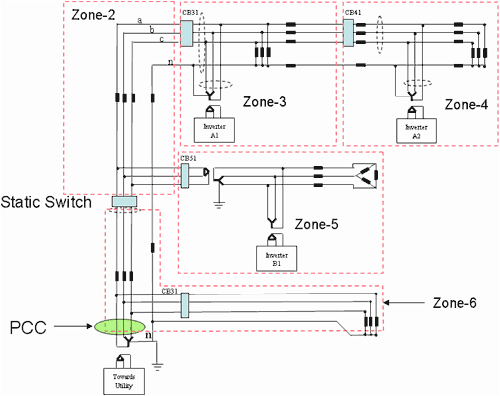

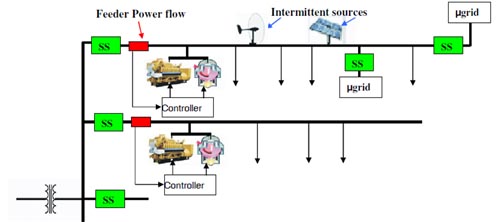

包括3條饋線A、B和C及1條負荷母線，整體呈輻射狀結構
饋線通過主分隔裝置與配電系統相連，可實現孤網及并網運行模式的平滑切換IEEE P1547標準規定，在PCC處，微電網的各項技術指標必須滿足預定的規范

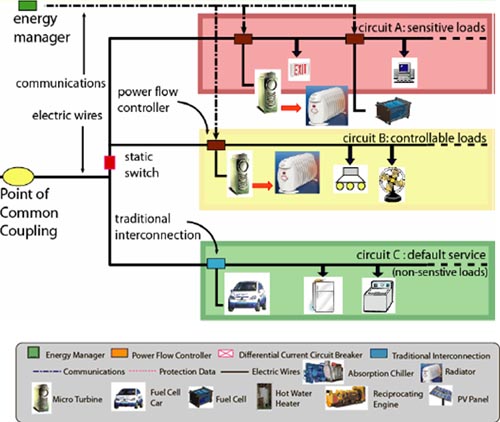

CERTS微電網示范網絡
包括光伏發電、微型燃?xì)廨啓C(jī)和燃料電池等微電源
能量管理器：實現對整個微電網的綜合分析控制
潮流控制器：實現對微電源的就地控制
示范了對三類不同供電質量要求的負荷的個性化微電源供電方案
連接在饋線A上的敏感負荷采用光伏電池供電
連接在饋線C上的可調節負荷采用燃料電池和微燃?xì)廨啓C(jī)混合供電
連接在饋線B上的可中斷負荷沒有設置專門的微電源，直接由配電網供電
CERTS微電網的關鍵特性
系統故障時候能孤網運行，系統恢復后自動并網，從而實現各種工況下對用戶的持續無差別(特指電能質量)供電
將用戶和分布式電源集成，對系統而言是一個獨立自治的單元
“對等” 概念( peer-to-peer )：各個元件地位對等，不存在主控制器或中心儲能單元
“即插即用” 概念( plug-and-play)：各個微電源可以在微電網的任一點接入而無須改變微電網的控制策略
現有成果
在試驗系統上測試了暫態過程中(與主網斷開及孤網狀態下的負荷變化)控制系統的魯棒性，既能控制DG的出力，又能控制線路的潮流
得到了一個試驗系統中柴油機組的控制方法
CERTS微電網概念的拓展
在DG附近配置儲能系統，有利于維持系統功率平衡
仿真驗證了儲能系統和電力電子接口控制策略的有效性
