伊朗設拉子大學開展多環飛輪轉子的模塊化優化設計
文章信息
技術領域：飛輪儲能在能量回收領域的應用
開發單位：伊朗設拉子大學機械工程學院 H. Mohammadi
技術突破：開展了輕型列車多環飛輪轉子的模塊化優化設計的研究，研究了特定情況下飛輪轉子的最優配置方案，結果表明使用15個所設計的飛輪儲能模塊可以為某一線路節省35.1%的能源。
文章名稱：Sina Rastegarzadeh, Mojtaba Mahzoon, Hossein Mohammadi. A novel modular designing for multi-ring flywheel rotor to optimize energy consumption in light metro trains. Energy, 2020.
應用價值：通過模塊化優化減小了用于輕型地鐵列車能量回收的飛輪儲能系統的體積，提高了能量回收率，并提供了求解特定情況下飛輪轉子的最優配置方案的方法。
地鐵列車的速度快，慣性大，而且需要快速停車，這意味著在剎車過程中會浪費很多能量。動態能量回收系統可以在制動期間輔助回收動能，并將其存儲在各種儲能單元中，例如飛輪儲能（FES）、超級電容器（UCs）或電池，并在加速條件下使用。對于地鐵列車而言，再生制動系統要求儲能系統應具有較高的功率密度和較長的使用壽命，因此飛輪儲能從各類儲能技術中脫穎而出。
研究人員選擇一種多環飛輪轉子作為基本模塊，通過對每節車廂飛輪轉子模塊的個數進行最優設計，來降低輕軌列車的能耗。在優化算法中考慮角加速度和重力影響，將單位體積能量作為成本函數，利用實時的速度和加速度數據，對設拉子城市列車系統進行了通用模塊化設計。最后，研究人員得出結論：使用15個所設計的飛輪儲能模塊可以為這一線路節省35.1%的能源，而增加飛輪儲能模塊的容量并不一定會降低列車的能量消耗。
圖1 優化列車能耗的流程圖

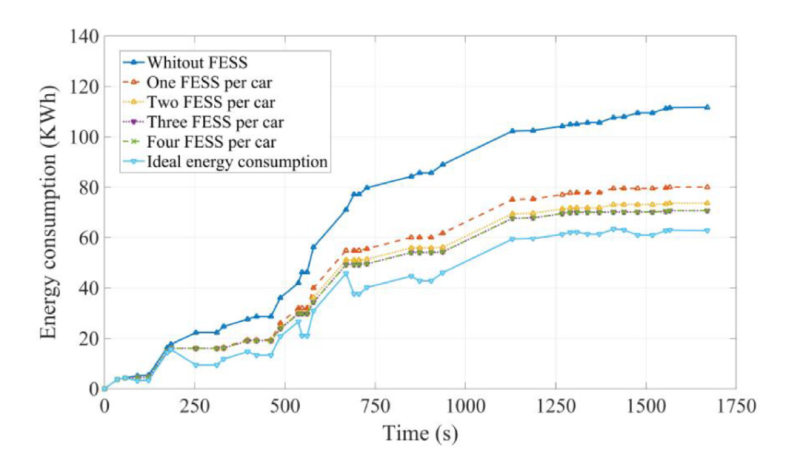

圖2 制動系統使用不同數量飛輪時列車整體能量消耗
推薦相關閱讀：
上海交通大學開展再生制動飛輪儲能控制研究
文章信息
技術領域：飛輪儲能在能量回收領域的應用
開發單位：上海交通大學電子信息與電氣工程學院 姜建國
技術突破：在分析直流牽引網電壓波動的基礎上，采用一種基于直流牽引網電壓的高速飛輪儲能系統充放電控制方法，來實現地鐵牽引供電系統中高速飛輪儲能系統( FESS) 的有效運行。
文章名稱：張丹，姜建國等.地鐵牽引供電系統中高速飛輪儲能系統控制研究.電機與控制學報，2020.
應用價值：基于飛輪儲能的再生制動能量回收控制策略，通過飛輪儲能充電來吸收地鐵車輛再生制動所產生的巨大能量。
城市地鐵交通具有站間距短、載客量大、安全準點，以及車輛啟動加速快、制動減速頻繁等特點，當車輛再生制動時，將產生巨大的制動能量。動態能量回收系統可以在制動期間輔助回收動能，并將其存儲在各種儲能單元中，并在加速條件下使用。由于具有能量密度大、能量轉換效率高、工作壽命年限長、充放電時間短等優點，飛輪儲能作為一種新型的儲能裝置，是地鐵交通能量回收的合適選擇。
為了循環利用地鐵列車的再生制動能量，研究人員采用基于直流牽引網電壓的高速飛輪儲能系統充放電控制方法。同時，對地鐵直流牽引供電系統中高速飛輪儲能系統的控制方法進行研究。在MATLAB /Simulink 中搭建基于高速飛輪儲能系統的地鐵列車起動與制動仿真模型，驗證了所提控制方法的有效性。最后，在國內某地鐵牽引站內安裝高速飛輪儲能系統對所提控制方法進行了實驗驗證。在現場測試中，高速飛輪儲能系統的轉速范圍可以維持在27 000～36 000 r /min。（來源：電機與控制學報）

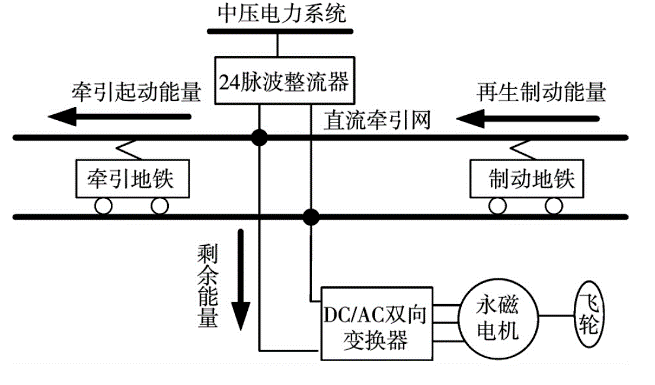

圖3 飛輪儲能型地鐵再生制動能量利用系統示意圖
圖4 高速飛輪轉速和SOC 現場實測結果
