中國儲能網訊：
題圖：保守估計最大極端值

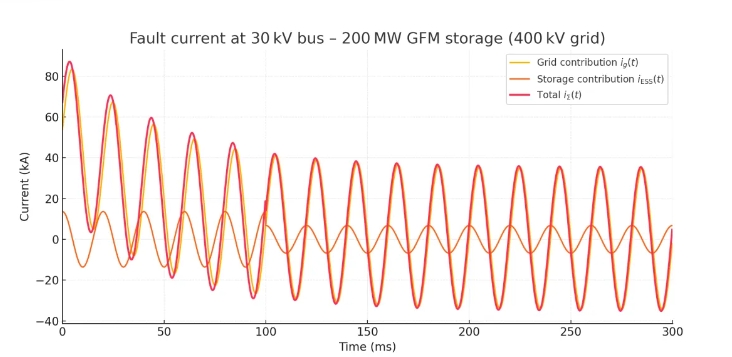

《更小的發電機組的組合應用給行業帶來的新挑戰》提出了一個可能值得繼續探討的方向：對于一個實際的接入400kV電網的200MW 構網儲能電站出現短路故障時的情況是怎么樣的？題圖把 200 MW 構網型儲能電站 接入 400 kV 系統時，在 30 kV 匯流母線發生三相故障后 0 – 300 ms 的電流波形分解為：
- 黃色曲線： 電網經 14 % 主變的貢獻，rms ≈ 24.5 kA，首峰 63 kA（含直流分量，50 ms 指數衰減 R/X ≈ 0.0637（50Hz））
- 橙色曲線： 儲能-GFM 逆變器的貢獻，0-100 ms：2 p.u. = 9.6 kA（純 90° 無功，正交于電網電流）之后鉗回 1 p.u. = 4.8 kA
- 紅色曲線 向量疊加得到的總短路電流

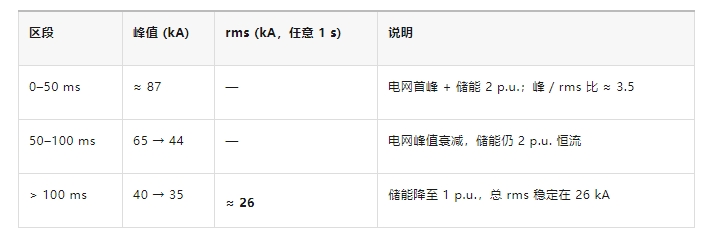

動穩定：合閘峰值 87 kA，> 25 kA 設備 64 kA 額定 → 需 80 kA（31.5 kA/80 kA通用規格 或 25kA/80 kA的特殊規格）
熱穩定：1 s rms 26 kA，超出 25 kA 額定 → 可通過把限流系數調到 1.5 p.u. 或把主變阻抗提到 16 % 把 rms 壓回規格內。

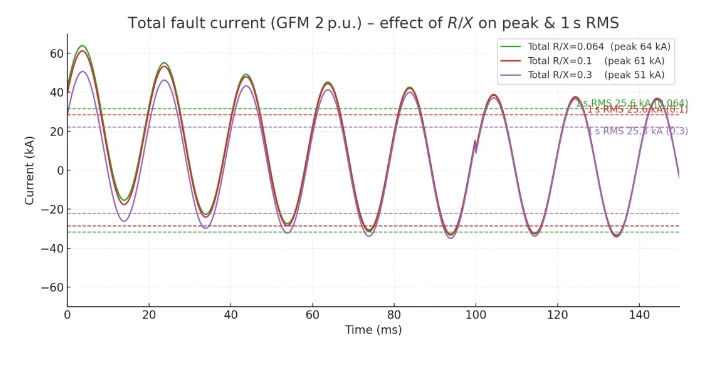

其它考慮實際不同電網強度時的電網短路電流貢獻情況，注意與題圖計算方式不同：
