中國儲能網訊：目前國內外不少地方建設了0.25P儲能項目，各個項目均由若干個儲能單元組成。每個項目的儲能單元布局由電纜敷設、散熱、場地等因素確定。下面討論一下常見的一些0.25P儲能項目布局以及國外0.25P項目布局經驗對國內項目布局的啟發。
一、國內0.25P儲能項目布局
1、“二二I”布局
佰洋綠儲100MW/400MWh共享儲能電站項目
20套5MW/20MWh儲能單元，每個儲能單元由1臺5MW變流升壓一體機、4臺5MWh電池艙組成。儲能單元內每?jī)膳_(tái)5MWh電池艙肩并肩成組布置，儲能單元呈“二二I”形狀布置。
2、“二二一”布局
衡水春晟新能源200MW/800MWh獨立儲能電站項目
40個5MW/20MWh儲能單元，每個儲能單元由1臺5MW組串式變流升壓一體機、4臺5MWh電池艙組成。儲能單元中每2臺5MWh電池艙背靠背布置，儲能單元呈“二二一”形狀布置。
3、“二I二”布局
京能烏蘭察布300MW/1200MWh儲能項目
48套6.438MW/25.752MWh儲能單元，每個儲能單元中由4臺6.438電池艙、1臺4X1725變流升壓一體機組成，儲能單元呈“二I二”形狀布置。
4、“5I”布局
協鑫石拐區100MW/400MWh電網側儲能電站示范項目
20套5MW/20MWh儲能單元，每個儲能單元中由4臺1.25MW/5MWh交流儲能艙、1臺5000kVA箱變組成，儲能單元呈“5I”形狀布置。
5、“5一”布局
采日能源錫林郭勒盟蘇尼特左旗滿都拉100MW/400MWh電網側儲能電站一號項目
20套5MW/20MWh儲能單元，每個儲能單元由1臺5MW變流升壓一體機、4臺5MWh電池艙組成，儲能單元呈“5一”形狀布置。
6、“啞鈴”布局
河北集電隆化獨立儲能電站項目
60套5MW/20MWh儲能單元，每個儲能單元由1臺5MW變流升壓一體機、4臺5MWh電池艙組成。儲能單元內每?jī)膳_(tái)5MWh電池艙肩并肩成組布置，儲能單元呈“啞鈴”（或“—— — ——”）形狀布置。
二、國外0.25P儲能項目布局的啟發
國外0.25P項目也存在上述布局情況，其中，國外“5一”和“啞鈴”布局的情況與國內差別較大，下圖為國外“啞鈴”布局圖片。
上圖儲能單元內變流升壓一體機（NR）采用twin skid（PCS分別布置在一體機兩邊），采用這種形式的變流升壓一體機，在“5一”或“啞鈴”布局中，直流電纜敷設更方便和節約。
目前，國內外均有該產品：

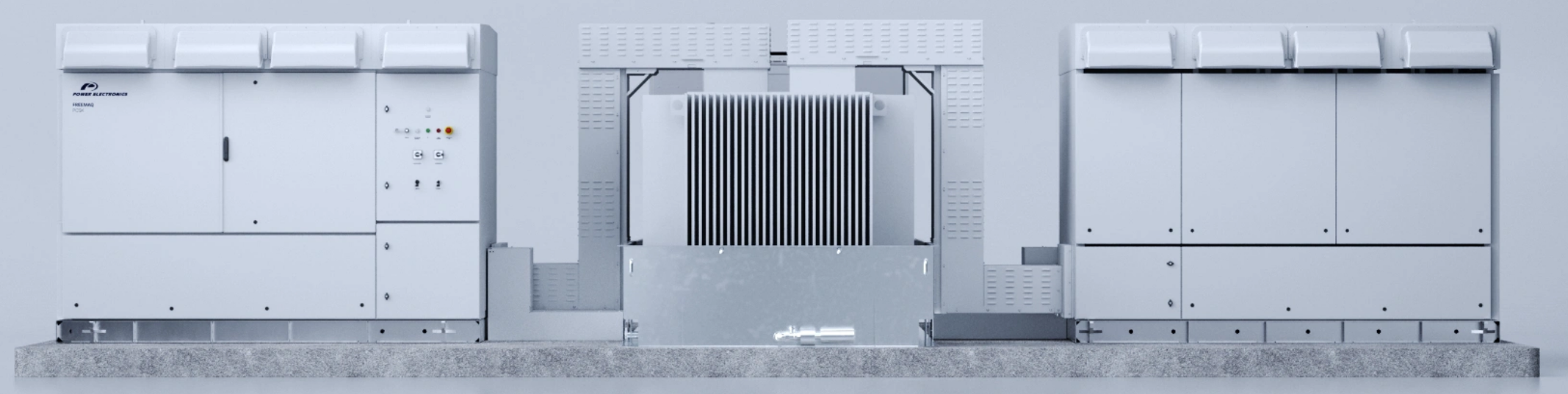

POWER ELETRONICS Twin Skid Compact
Ingeteam PowerStation FSK HV C Series

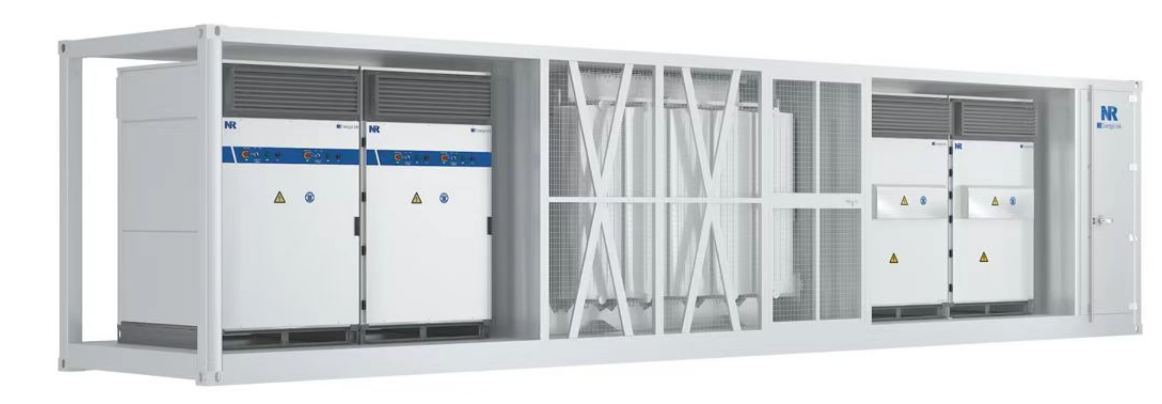

NR Integrate Medium Voltage Skid
SINENG EH-8000-HA-UD-10-33
同樣0.25P “5一”或“啞鈴”布局中，相比傳統一體機形式，twin skid使直流電纜敷設更方便和節約。
