本文亮點：（1）高過充倍率條件下，熱失控呈現明顯的兩階段特征，而在過熱條件下，熱失控過程則更為連續，觸發點溫度更高，且排氣持續時間更長。 （2）無論是何種條件，電池內部反應越劇烈，排氣溫度越高，電池表面溫度的攀升出現在熱失控的后期階段。 （3）在高倍率過充情境下，電池?zé)崾Э匕l(fā)生的可能性更高，各樣本間熱危害水平趨于相近，但物質釋放量相對較少。而高功率加熱情境下，電池?zé)崾Э匕l(fā)生的可能性更高，熱危害和物質釋放均顯著增加。
摘 要 磷酸鐵鋰電池憑借高穩定性和長循環壽命，在電化學儲能領域占據重要地位。盡管其在儲能領域得到廣泛應用，但大容量化使熱失控風險呈指數級提升，仍需對其熱失控特性開展更多的研究以提供數據支持。本研究以280 Ah商用磷酸鐵鋰方形疊片電池為對象，在100%荷電狀態(SOC)下，通過設計階梯式過充倍率(0.5C、0.75C、1.0C)與加熱功率(0.5 kW、0.75 kW、1.0 kW)實驗方案，系統探究過充與加熱濫用觸發條件下電池?zé)崾Э匦袨椴町悺＝Y(jié)果表明：隨著過充倍率和加熱功率增加，電池?zé)崾Э鼐憩F(xiàn)出觸發時間縮短、最高溫度升高的特性。兩類觸發條件下，電池內部反應越劇烈，排氣溫度越高。電池表面溫度攀升均滯后于內部反應，溫度峰值出現在熱失控后期，實驗通過監測電池表面溫度、射流溫度、電壓、質量變化等關鍵參數，構建多參數雷達圖簡化評估模型。結果顯示，高倍率過充電池?zé)崾Э剡^(guò)程的熱危害水平相近但質量損失較少，高功率加熱電池?zé)崾Э剡^(guò)程的熱危害與質量損失均顯著增加。該研究為提升磷酸鐵鋰電池在大規模儲能中的安全性提供了基礎數據，并為相關領域安全發展提供理論支持。
關鍵詞 磷酸鐵鋰電池；熱失控特性；觸發方式；危害評估
鋰離子電池憑借其高能量密度和長循環壽命優勢，已成為構建電化學儲能系統的關鍵載體。其中，磷酸鐵鋰電池(LFP)因具有優異的熱穩定性和較長的循環壽命，是當前電化學儲能系統的首要選擇。然而，隨著電化學儲能規模的快速增長，電池?zé)崾Э匾l(fā)的安全風險日益凸顯。特別是在儲能電池系統中，電池密集排布，單個電池?zé)崾Э赝ǔ?dǎo)致模組乃至整個系統的連鎖反應，造成火災爆炸等嚴重后果。電化學儲能系統火災爆炸事故頻發，不僅威脅公共安全，也成為制約電化學儲能行業安全發展的關鍵瓶頸。
近年來，國內外學者針對磷酸鐵鋰電池?zé)崾Э匦袨椤⒂|發機制等開展了廣泛研究。相較于三元體系鋰離子電池而言，磷酸鐵鋰體系電池?zé)崾Э匚ｋU(xiǎn)性低、行為溫和，其熱失控過程一般不燃，僅產生白色可燃煙氣、噴出高溫可燃電解液。Jia等研究了86 Ah磷酸鐵鋰電池在過充和過熱情況下的熱失控與氣體釋放行為，發現過充工況下電池內部氣體生成速率顯著加快，導致安全閥提前開啟；而加熱濫用則主要通過電解液分解引發氣體釋放。Liu等對243 Ah磷酸鐵鋰電池進行了加熱濫用實驗，結果表明，隨著荷電狀態(SOC)的增加，電池火災危險性顯著增大，特征溫度由內部反應決定，燃燒過程加速了熱失控的進程。Liu等通過實驗研究發現，在加熱與過充濫用條件下，磷酸鐵鋰電池主要釋放H2、CO等可燃?xì)怏w及電解液分解產生的氣溶膠液滴，但在常規濫用工況下(無外部點火源)，電池不會發生著火。王銘民等研究了硬殼磷酸鐵鋰電池模組在過充熱失控過程中的氣體與溫度變化，發現電池?zé)崾Э卦缙诋a(chǎn)生的氣體主要為H2、CO和CO2，且氣體的變化與熱失控各階段的反應現象密切相關。秦鵬基于中尺度熱失控實驗平臺和熱失控產氣速率計算方法，定量分析了過充與加熱濫用條件下大容量LFP電池的熱失控行為差異。研究結果表明，過充觸發的熱失控產氣速率是加熱觸發的2.3倍，且氣體組分中H2占比顯著升高。Wang等構建了由86 Ah LFP電池組成的4S4P電池組，系統研究了過充與單側加熱觸發的熱失控傳播機制，發現電池殼體接觸熱傳導與火焰熱輻射共同驅動了熱失控的連鎖反應。
現有研究多集中于單一濫用條件(如過充或加熱)下的熱失控演化機制分析，而針對不同觸發條件的對比研究及危害量化評估研究方面，尚未形成全面且深入的認知體系，還需要更多的實驗和研究。已有研究表明，鋰離子電池荷電狀態(SOC)為100%時，熱失控反應的劇烈程度與危險性最大?；诖耍狙芯窟x取280 Ah商用磷酸鐵鋰電池為研究對象，通過設計階梯式過充倍率與加熱功率實驗方案，系統探究過充與加熱濫用觸發條件下電池?zé)崾Э匦袨椴町悺Ｍㄟ^(guò)對比分析兩種觸發模式下電池?zé)崾Э剡^(guò)程動力學參數的差異，基于工程實際應用，建立多參數耦合的簡化評估模型，為磷酸鐵鋰電池系統安全防護策略優化提供科學依據。
1 實驗設計
1.1 電池測試樣品
本研究中使用的電池為商用280 Ah磷酸鐵鋰方形疊片電池(型號2024 LP 71173207-280 Ah)。實驗以最危險的100% SOC的鋰電池為研究對象。實驗前，采用充放電循環儀，以恒定電流-恒定電壓(CC-CV)模式將每個實驗電池樣品充電至100%荷電狀態。

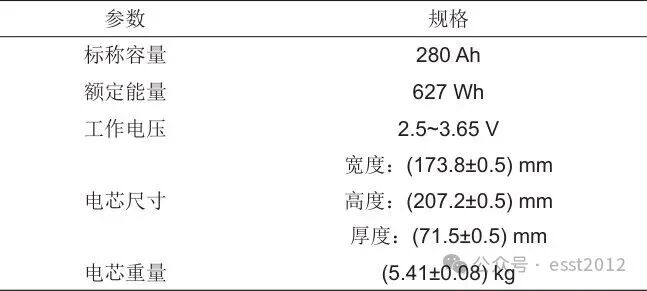

表1 試驗電池具體參數
1.2 實驗裝置和程序
在鋰離子電池?zé)崾Э鼗馂?zāi)實驗艙中開展實驗測試。電芯安全測試、壽命測試、系統成組設計需要施加預緊力，范圍為1~3 kN。電池通過不銹鋼夾具夾緊放置在底座上，夾具提供2 kN的預加載力。在過充實驗中，使用電池充放電循環儀分別進行1.0C、0.75C和0.5C的過充實驗，同時監測電池的電壓變化[圖1(a)]。在加熱實驗中，通過3種不同功率(1.0 kW、0.75 kW和0.5 kW)的加熱板觸發電池的熱失控[圖1(b)]。電池兩側用隔熱層包裹，以減少散熱，并避免膨脹導致熱電偶脫落或電池位移。實驗過程中，通過高清攝像機實時監測磷酸鐵鋰電池的熱失控行為特征；在電池表面布置4根1 mm的K型熱電偶[圖1(c)]，基礎量程-200~1200 ℃(連續使用)，采用高溫膠帶固定，以監測電池表面溫度；同時在電池安全閥上方不同高度處布置3根熱電偶，用以監測熱失控噴發物的溫度；使用無紙記錄儀監測電池電壓、溫度數據變化，記錄頻率為1個/s。每個測試電池均置于精密天平上，最大稱重50 kg，數據記錄精度1 g，用于記錄電池?zé)崾Э剡^(guò)程中的質量變化。當電池主表面溫度升高速率超過1 ℃/s并持續3 s時，判定電池發生熱失控，關閉加熱板。

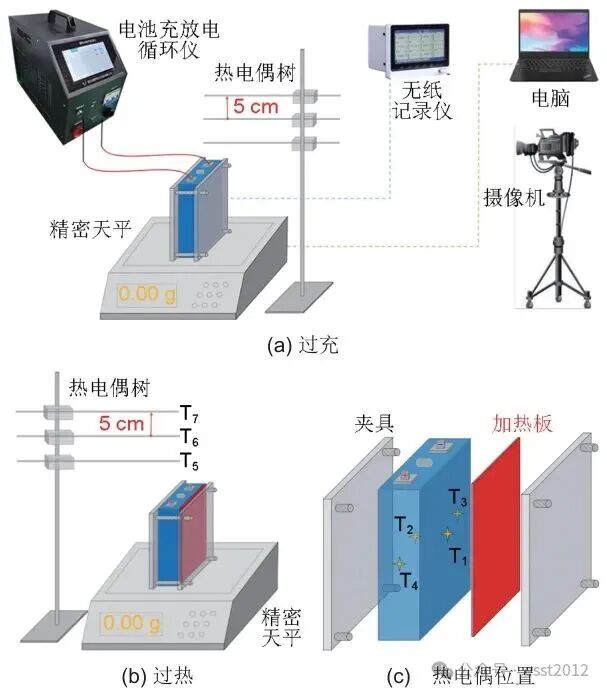

圖1 電池?zé)崾Э貙?shí)驗裝置布置
2 結果與討論
2.1 大容量磷酸鐵鋰電池?zé)崾Э匦袨榉治?/strong>
不同過充倍率下磷酸鐵鋰電池?zé)崾Э剡^(guò)程基本一致，圖2(a)~(c)展示了不同過充倍率條件下的熱失控行為。各工況下均經歷4個典型階段：過充電初期階段、熱失控孕育階段、熱失控階段和衰退階段。

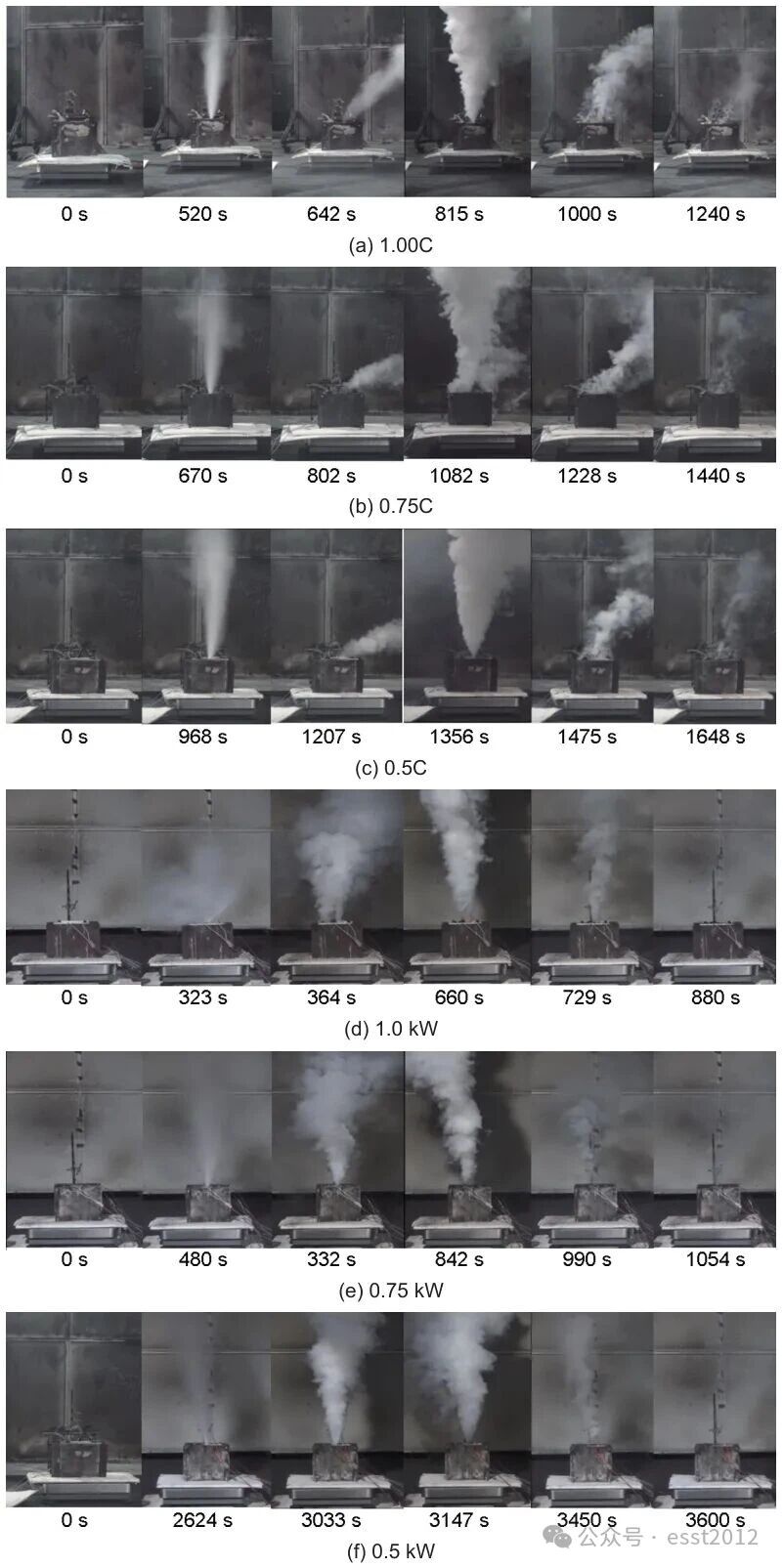

圖 2 不同實驗條件下電池的熱失控行為
第1階段：過充電初期階段。充放電循環儀對100% SOC電池過充電的初期，電池外部無明顯變化，但可以觀察到電池側面緩慢向外膨脹。在安全閥開啟前，監測到正負極處有白色煙霧逸出。主要由于大容量電流通過鋁制極耳，使得極耳溫度升高，造成極耳附近外表面樹脂材料發生熱分解產煙。
第2階段：熱失控孕育階段。隨著過充持續進行，電池內部壓力不斷累積，當超過安全閥的設定壓力，安全閥開啟，短時間釋放少量白色煙霧并伴隨少量電解液噴射，隨后電芯趨于暫時穩定不再釋放煙霧。
第3階段：熱失控階段。穩定期結束后，安全閥處煙霧逐漸呈噴射狀涌出，高速?lài)姵龅臍怏w與閥口及周?chē)諝獍l(fā)生強烈的相互作用，產生湍流噴注噪聲，反映了電池內部熱失控初期劇烈的產氣反應，內部壓力較高氣體快速排出的動力學特性。隨著反應持續，后續轉變?yōu)楦鼮闈庵氐臐鉄熜螒B(tài)。
第3階段：衰退階段。電池?zé)崾Э剡^(guò)程逐漸緩和，主要表現為產氣量減少。
圖2(d)~(f)展示了在不同加熱功率(1.0 kW、0.75 kW、0.5 kW)下的熱失控行為差異。盡管階段劃分與過充實驗相似(加熱階段→安全閥排氣→熱失控→衰退)，但存在關鍵區別。
第2階段現象差異：高功率加熱(1.0 kW)時，開閥時間較短，且相比過充釋放白煙，過熱條件下開閥噴射更多電解液；而在低功率(0.5 kW)加熱條件下，安全閥打開后短暫出現灰色煙霧，推測長時間低功率加熱可能導致電解液中的部分有機溶劑發生熱解，煙霧中包含生成的碳氧化物和Li2CO3沉積。
第3階段現象差異：在高功率加熱條件下(1.0 kW)，610~650 s期間觀察到閥口出現火星，火星高度約2 cm。此時，電池電壓處于劇烈波動，火星消失后電壓急劇下降。與三元材料相比，磷酸鐵鋰的晶體結構較為穩定，較難破壞，可以保持較高的熱穩定性和化學穩定性，內部氣體具有較高的壓力和流速，需要比常壓下更高的點火能才能使煙氣點燃。此發現對電池?zé)崾Э氐陌踩栽u(píng)估具有重要意義，表明在氣體流速較快的情況下，即使在熱失控過程中出現火星，磷酸鐵鋰電池?zé)煔庖膊灰欢〞?huì)發生燃燒，為電池安全防護設計提供了新的思路與方向。
2.2 大容量磷酸鐵鋰電池?zé)崾Э販囟群碗妷禾匦苑治?/strong>
電池表面溫度和電壓變化是表征磷酸鐵鋰電池?zé)崾Э靥匦缘闹匾笜?biāo)。圖3(a)~(c)展示了在不同過充倍率下磷酸鐵鋰電池溫度和電壓隨時間變化的曲線。圖3(d)~(f)給出了不同加熱功率條件下磷酸鐵鋰電池溫度和電壓隨時間的變化曲線。結合圖2電池?zé)崾Э噩F(xiàn)象，可將大容量磷酸鐵鋰電池過充熱失控演化過程劃分4個階段。
圖3 磷酸鐵鋰電池不同熱失控條件下的溫度和電壓變化
第1階段：初期階段。在過充初期，電壓緩慢上升至A點，之后，由于陽極沉淀和鋰離子耗盡之間的動力學平衡，電壓穩定在一個平臺值。這一階段電池表面溫度緩慢上升。在加熱初期，電池溫度逐漸升高，電壓基本保持穩定在A點。這是因?yàn)樵诔跏茧A段，電池內部的化學反應和電荷傳輸尚未受到顯著影響，電池內部電阻變化較小，溫度和電壓的變化較為緩慢。
第2階段：熱失控孕育階段。隨著過充時間的增加，電池的表面溫度逐漸升高，當達到一定的溫度時，溫升速率加快，電池內阻急劇升高，電壓也從平臺值B點開始向上躍升，并相繼出現兩次顯著的驟升。此時內部副反應產生氣體和熱量，當電池內部達到一定壓力時，安全閥開啟，釋放氣體的同時，表面溫度出現短暫下降。電壓也到達最高臨界點C，隨后驟降。電池進入一段時間的穩定期。而隨著加熱的持續進行，電池溫度進一步升高，導致電池內部材料和電解液的膨脹，最后安全閥開閥，開閥后電壓開始產生波動。當加熱面疊片發生熱失控時，溫度升高會影響內部化學反應速率和電荷傳輸過程，導致電池內阻變化，電壓產生劇烈波動并逐步下降至B點。
第3階段：熱失控階段。過充穩定期內，電池隔膜持續收縮并熔化，最后導致電池內大規模短路，煙霧逐漸從安全閥處涌出，電壓迅速降為0.1 V以下。高電流產生的焦耳熱迅速加熱電池，引發額外的放熱反應，內部活性物質和電解質加速分解，并引發一系列副反應，致使大量熱失控氣體產生，電池表面溫度驟升。而當加熱面疊片單元發生熱失控時，未加熱面疊片單元溫度也迅速上升，最終達到臨界溫度逐片發生熱失控。整個電池進入快速升溫和電壓急劇下降階段，電池內部化學反應劇烈進行，產生大量熱量，導致溫度快速升高，同時電壓急劇下降至C點。
第4階段：衰退階段。熱失控結束后，溫度逐漸回落。
對比結果顯示，在1.0C、0.75C、0.5C的過充倍率下，電池的電壓平臺趨于一致，均維持在約6.0 V，在突破電壓平臺后開閥。且隨著充電倍率的降低，電池所能達到的最大電壓增加，這是因?yàn)槌潆姳堵试降?，電池?nèi)部的化學反應進行得相對更充分，鋰離子有更充足的時間嵌入到電極材料中，電極的極化程度相對較小，因此能夠達到更高的電壓。而對外部加熱工況，隨著加熱功率的升高，在安全閥開閥前電池電壓始終保持穩定狀態；而當安全閥開啟后，電池電壓呈緩慢下降趨勢，開閥導致電池內部的化學環境發生了變化，電極與電解液之間的界面狀態也有所改變，極化程度發生變化。在不同加熱功率條件下，電池溫度和電壓的變化趨勢類似，總體表現為溫度迅速升高，電壓波動加劇。而隨著電池溫度進一步升高，在安全閥開啟后的389 s(1.0 kW)、397 s(0.75 kW)、500 s(0.5 kW)后，電壓急劇下降至0.1 V以下。此時電極材料發生不可逆的損壞，內部的電阻大幅增加，電池的性能急劇惡化，最終導致電壓急劇下降。
進一步分析，圖4(a)呈現了不同過充倍率下磷酸鐵鋰電池?zé)崾Э赜|發時間及對應的溫度值。圖4(b)展示了在不同加熱功率條件下電池?zé)崾Э赜|發時間及對應的溫度值。此處熱失控觸發以背面遠離加熱板的表面溫升速率變化為判斷依據?？梢郧逦乜闯觯S著過充倍率的遞增和加熱功率不斷增大，電池的熱失控觸發時間逐步縮短，而熱失控觸發時刻電池溫度呈增大態勢。

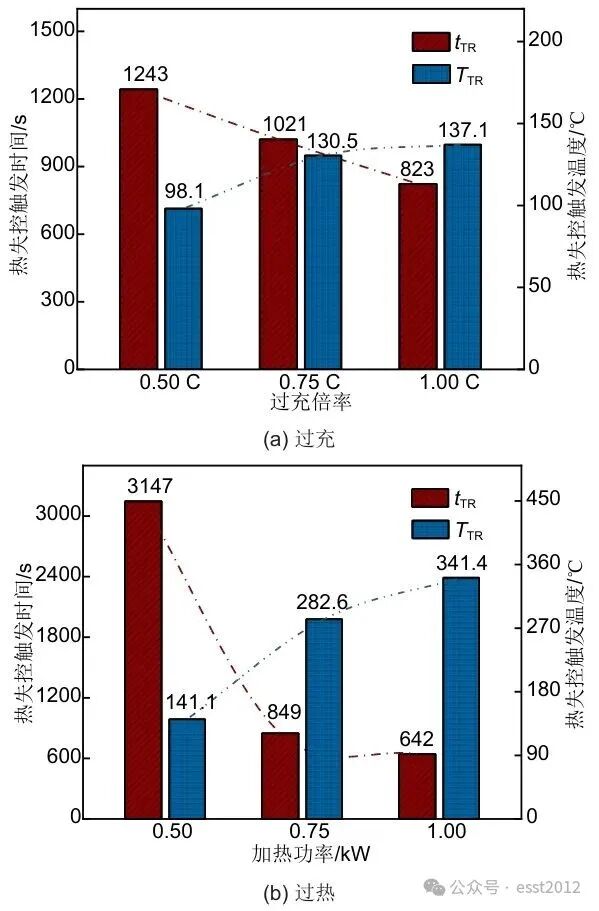

圖4 磷酸鐵鋰電池不同熱失控條件下的觸發時間和溫度
圖5呈現了不同熱失控條件下的溫升速率?？梢园l(fā)現，過充和過熱條件下引發的電池溫度變化存在顯著差異。在過充過程中，電池內部發生電化學副反應的連鎖失衡。溫升速率可達25 ℃/s，快速上升的溫度導致電池殼體涂層熔化剝離。相比之下，過熱引發的熱失控主要由外部熱源或內部產熱失控引發，多依賴于熱積累效應，高溫環境下電解液揮發壓力急劇增加，溫升速率約為10 ℃/s。這表明在過充條件下，電池表現出更為顯著的溫度變化趨勢，具有較高的安全風險。

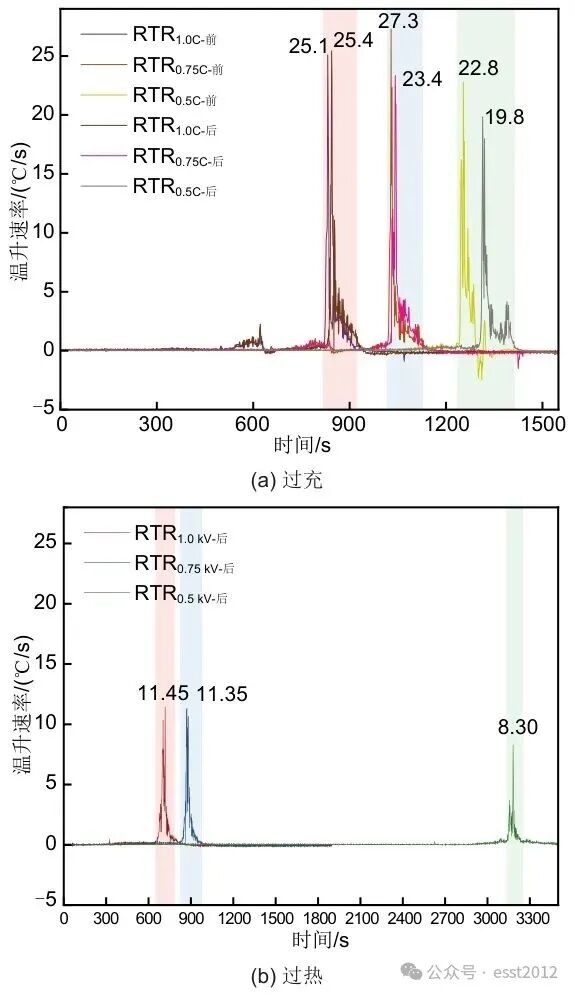

圖5 磷酸鐵鋰電池不同熱失控條件下的溫升速率
2.3 磷酸鐵鋰電池?zé)崾Э刭|(zhì)量損失分析
質量損失是衡量電池?zé)崾Э剡^(guò)程中內部物質分解、揮發和噴射的重要指標，對于評估熱失控的嚴重程度及產氣行為具有重要意義。另一個關鍵參數是平均質量損失率(Mavg-TR)，指熱失控過程中質量變化的平均速率，由下式定義：
式中，MTR為熱失控開始和結束之間的最大質量；?t為熱失控過程的時間間隔。
圖6展示了不同條件下磷酸鐵鋰電池?zé)崾Э剡^(guò)程中的質量損失及質量損失速率變化。如圖6(a)~(c)所示，在過充條件下，觀察到3次較大的質量急劇波動：第1次質量波動歸因于安全閥開啟過程中產生的沖擊力；第2次波動是由電池內部分疊片單元熱失控引起；第3次波動則由剩余疊片單元熱失控引發，呈現明顯的兩階段特征，存在延時傳遞的現象。與1.0C和0.75C過充條件相比，較低的過充倍率(0.5C)下，電池在第1次質量波動后進入較為緩慢的產氣階段，質量較長時間趨于穩定。第2、3次質量波動的時間較短，質量下降呈現連貫性，但電池的質量損失較大。表明在低倍率過充條件下，電池內部疊片單元能夠保持較高的一致性，導致短時間更多的熱失控物質被噴射。

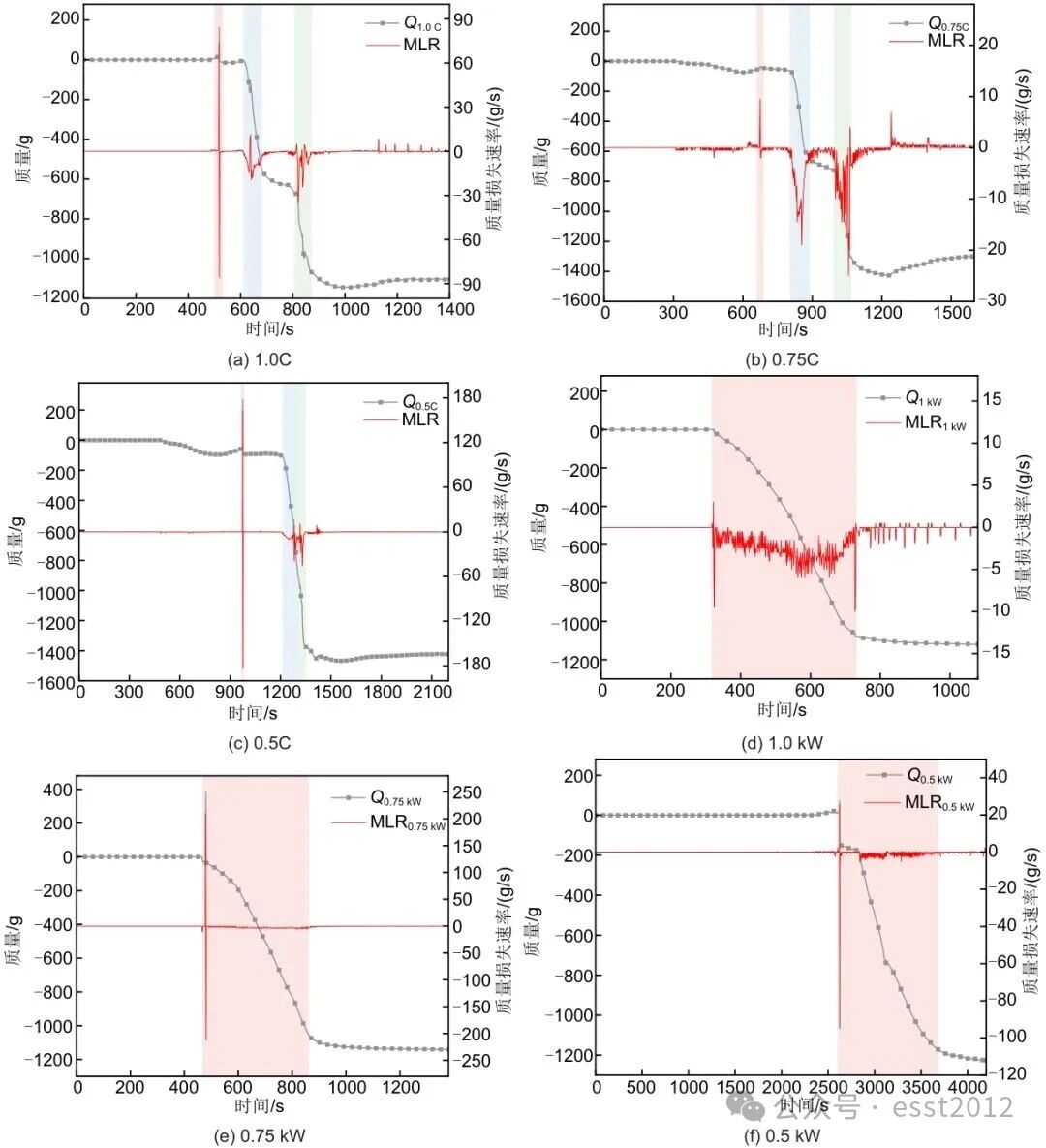

圖6 磷酸鐵鋰電池不同熱失控條件下的質量損失及質量損失速率變化
圖6(d)~(f)給出了不同加熱功率下電池的質量損失情況，總體表現為：加熱觸發電池?zé)崾Э剡^(guò)程中，當安全閥開啟后即發生較大質量的急劇波動，靠近加熱面疊片單元首先發生了熱失控；隨后，剩余3塊疊片單元依次失控。與1.0 kW和0.75 kW加熱功率條件相比，在低功率(0.5 kW)加熱下，電池在安全閥開啟后1 s內損失了110 g質量。低功率加熱提供了充足的時間進行電池內部的各種反應和物理變化，如電解液分解和電極材料的副反應，產生更多氣體，并在安全閥打開后噴出。對比不同過充條件，不同加熱功率下電池的質量損失差別不大。
圖7給出了不同觸發條件下磷酸鐵鋰電池?zé)崾Э仉A段下的質量損失及平均質量損失率。從圖7(a)可以看出，在過充條件下，隨著充電倍率的增加，電池?zé)崾Э仉A段質量損失減小，且在低倍率(0.5C)下的平均質量損失率遠高于1.0C和0.75C過充倍率。這是因?yàn)樵诘捅堵蔬^(guò)充時，電池內部的電化學反應相對較為緩慢，有更多的時間讓熱量在電池內部積累和擴散，使得電池內部的物質能夠更充分參與熱分解等反應過程，導致在熱失控階段有更多的物質發生分解、揮發等質量損失的情況，熱失控過程更為劇烈，所以平均質量損失率較高。

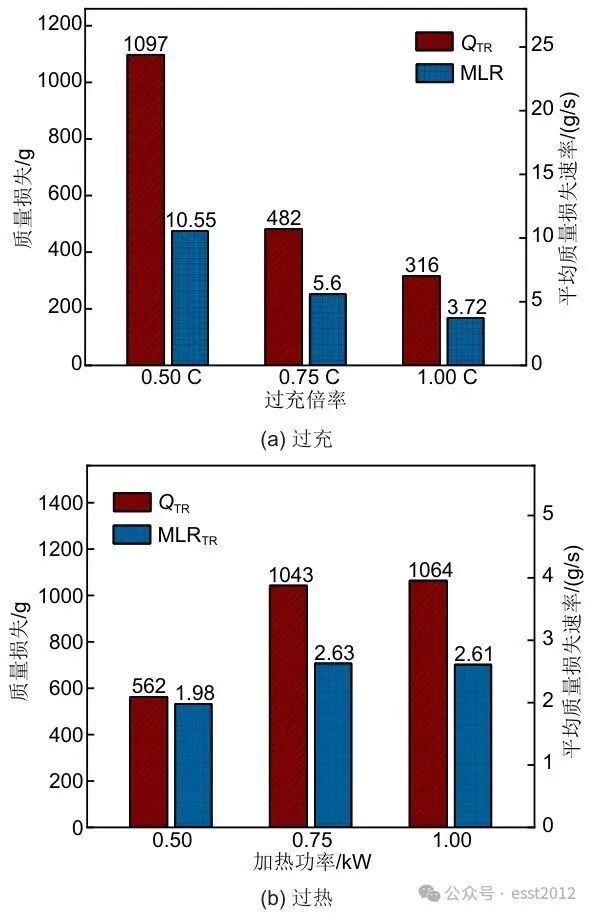

圖7 不同觸發條件下磷酸鐵鋰電池的質量損失及平均質量損失率
從圖7(b)可以看出，隨著加熱功率的增大，電池?zé)崾Э仉A段質量損失越大，且在低功率(0.5 kW)下的平均質量損失率低于1.0 kW和0.75 kW加熱功率。這是因?yàn)樵诘凸β始訜釙r(shí)，能量輸入時間長，電池?zé)崃總鬟f相對緩慢，升溫速度較慢，受熱部分局部過熱導致電池受熱面內部某些物質迅速大量分解，安全閥開啟后，受熱面迅速?lài)姵龃罅康膬?nèi)部電解液和結構，而電池內部剩下未直接受熱部分繼續的化學反應較為溫和，參與熱失控反應的物質總量相對較少，導致平均質量損失率較低。
值得注意的是，結合圖3，無論在過充或過熱條件下，縱觀熱失控質量損失的全過程，電池表面溫度的變化呈現出明顯的階段性特征。具體而言，在質量損失的前期與中期階段，電池表面溫度的增幅較為平緩，未見劇烈攀升態勢；直至質量損失進入后期，電池表面溫度才陡然急劇上升。這表明，在電池?zé)崾Э氐钠鹗茧A段，電池內部所產生的熱量大多聚集于生成的煙氣之內。此時，熱量主要以熱失控?zé)煔鉃槊浇?，向周?chē)h(huán)境散發，從而使得電池主體的溫度變化并不顯著。直至熱失控后期煙氣生成速率減緩，內部熱量因難以快速通過煙氣向外疏散，進而開始在電池內部積累，電池表面溫度才會出現明顯的攀升態勢。
2.4 鋰電池過充熱失控排氣溫度分析
氣體泄放溫度是表征電池?zé)崾Э厣淞魑：Φ年P(guān)鍵參數之一。圖8(a)~(c)展示了在1.0C、0.75C、0.5C過充倍率下，安全閥上方5 cm、10 cm和15 cm高度處的排氣溫度變化；圖8(d)~(f)則展示了在1.0 kW、0.75 kW、0.5 kW加熱功率條件下相應位置的排氣溫度。由圖可見，在電池安全閥開啟瞬間，于其上方5 cm處即可敏感捕捉到排氣溫度的快速變化。隨著測量高度的增加，排氣溫度峰值呈遞減趨勢，表明熱量在垂直方向上的衰減效應顯著。熱失控過程中，排氣溫度曲線均呈現出“上升—峰值—回落”的典型演化趨勢。溫度持續上升階段反映了電池內部反應的加劇，而達到峰值則標志熱失控發展至最劇烈階段，溫度回落代表著熱失控步入衰退階段。
圖8 磷酸鐵鋰電池不同熱失控條件在5~15 cm高度處的排氣溫度變化
對比不同觸發條件可知，高倍率過充下排氣最高溫度明顯升高，這主要是由于過充誘導的內部材料氧化分解反應加速，單位時間內釋放的熱量驟增，導致熱失控反應更加猛烈。相較之下，過熱工況下電池的安全閥開啟溫度更高，且排氣持續時間更長。這是因?yàn)楦吖β始訜釋?dǎo)致電池在開閥時已積累大量熱量，內部疊片單元受熱積累驅動逐片觸發熱失控，化學反應速率較慢，從而使熱量釋放過程更為緩慢持久。而在低加熱功率觸發熱失控條件下，噴發氣體最高溫度明顯偏高，這是因?yàn)殚L(zhǎng)時間的低功率加熱在電池內部形成熱積累，受熱部分材料充分分解，在安全閥開閥后低速集中噴射，說明了低功率加熱的熱量積累模式對氣體溫度具有顯著影響。無論是過充還是過熱條件下，電池的排氣溫度最高值出現在溫升速率最高點附近，而非電池溫度最高點。
2.5 電池?zé)崾Э睾?jiǎn)化評估模型
由于電池?zé)崾Э剡^(guò)程中涉及多種潛在危害，包括熱危險、氣體釋放、燃燒和爆炸等，因此對電池?zé)崾Э匚ｋU(xiǎn)的評估是一項復雜的挑戰。此外，電池的熱失控危害受多種因素影響。在工程中，單一的參數評估，如溫度，無法全面反映其危害程度。本研究構建的簡化評估模型聚焦工程應用場景，采用多指標雷達圖分析法，選取了6個關鍵參數，均為實驗中可直接測量和計算的關鍵危害表征指標，為儲能系統安全設計提供快速量化工具，獲得不同工況下電池?zé)崾Э匚：π浴?/span>
電池在濫用條件下的危害可從“可能性”和“嚴重程度”兩個方面進行量化?？赡苄灾饕性陔姵匕l(fā)生危險狀態的概率及其對濫用條件的容忍度，可通過熱失控表面觸發溫度(TTR)和熱失控觸發時間(tTR)的倒數來衡量。危害的劇烈程度考慮了不同濫用條件下電池反應的能量釋放的急劇性及物質噴射程度。典型的熱失控行為包括熱量的釋放和內部物質釋放。因此，可通過電池的最高溫度(Tmax)和最大溫升速率(RTRmax)來衡量熱危害，在過充條件下，采用電芯兩側溫升速率均值。在過熱條件下，因加熱面受加熱板影響，采用非加熱面溫度數據。物質釋放危害則通過熱失控過程中的平均質量損失率(Mavg-TR)和熱失控結束后的最大質量損失(MLoss)進行評估。所有數據均進行無量綱處理，其中常數分母取最小值為基準，倒數分子取最大值為基準。表2展示了大容量磷酸鐵鋰電池在不同熱失控條件下的關鍵特征參數。

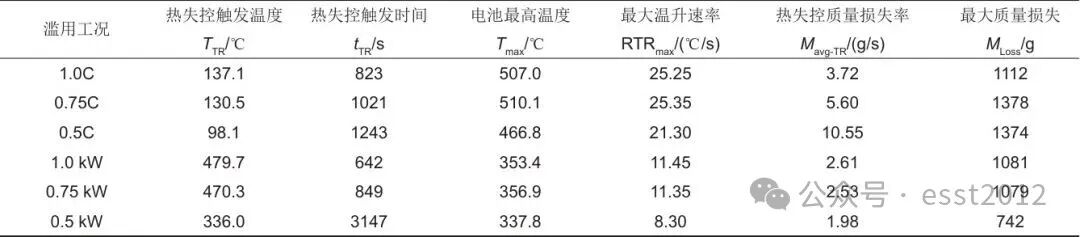

表2 280 Ah磷酸鐵鋰電池?zé)崾Э仃P(guān)鍵特征參數
圖9給出了不同熱失控條件下磷酸鐵鋰電池的熱失控危害評估結果，從圖9(a)可以看出，過充倍率越大，電池?zé)崾Э赜|發溫度(TTR)越高，觸發時間(tTR)越小；而最高溫度(Tmax)和最大溫升速率(RTRmax)則差別不大；平均質量損失率(Mavg-TR)和熱失控結束后的最大質量損失(MLoss)則與過充倍率呈負相關。這表明，電池?zé)峁芾硐到y(tǒng)(BMS)的設計需充分考慮不同充電倍率下的散熱需求。在高倍率過充場景下，應著重強化過充保護功能，提前啟動高效散熱機制。確保當充電倍率有升高趨勢接近可能引發危險的數值時，能迅速切斷充電電路，防止電池因過充而進入熱失控的高風險狀態，保障電池使用的安全性。

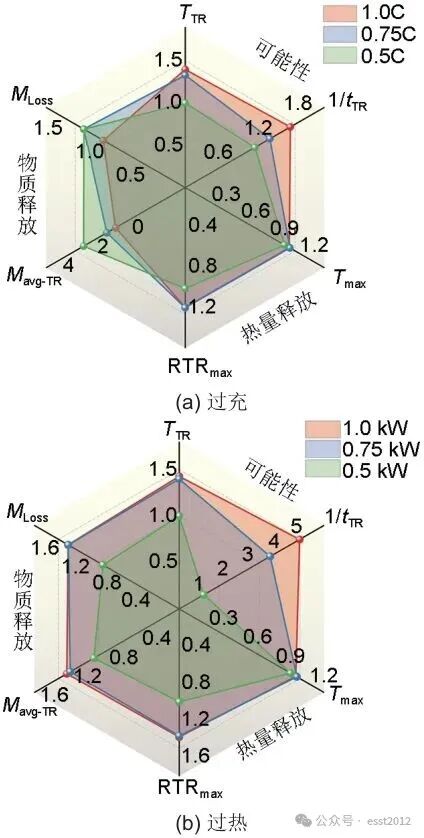

圖9 不同熱失控條件下磷酸鐵鋰電池的熱失控危害評估
相比之下，如圖9(b)所示，加熱功率越高，電池從外界獲得能量越快，開閥越快，開閥溫度也越高。觸發溫度(TTR)與加熱功率呈正相關，而觸發時間(tTR)越小。在高功率(1.0 kW)加熱條件下，其最高溫度(Tmax)、最大溫升速率(RTRmax)、平均質量損失率(Mavg-TR)和熱失控結束后的最大質量損失(MLoss)，均高于其他功率加熱條件。這表明，在規劃和設計電池?zé)峁芾硐到y(tǒng)時，要關注局部高溫環境帶來的潛在風險。一旦檢測到局部溫度異常升高，立即啟動高效散熱機制，延緩熱失控觸發時間，降低熱失控風險。
基于雷達圖的多參數簡化評價結果表明，在高倍率過充和高功率加熱情境下，電池均呈現出觸發時間迅速、觸發溫度高的顯著特征，但在高倍率過充的條件下，各樣本間熱危害水平趨于相近，物質釋放量相對較少。但在高功率加熱的條件下，熱危害和物質釋放量均顯著增加。這一發現為深入理解磷酸鐵鋰電池不同熱失控誘因下的行為差異提供關鍵依據，也為制定差異化安全策略給出支撐，助力保障電池應用安全。
3 結論
針對大容量磷酸鐵鋰電池的熱失控特性進行了實驗研究，選取商用280 Ah磷酸鐵鋰方形電池作為研究對象，通過重點研究過充和過熱兩種觸發方式電池?zé)崾Э匦袨?，并分析電池表面溫度、電壓、質量損失及氣流溫度等關鍵參數，構建了熱失控簡化評估模型。主要結論歸納如下：
（1）電池過充熱失控的核心在于電化學副反應的連鎖失衡，過熱則主要表現為受熱面熱積累引發材料分解的物理-化學過程。隨著過充倍率和加熱功率的增加，電池?zé)崾Э鼐憩F(xiàn)出觸發時間縮短，最高溫度升高的特性。其中高過充倍率條件下，熱失控呈現明顯的兩階段特征，而在過熱條件下，熱失控過程則更為連續，觸發點溫度更高，且排氣持續時間更長。
（2）隨著過充倍率的增加，熱失控階段的持續時間和質量損失有所減少。針對外部加熱觸發熱失控工況，隨著加熱功率的增加，熱失控階段的持續時間和質量損失逐漸增大。無論是何種條件，電池內部反應越劇烈，排氣溫度越高，電池表面溫度的攀升出現在熱失控的后期階段。
（3）基于雷達圖的多指標簡化評估模型表明：在高倍率過充情境下，電池?zé)崾Э匕l(fā)生的可能性更高，各樣本間熱危害水平趨于相近，但物質釋放量相對較少。而高功率加熱情境下，電池?zé)崾Э匕l(fā)生的可能性更高，熱危害和物質釋放均顯著增加。
