中國儲能網訊：近日，中國電力企業聯合會發布了電化學儲能行業創新與應用典型案例，旨在進一步推動行業安全、高質量發展，總結、交流并推廣成功經驗與有益做法，發揮典型引領作用。以下為第十五個典型案例——“國內首個百兆瓦時鈉離子電站技術研究與工程應用”。
國內首個百兆瓦時鈉離子電站技術研究與工程應用
大唐湖北能源開發有限公司
一、典型案例簡介
“十四五”期間國家積極推動鈉離子電池前沿、核心技術裝備攻關和儲能領域的示范應用。鈉離子儲能作為鋰離子儲能的有效替代，可緩解鋰資源“卡脖子”問題，但鈉離子電池仍面臨規模化應用少、系統集成經驗不足和運行安全管控體系薄弱等問題。項目通過開展 185Ah 層狀氧化物鈉離子電池、系統集成、能量管控和安全診斷預警等關鍵技術研究與應用，攻克規模化鈉離子儲能系統集成、大型鈉離子儲能電站EMS應用、建立“基于運行大數據分析”的全方位安全管理體系等方面技術難題，建成國內首個50MW/100MWh鈉離子儲能示范電站，實現了國內百兆瓦時級鈉離子電池儲能電站的“零的突破”。
大唐湖北50MW/100MWh鈉離子新型儲能電站的建設是積極踐行習近平總書記“四個革命、一個合作”的能源安全新戰略，聚焦“兩個途徑、三個作用”，圍繞新質生產力加快科技創新賦能，服務湖北省經濟社會發展。該項目成功入選2024年國家能源局第四批能源領域首臺（套）重大技術裝備名單和國家能源局2024年度能源行業十大科技創新成果，同時獲選2024年全國電力工程建設管理創新一等獎。項目順利落地實施，成為新型鈉離子儲能技術在全國范圍內邁向大規模商業化應用進程中的關鍵里程碑，為這一前沿技術廣泛融入市場、創造更大價值筑牢了根基，有力推動其從理論走向?qū)嵺`、從試點走向普及，本項目受邀參與2025第四屆鈉離子電池產業鏈與標準發展論壇并做主旨演講。
二、技術方案
本項目針對鈉離子電池在電力儲能領域面臨的規?；瘧?yīng)用少、系統集成經驗不足和運行安全管控體系薄弱等問題，開展了185Ah層狀氧化物鈉離子電池儲能系統集成關鍵技術、大型鈉離子儲能電站能量管控研究與工程應用，建立了“基于運行大數據分析的全站安全管控”的全方位安全管理體系，建成了國內首個50MW/100MWh鈉離子儲能電站。主要研究內容如下：
研究內容一：基于鈉離子IC曲線、多工況、變預緊力研究，攻克了鈉離子電池高一致性、長壽命集成運維關鍵技術，實現了預測系統壽命大于4000次的百兆瓦時鈉離子儲能電站的成功應用。
基于鈉離子電池特性的配組策略及一致性提升技術研究：基于鈉離子電池獨特的IC曲線，采用控制變量法系統地研究不同參數對電池配組一致性的影響，通過梯度提升回歸樹(GBRT)，提取出與配組密切相關的關鍵因子，結合簇級驗證，制定配組方案及一致性提升策略。

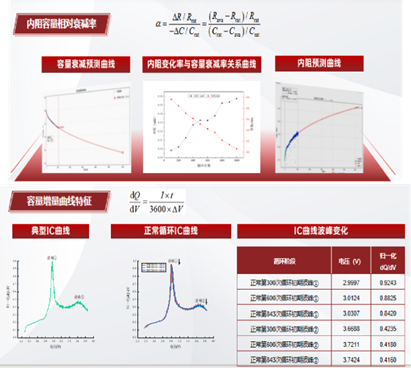

圖1 基于鈉離子電池特性的配組策略及一致性提升關鍵技術

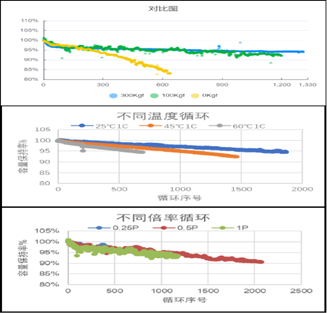

基于多工況、變預緊力分析的鈉離子儲能壽命提升技術研究：系統性地驗證鈉離子電芯在不同溫度、充放電倍率、預緊力等多工況下的性能和壽命影響，通過對比分析篩選出最優工作條件。再整合同體系電芯的實際循環測試數據，運用機器學習算法，開發出能夠準確預測電池剩余使用壽命（RUL）的模型，以提高電池運維的效率和電池壽命的預測準確性。
圖2 基于多工況與動態預緊力作用下的壽命提升關鍵技術
研究內容二：針對鈉離子電池寬電壓、OCV斜率大等特性，首創了基于電池狀態精準評估的BMS系統、具備簇級精準管控能力的EMU，以及PCS寬電壓運行策略等系統集成關鍵技術，最大化挖掘了鈉離子電芯潛能，實現了簇級精準管控與寬電壓運行，提高電芯實際可用容量20%以上。
基于電池狀態精準評估的BMS系統研究：提出基于OCV校準+Ah積分算法，結合鈉離子電池衰減曲線，解決鈉離子電池管理系統SOC/SOE計算問題。并配合多維度的修正策略（如OCV、曲線矯正、內阻修正）為SOC提供全過程、高精度估算。
圖3 多級架構鈉電BMS系統及SOC估算優化技術

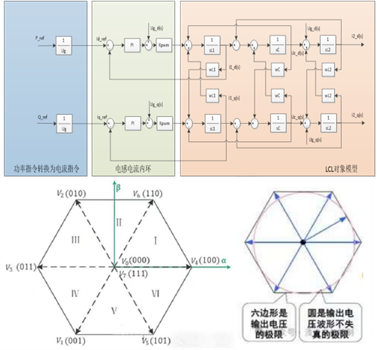

基于模糊神經網絡控制算法的PCS寬電壓控制策略研究：根據復雜的電壓變化情況自動調整控制參數，適應不同的工作條件，提高系統的魯棒性和適應性。模糊控制可以根據輸入電壓的模糊化信息，實時調整 PCS 的輸出，使其在寬電壓范圍內穩定運行。
圖4 適配了鈉離子系統的PCS寬電壓控制技術

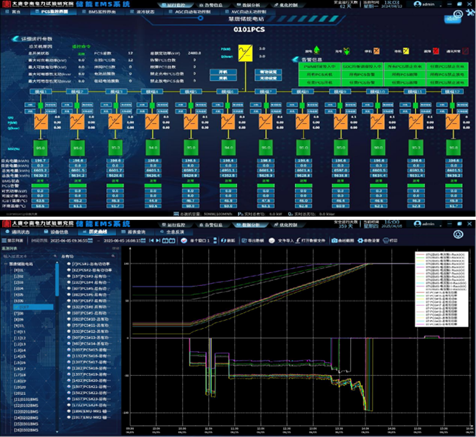

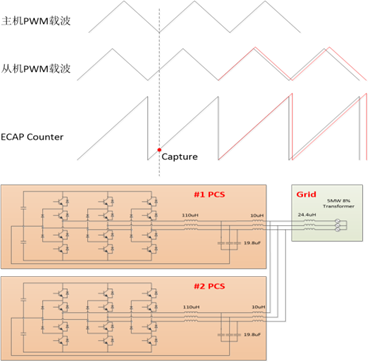

基于多機并聯、簇級精確管控技術的EMU研發：開發組串式儲能PCS交流側多機并聯EMU裝置，優化EMU硬件與軟件控制策略，并提出了毫秒級快速封波技術，實現儲能系統的簇級管理。
圖5 適配了鈉離子系統的PCS寬電壓控制技術
研究內容三：攻克了適用于百兆瓦時鈉離子儲能系統的基于SOC與PCS能力主動均衡、多支路精細和分時分區的能量管理控制關鍵技術，形成完整的核心策略解決方案矩陣，具備全站級全量數據秒級存儲和事故全息反演等功能，實現充/放電策略的動態優化，提高了儲能電站能量效率和控制運行靈活性。
基于多目標功率優化分配的鈉離子儲能單元級均衡控制技術研究：通過研究鈉離子電池充/放電特性，設計基于儲能系統能力的功率分配策略和基于SOC的功率分配策略；以電網功率調整因子和儲能容量利用率作為影響因子，建立目標功率、電池均衡等多目標動態優化模型，實現鈉離子儲能電站單元級均衡控制。

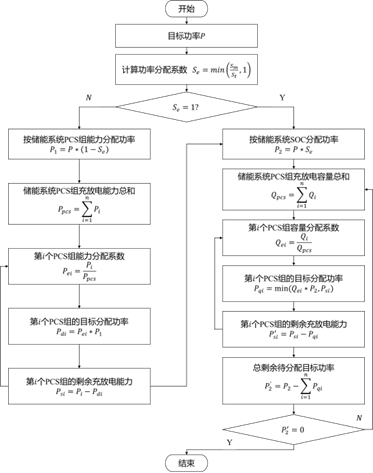

圖6 基于儲能系統能力的功率分配策略和基于SOC的功率分配策略

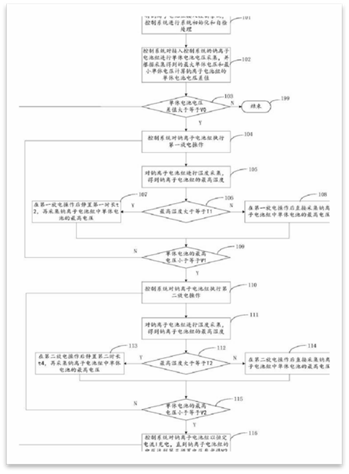

鈉離子儲能系統分區控制和多支路精細化管控技術研究：基于電網不同調度場景，綜合考慮電站效率和系統使用壽命，通過鈉離子儲能簇級管理方式、電站物理拓撲、容量等關鍵因素劃分儲能子系統，設計鈉離子儲能系統分區控制邏輯和多支路精細化控制邏輯。
圖7 鈉離子儲能系統分區控制邏輯和多支路精細化控制邏輯
基于非觸發式鈉離子全量數據的事故反演技術研究：基于儲能系統全量數據，利用數據壓縮技術，降低時間序列數據存儲空間，采用數據總線+時序庫+流式計算引擎部署模式，設計鈉離子全息事故反演功能。
圖8 鈉離子全息事故反演功能

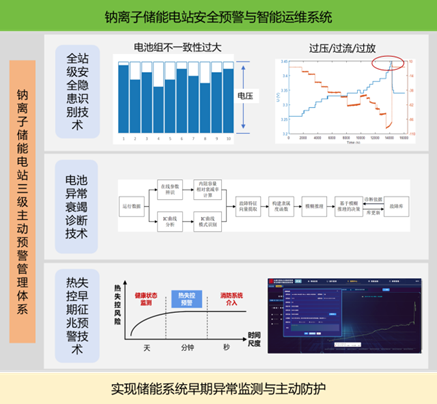

研究內容四：通過全站級安全隱患識別技術、電池異常衰竭故障診斷技術和熱失控早期預警技術，首創鈉離子儲能電站三級主動預警管理體系，實現儲能系統早期異常監測和主動防護。
基于長周期鈉離子儲能系統運行數據分析的全站級安全隱患識別技術研究：實時監測鈉離子儲能電站儲能系統、升壓變流一體機等關鍵設備健康狀態，分析電站長周期運行數據，設計鈉離子充/放電一致性分析算法，實現鈉離子儲能全站級的安全隱患識別。
圖9 基于長周期鈉離子儲能系統運行數據分析的全站級安全隱患識別技術
基于簇級健康狀態的鈉離子電池異常診斷技術：分析鈉離子電池異常緩變型故障機理，設計基于簇級電池健康狀態（SOH）的電池異常診斷模型，實現對電池異常衰竭故障的有效識別。
圖10 基于簇級健康狀態的鈉離子電池異常診斷技術

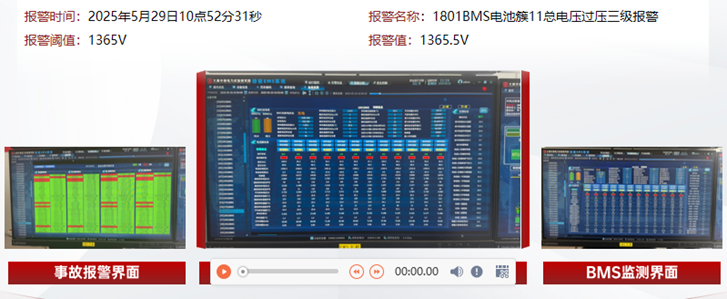

基于多維故障信號感知融合的鈉離子電池?zé)崾Э仡A(yù)警技術：研究鈉離子電池?zé)崾Э貦C理特性，開展基于多維信號的鈉離子電池故障感知融合預警技術分析，建立鈉離子電池故障征兆集，設計鈉離子電池?zé)崾Э乇O(jiān)測模型。
圖11 基于多維故障信號感知融合的鈉離子電池?zé)崾Э仡A(yù)警技術
三、實際成效
成效1：首個采用組串式升壓變流一體機的百兆瓦時鈉離子儲能電站，能對電池實現一簇一管理，減少集中式儲能的木桶效應。在單簇PCS及電池簇故障時，不影響其他PCS進行充放電功能，大幅提高儲能電站全壽命期間系統充放電量，提高全壽命周期內系統利用率和安全性能。
成效2：基于鈉離子IC曲線、多工況、變預緊力研究，攻克了鈉離子電池高一致性、長壽命集成運維關鍵技術，實現了預測系統壽命大于4000次的百兆瓦時級鈉離子儲能電站的成功應用；針對鈉離子電池寬電壓、OCV斜率大等特性，首創了基于電池狀態精準評估的BMS系統、具備簇級精準管控能力的EMU、以及PCS寬電壓運行策略等系統集成關鍵技術，最大化挖掘了鈉離子電芯潛能，實現了簇級精準管控與寬電壓運行，提高電芯實際可用容量20%以上，形成了一系列可推廣的鈉離子儲能關鍵技術。
成效3：攻克了適用于百兆瓦時鈉離子儲能系統的基于SOC與PCS能力主動均衡、多支路精細和分時分區的能量管理控制關鍵技術，形成完整的核心策略解決方案矩陣，具備全站級全量數據秒級存儲和事故全息反演等功能，實現充/放電策略的動態優化，降低簇間木桶效應，提高了儲能電站能量效率和控制運行靈活性。
成效4：自主研發的早期安全預警系統，利用鈉離子電池充/放電性能分析、電池特征量趨勢分析、聯合電池特征量的熱失控識別分析等技術，實現對儲能電站電池系統運行特征量數據的深度分析、電池系統故障識別和狀態評估等功能，并制定合理的智能運維策略，實現有效識別并平均提前至12min39s預警熱失控早期征兆，提高了儲能電站的故障診斷準確性和智能運維水平，保障儲能電站的安全穩定運行。
四、經濟效益及推廣前景
本項目通過百兆瓦時鈉離子儲能系統集成與關鍵技術研究及工程應用，完成國內首個50MW/100MWh鈉離子儲能電站建設與投運，其應用效益如下:
一是技術先進性。大規模完成185Ah鈉離子層狀氧化物技術路線應用，鈉離子電池電能轉化效率達94%以上，循環壽命達4000次以上；首創基于電池狀態精準評估的BMS系統、具備簇級精準管控能力的EMU、以及PCS寬電壓運行策略等系統集成關鍵技術，實現了簇級精準管控與寬電壓運行，提高電芯實際可用容量20%。
二是經濟性。通過開展185Ah層狀氧化物鈉離子電池、系統集成、能量管控和安全診斷預警等關鍵技術研究與應用，降低了投資成本約1000萬元。
三是安全性。通過百兆瓦時鈉離子儲能電站EMS優化及應用、鈉離子儲能電站三級主動預警管理體系、基于PACK級的一體化消防安全體系等安全技術手段，有效保障儲能電站的安全穩定運行。
項目已建成投產，每年可充放電300次以上，單次充電可儲存10萬千瓦時電量，可滿足約1.2萬戶家庭一天用電需求，年減排二氧化碳1.3萬噸，具有良好的經濟、社會和環境效益。
五、團隊介紹
本項目團隊由10名核心成員組成，含7名高級工程師與3名工程師，涵蓋儲能系統集成、電氣控制、項目管理、儲能電站運維等關鍵方向，曾主導多個大型儲能電站落地，精通儲能技術痛點與行業標準，為項目技術路線把控、核心難題攻堅提供保障。團隊具備扎實的現場實操與技術落地能力，專注于設備調試、電站運維、數據監測分析，高效銜接設計與現場應用。團隊深耕鈉離子儲能核心技術，兼顧研發創新與工程落地，可全方位覆蓋項目設計、建設、運維全流程，助力項目實現技術突破與規?；涞?。
