中國儲能網訊：在高比例新能源、高比例電力電子裝備接入的新型電力系統背景下，系統慣量降低、電壓與頻率支撐能力不足、暫態穩定問題突出，單一電力電子調壓或調頻裝置已難以滿足復雜電網的安全穩定運行需求。
構網技術與靜止同步調相機（SSC）的結合，正在探索一條破解弱電網、新能源高占比場景下穩定控制難題的技術路徑。
二者通過優勢互補、協同控制，實現了從“單一無功支撐”向 “有功 - 無功協同、慣量-電壓-頻率支撐”的升級，為電網安全穩定運行提供了全新解決方案。
同為構網，四類技術各不相同
近年來，在政策引導、技術突破與市場需求的三重因素驅動下，構網型儲能技術應用在我國實現了快速發展。

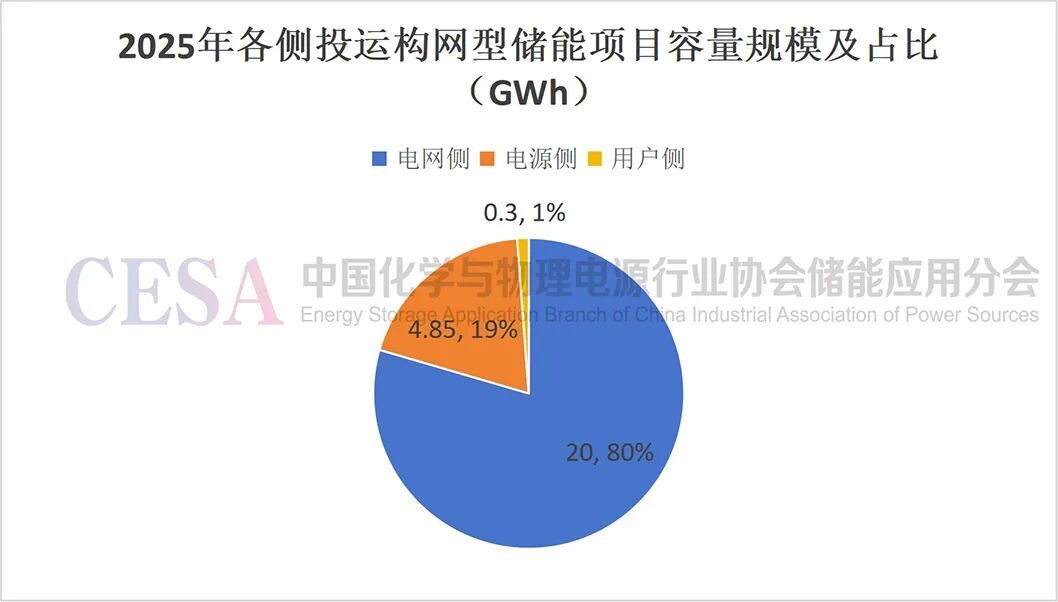

據CESA儲能應用分會產業數據庫不完全統計，2025年，國內共有66個構網型儲能項目投運，規模為7.3GW/25.2GWh，容量規模較2024年增長近3倍，滲透率為12.8%。
雖然技術優勢被廣泛接受，但目前，構網型儲能沒有嚴格的定義，每個廠家的理解不同，產品的構網行為、特性和表現也不盡相同。
一般而言，構網技術主要包括常規同步發電機組、同步調相機和構網型裝備等技術。典型的構網型裝備包括構網型SVG、靜止同步調相機、構網型儲能裝備、儲能型構網柔直等技術。
構網儲能裝備采用構網控制儲能變流器構建具有電網支撐能力的電壓源特性。當下，技術成熟、應用廣泛的構網型裝備，以鋰離子電池、液流電池為能量載體，通過搭載虛擬同步機（VSG）、下垂控制、自主電壓控制策略的變流器實現構網運行，是兼具能量屬性與支撐屬性的構網裝置。
其技術核心在于電池側提供持續有功功率支撐，變流器側實現電壓頻率自主構建，可獨立帶負荷運行、完成電網黑啟動，同時具備毫秒級慣量響應、秒級調頻調壓能力，打破了傳統儲能“僅能量調度、弱電網支撐”的局限。
從拓?fù)浣Y(jié)構和集成策略看，市場上的構網型儲能系統主要分為高壓級聯型構網儲能系統和低壓并聯型儲能系統兩類。
構網型SVG是在常規SVG的基礎上，通過提高器件的過流能力、增大電容能量并采用構網型控制策略實現的一種同步無功補償設備。
作為一個相對獨立的同步電壓源，當系統故障發生時，構網型SVG可實現電勢幅值不突變，瞬時提供快速無功支撐，在響應速度和過載能力上均優于常規SVG。同時可以以更低的成本針對性解決系統電壓問題。
靜止同步調相機是在構網SVG的基礎上，在直流側增加超級電容器提高儲備能量來實現的動態無功補償設備，其外特性可對標常規分布式調相機，功能上可替代調相機。
相比于構網SVG，其能量存儲更大，除了具備構網SVG無功電壓支撐能力，靜止同步調相機還具有頻率變化時的慣性支撐能力。
構網柔直裝備作為一個相對獨立的同步電壓源，當系統發生擾動時，電勢不突變，瞬時提供快速有功、無功支撐，支撐能力由能量來源決定。
其核心裝備構網型柔直換流閥是應用于跨區域電網互聯、新能源外送通道的骨干級構網裝備，作為柔直系統的 “主控節點”，可獨立建立穩定的電壓頻率體系，實現異步電網互聯與系統級功率調度。
其容量等級可達吉瓦級，具備極強的系統級支撐能力，可平抑區域電網功率波動、抑制寬頻振蕩，在大型新能源基地外送、海島供電、城市電網擴容等場景中，承擔主網構網與功率傳輸雙重職能，是電網層級的核心構網單元。
構網技術與靜止同步調相機（SSC）融合能產生怎樣的價值？
構網技術以構網型變流器為載體，核心能力是自主建立電壓與頻率、提供虛擬慣量、參與有功功率調節，可實現黑啟動、孤島運行與長時頻率支撐，但在短時超大無功出力、極端故障下的暫態電壓支撐能力上存在上限。
靜止同步調相機（SSC）作為專用無功支撐設備，具備毫秒級無功響應、短時高過載、強電壓支撐、提升系統短路比的核心優勢，卻無法提供有功功率與持續慣量支撐，依賴外部電網建立電壓頻率。
二者在技術特性上呈現強互補性，構網技術彌補了SSC“無慣量、無自主建網能力”的短板，SSC 則強化了構網裝置“短時無功支撐不足、故障穿越能力有限”的弱項，底層控制邏輯均基于電壓源型變流器，具備協同控制的技術基礎，為融合應用提供了前提。
林俐、徐寧、崔灝等人2025年5月發布在電力系統自動化雜志上的一篇名為《面向沙戈荒新能源基地的構網型場站與同步調相機協調配置策略》的文章指出，我國的沙漠、戈壁、荒漠地區擁有豐富的風能、太陽能資源，在大規模風光發電基地的開發上具有明顯的區位和自然資源優勢，但這些地區大多位于我國北方偏遠地帶，往往受煤源、水源以及經濟性等多重因素影響而缺乏就地同步電源，系統穩定運行受到系統低慣量風險、系統低短路比風險挑戰，構網型場站和同步調相機在電壓支撐、慣量支撐、短路容量方面可以實現優勢互補。
公開信息顯示，構網技術與SSC 的結合，突破了單一設備的性能邊界，提升電力系統安全穩定水平、新能源消納能力與運行靈活性，具備顯著的工程應用價值。
具體而言有3個方面，一是強化電網穩定支撐能力，有效解決高比例新能源電力系統低慣量、弱阻尼、低短路比的痛點，同時滿足頻率支撐與電壓支撐需求，提升系統抗擾動能力與故障穿越能力。
二是提升新能源消納空間，通過協同控制優化新能源場站并網特性，解決電壓超限、振蕩抑制等問題，破除風電光伏并網的穩定瓶頸，推動清潔能源高效利用。
三是拓展電網運行場景，實現黑啟動、孤網運行、弱電網支撐等特殊場景的穩定運行，適配新型電力系統多元化、復雜化的運行需求。
構網型SSC工程應用加速
自2024年首個項目落地后，基于構網控制技術的靜止同步調相機（SSC）在工程應用層面明顯加速。
2024年2月4日，由南瑞繼保成套供貨的世界首套靜止同步調相機在吉林華能八面風電場220kV升壓站順利并網，有效提高了新能源送端弱電網的穩定性，核心技術先進性和經濟性全面優于傳統分布式調相機，標志著基于構網控制技術的靜止同步調相機進入工程應用階段。
經過多年技術積累，南瑞繼保逐步形成了以構網柔直、構網儲能、SSC以及GSSVG等為代表的產品體系，全面實現示范應用。
2025年9月，黑龍江電科院在黑龍江克東縣金城風電場完成省內首套50兆乏靜止同步調相機（SSC）人工短路試驗，成功驗證了SSC在電網故障時的支撐能力，標志著黑龍江電網在SSC的應用取得全新突破。
該技術的應用背景是，近年來，風電成為黑龍江省不可或缺的主力電源之一，然而，風能所固有的間歇性與波動性，給電網安全帶來了嚴峻挑戰。
本次開展人工短路試驗的SSC，融合了“構網技術+超級電容”的創新模式，可以在系統發生瞬時變化時，自然激發出3倍額定電流，為電網提供電壓支撐，可提高所在電網的短路水平、抑制寬頻振蕩，增強系統的穩定性。
2025年11月，由思源清能自主研發的35kV/50Mvar靜止同步調相機SSC在廣東能源百萬千瓦級風電基地，一次成功通過近端人工短路試驗并正式投產應用。至此，思源清能靜止同步調相機SSC已先后通過新疆兩個百萬千瓦級風電場人工短路試驗。
其在系統短路故障、電壓深度跌落的情況下快速輸出3倍過載電流進行電網支撐，有效提升系統短路容量和系統慣量，為“沙戈荒”地區大規模新能源并網提供了切實保障。
思源清能自2021年起就開展靜止同步調相機的研究，其靜止同步調相機基于雙星型MMC拓?fù)浼軜?gòu)，在兩組級聯H橋中性點的直流側加入高密度功率型儲能元件，結合先進的構網控制技術，設備對外特性比肩分布式調相機，無功補償和有功支撐解耦控制，在增強電網電壓調節性能的同時，有效提高了系統頻率穩定性，保障新型電力系統的安全穩定運行。
對比傳統分布式調相機，思源清能的靜止同步調相機設備可以將功率輸出的響應時間控制在毫秒級、輸出的短路電流靈活可控、全生命周期成本具備明顯優勢，而且還可拓展快速頻率響應、阻抗掃描、主動濾波等功能。
在大唐河北沽源風電項目中，思源清能在國內首個完成“MMC（雙星型）換流器拓?fù)?超級電容組直流接入”的靜止同步調相機（SSC）設備生產供貨，并于2024年5月成功并網運行。
2026年3月15日，我國南方電網經營區內首臺套靜止同步調相機（SSC）正式投運。這一成果標志著新能源電站實現了從傳統的“被動跟網”向“主動構網”的重要跨越，意味著我國在提升新能源接入電網的主動支撐能力上取得關鍵技術突破。
該設備應用于云南省瀾滄江中下游流域小灣水新一體化基地鳳慶片區順寧匯集站，它采用雙星型拓?fù)浼軜?gòu)與高密度功率型儲能元件，依托先進的構網型控制技術，能夠有效提升區域大規模新能源匯集多場站短路比和涉網性能。該設備通過增加系統慣量，抑制寬頻振蕩，具備快速無功支撐和慣量有功支撐能力，有效提升電壓和頻率穩定性。
項目是構建適應高比例新能源接入的新型電力系統的一次重要探索，它為破解遠距離新能源安全高效送出難題提供了創新解決方案。
隨著構網型SSC技術受到市場驗證，更多的企業也投入到該技術產品的研發。
2025年1月，普蘭納米（PLANNANO）推出靜止同步調相機產品，產品基于普蘭納米干法超級電容器進行設計，由啟動裝置、功率模塊、干法超級電容模組、冷卻系統、交流及直流側電壓電流測量元件及控制保護系統等組成。
該產品成套裝置每相換流鏈采取鏈?zhǔn)紿橋型接線型式，直流側加入高密度功率型電容器儲能元件，結合先進的構網控制技術，實現3倍電流輸出，具備短時過載能力、短時能量儲備、阻尼控制功能、慣量支撐功能、高低電壓穿越功能。
2025年6月，新風光在上海展出其明星產品靜止同步調相機（SSC），產品具備高可靠性，短路故障期間輸出3-5倍可控短路電流，精準支撐電網故障恢復，同時，具備慣量支撐、動態響應、寬頻震蕩抑制等優勢。
另外，四方股份在2025年上半年財報中指出，其新業務培育開始貢獻增量，在電力電子業務方面，面向新型電力系統的構網型裝備持續突破，規?；l(fā)展成效顯著，包括儲能PCS及系統、SVG、靜止同步調相機等。
筆者認為，構網技術與靜止同步調相機（SSC）的深度結合，是新型電力系統穩定控制領域的重要技術創新，精準契合了電網對有功-無功協同、慣量-電壓-頻率多能支撐的核心需求。
二者通過優勢互補、協同聯動，破解了高比例新能源并網的穩定難題，未來或?qū)⒃谛履茉磮稣?、電網樞紐站點加速應用。
