二機可逆式水泵水輪機機組
可逆式（兩機式）抽水蓄能電站由一臺水泵水輪機與一臺電動發電機組成，組成的機組稱為二機可逆式水泵水輪機機組，電動發電機在上方，水泵水輪機在下方，二機軸通過聯軸器連接，見圖1。

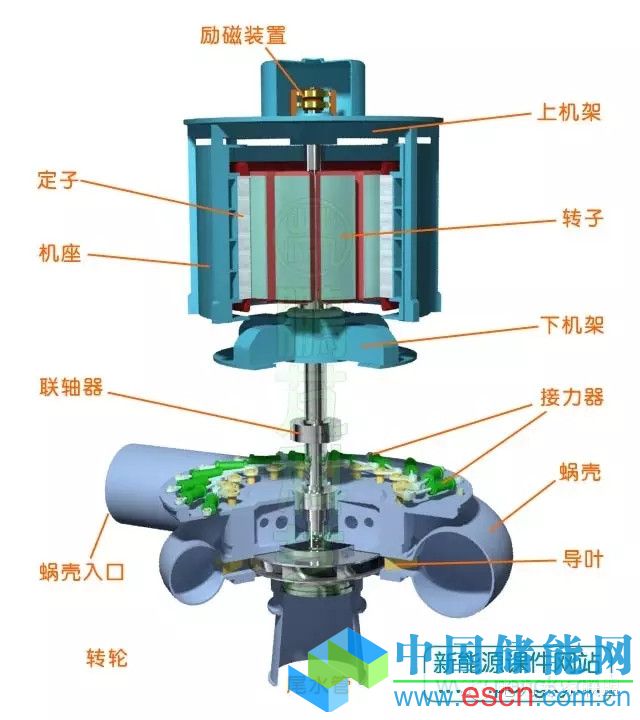

圖1二機可逆式水泵水輪機機組
由于抽水蓄能電站基本都采用高水頭（400m以上）工作方式，故水泵水輪機都是混流式水泵水輪機。圖中水泵水輪機為單級，只有一個轉輪，目前單級水泵水輪機的工作水頭最高可達800m，一般混流式水泵水輪機工作范圍在500m左右。
多級可逆水泵水輪機
對于超過800m的抽水蓄能電站的混流式水泵水輪機要采用多級水泵水輪機，多級水泵水輪機相當于多個單級水泵水輪機串聯使用，相鄰二級水泵水輪機之間用水道連接，所有轉輪共用一根轉軸，圖2是二級水泵水輪機的結構示意圖。

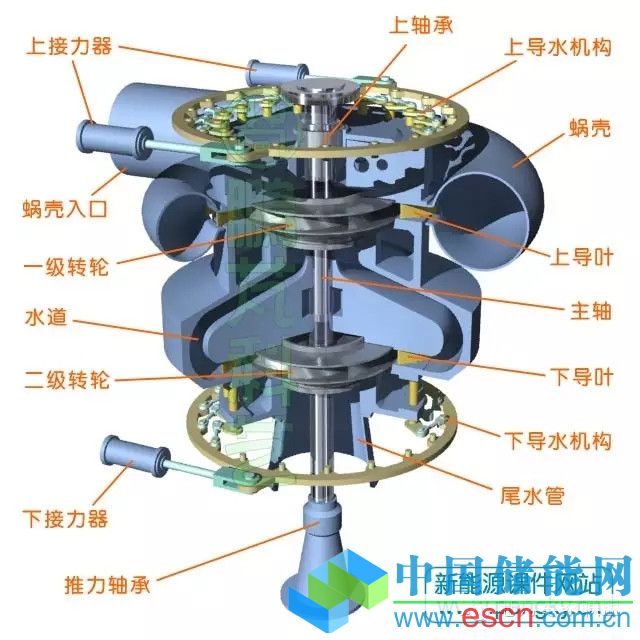

圖2二級可逆式水泵水輪機
兩個轉輪共用一根轉軸，轉軸下端安裝在推力軸承上，推力軸承承擔轉輪的重量與水的推力，轉軸上端有導軸承，防止轉軸晃動。每個轉輪有一套導水系統，由各自的接力器驅動。
多級水泵水輪機一般按每級200m至300m設計，目前已有4至6級的多級水泵水輪機工作水頭達1000m至1400m。多級水泵水輪機很難在每級轉輪安裝導水機構，采用無導水機構結構，無導水機構結構對抽水無影響，但作水輪機運行時無法進行調節會使效率下降。
在圖3中用淺藍色箭頭線表示在水輪機工況時的水流方向，在抽水工況時則相反。水輪機工況時順時針旋轉（頂視），抽水工況時反時針旋轉（頂視）。

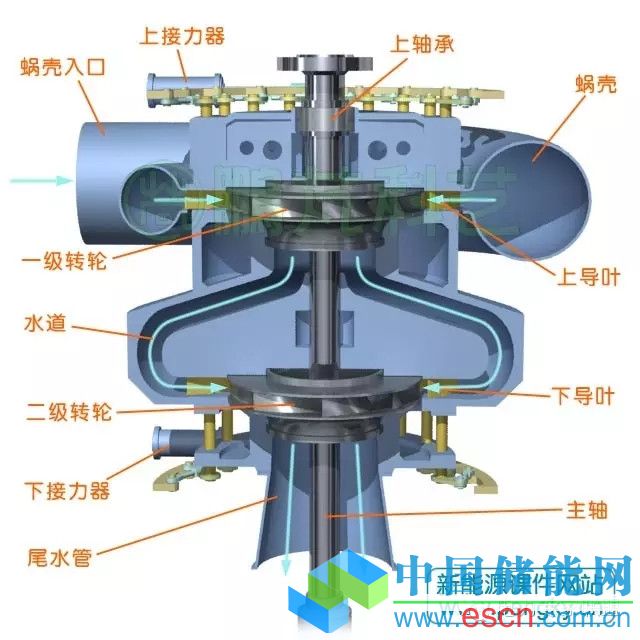

圖3二級可逆式水泵水輪機水流向圖
抽水蓄能電站地下廠房
為了防止空化，水泵水輪機機組要安裝在下水庫水面以下的地方。抽水蓄能機組的淹沒深度大于普通水輪機組，一般為50m至60m，例如廣州抽水蓄能的淹沒深度為70m，所以抽水蓄能電站多采用地下廠房。條件許可時采用中部式布置，把地下廠房建在上水庫與下水庫中間，可減小到上水庫壓力管道的長度，節省投資。圖4是抽水蓄能電站地下廠房示意圖。

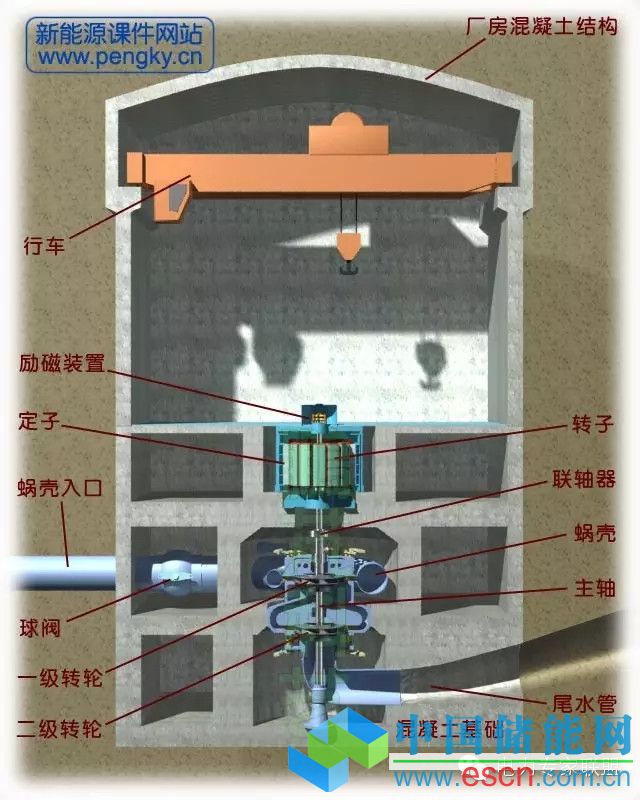

圖4抽水蓄能電站地下廠房
主廠房一般并列幾臺抽水蓄能機組，圖中表示僅有一臺機組的廠房橫剖面布置狀況，安裝有二機二級可逆式水泵水輪機機組，包括二級水泵水輪機，電動發電機，球閥等主要設備，整個電站廠房挖掘后用鋼筋混凝土澆筑成。進水主閥采用球閥，球閥可用于高水壓工作環境，球閥除了應對故障與檢修要關閉外，在啟停時關閉主閥可縮短啟動時間，在運行時調節主閥開度可輔助機組的變功率運行。
除了水輪機工況時需要的調速系統外，大型電動發電機的啟動系統是抽水蓄能電站不可少的，目前變頻啟動方式在大型機組得到廣泛應用，不但能平穩的啟動電機旋轉，還可調節轉速，使水泵根據需要運行在最佳狀態。
廠房的壓縮空氣系統由空氣壓縮裝置、管道系統和測量控制三部分組成，壓縮空氣主要用于液壓系統油罐充氣與轉輪室壓水用氣。轉輪室壓水使轉輪露出水面，減小電機啟動時的阻力。廠房的液壓系統提供球閥、接力器等驅動機構所需的動力。
廠房還要安裝潤滑油路系統、輔助供排水系統、廠房供電力設備等，在圖中下方的混凝土空格中安裝這些設備。
電廠的主變壓器與開關站安裝在主廠房旁的洞室內，電廠的控制室也設在主廠房旁的洞室內，這些就沒在圖中表示。
圖5是二機二級可逆水泵水輪機機組的剖面圖，較清楚的表現了機組的結構與布置。

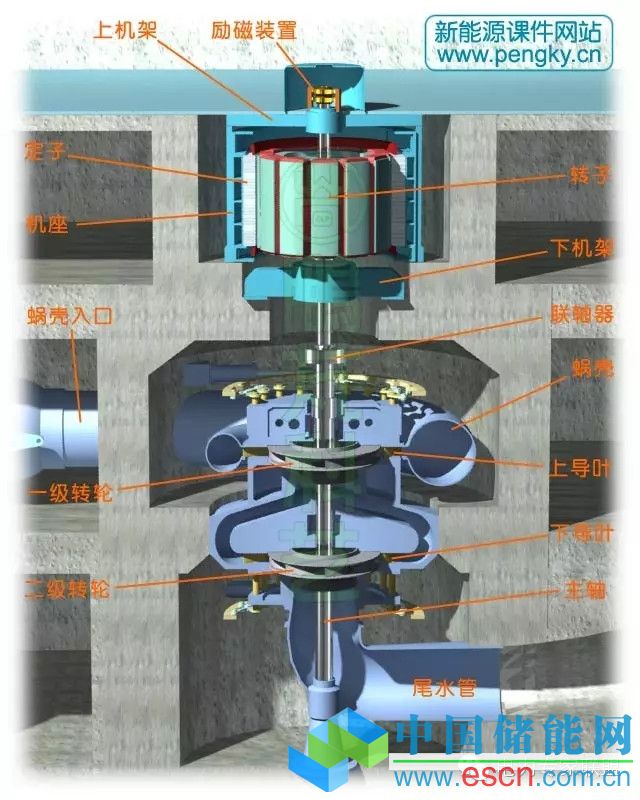

圖5二機二級可逆水泵水輪機機組
