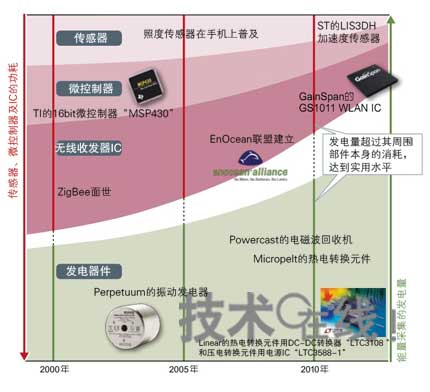

| 圖3 發電量超過本身的消耗 在發電器件性能提高的同時，其周邊部件的耗電量正穩步下降。尤其在在耗電量最大的無線收發IC領域，擁有很高技術實力的風險企業的面世具有重要意義。 |
可從近20mV開始升壓
其中，電源電路性能的提高作用很大，這是由于電源電路決定了由能量采集的發電部所獲得的微小電力，是否能以較少的損耗來使用。在這方面，最近實現了即使是超低電壓也可高效地回收電力。
例如，美國的凌力爾特公司（Linear Technology），其可從極低的20mV電壓開始以較高的效率升壓的DC-DC轉換器“LTC3108”于2009年12月開始了量產。據稱，利用熱電變換元件時，即使只有1℃的溫度差也可獲得電力。長年從事電源電路開發的工程師佩服地說：“它可以使比我們?cè)谧龅碾妷阂鸵晃粩?shù)的電壓成為能量的來源”（注2）。
注2：LTC3108用內置的n通道MOSFET、外置的升壓用變壓器和電容器構成共振升壓振蕩器。如果安裝變壓比100：1的變壓器，則可將20mV的電力升壓至2.0V。
凌力爾特公司LTC3108的開發是預料到“能量采集領域會有增長”的結果，于2007年夏季就開始了（該公司電源產品部行銷總監Tony Armstrong）。
超低功耗無線IC亮相
作為周邊部件的進步，與電源電路作用相當?shù)倪€有無線收發IC的低功耗化。此前的待機功耗約為1μA左右，現在因半導體的微細化及通信控制的改進等，大幅降低到只有0.2μA左右。
在能量采集用無線收發IC領域顯示出其強有力地位的，是德國的風險投資企業EnOcean GmbH。在基于該公司技術的設備間無線通信規格“EnOcean”下，功耗比其他方式小一位數還多。
其低功耗是通過功能的限定實現的。“總之，是簡單的控制”（該公司CTO Frank Schmidt說）。例如，據稱用于開關的無線IC，是以30ms間傳送3次1ms左右的信號來做開或關的控制（圖4，注3）。
注3：最新設計作了使接收端接受發送端反饋的改進，提高了便利性。
 |
| 圖4 主攻低功耗及易用性的EnOcean 30ms間信號只傳送3次的簡單方式 。 待機電流低到只有0.2μA（b） 。所使用的頻帶會依國家與地區而變。因模塊化易用性提高 。 |
還有將低功耗型的無線LAN用于能量采集的無線通信的動向。出身于美國Intel的技術人員們創辦的美國GainSpan公司，開發出了待機時消費電流為以前的1/10～1/100，為1μA以下的無線LAN用IC（注4）。其功耗實現了與“ZigBee”等同。具有可與現有的無線LAN存取點連接使用的優勢。而ZigBee也開始了專用于能量采集的無線規格“ZigBee Green Power”的制定。預定在2010年內完成。
注4：低功耗是通過頻繁的時鐘選通和睡眠模式實現的。
傳感器與微處理器也有進步
此外，周邊部件的進步例子還有傳感器?？扇〉脺貪穸鹊刃畔⒌膫鞲衅鞅旧恚涔囊步档土?。舉例來說，照明控制用照度傳感器已配備在了手機上，其消費電流數年之中降到了1/5左右。據稱，“已確認即使在低電流下，亦可抑制雜音并維持靈敏度”(安華高科)。（未完待續）
