中國儲能網(wǎng)訊：前言：這兩天多人問我“我國的硅片產能已經(jīng)如此之大，為什么大企業(yè)還瘋狂擴產?難道連我們都看到的產能過剩，那些大企業(yè)的決策者看不到?”
我曾經(jīng)也有類似的疑惑，后來發(fā)現(xiàn)：擴產的背后，是新技術迭代的推動!
新增產能，都是采用新技術，以更便宜的價格，生產出更優(yōu)質的產品，在市場更具有競爭力。如果自己不上采用新技術的產能，那舊產能的產品無市場競爭力，就會被其他企業(yè)革命;與其等別人革命，還不如自我革命!
之前，我們只聽說單晶硅、多晶硅;現(xiàn)在，市場涌現(xiàn)一大堆新名詞：perc、半片、MBB、MWT、疊瓦、雙面......
在新技術迭代大潮的裹挾下，上新技術的產能是必須的。我相信，這是大多數(shù)企業(yè)擴產能的根本原因。因此，作為技術迭代如此之快的高科技產業(yè)，光伏制造業(yè)必須保持較高的利潤率，否則將無資金支持如此快速的技術革新。
一、不同技術路線的主流功率及產能情況
2017年，已經(jīng)成熟或即將成熟的幾項提升效率的技術分別為Perc技術、半片技術、MBB多主柵技術。理論上來講，這幾項技術都是兼容性技術，既可以使用在單晶硅片上，也可以應用在多晶硅片上，但疊加效果不同。

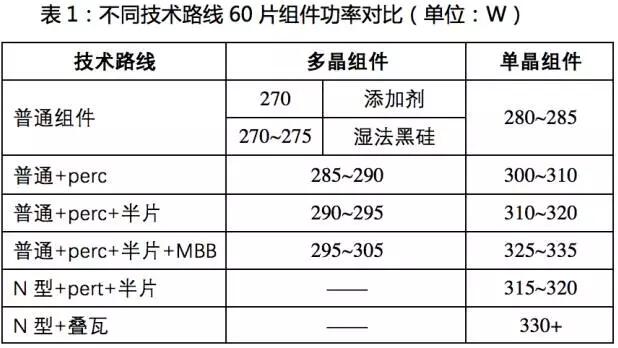

傳統(tǒng)普通多晶組件功率為270W，普通單晶組件功率為285W，功率差為15W;當各自疊加一系列新技術以后，功率差會進一步拉大。2018年各種技術路線的組件功率分布如表1所示。
1)添加劑黑硅
當前多晶應用金剛片以后，主要采用添加劑技術來解決反射率過高的問題，所以明年多晶組件的出貨的主要功率均為270~275W之間的產品，產能可以高達40GW以上。
2)濕法黑硅
干法黑硅技術路線儲備很久，但是成本下不來(每片成本>0.3元)，干法黑硅這一技術路線很可能面臨淘汰的命運;保利協(xié)鑫主推的濕法黑硅技術隨著新一代TS+黑硅工藝的推出，成本大幅下降的同時性能又有所提升，主流功率應該在275W。今年黑硅設備擴張很快，各個廠家黑硅設備已經(jīng)突破200臺，對應總產能超過16GW。
3)普通單晶組件
普通單晶組件的功率可達到285W，產能將達到30GW。
4)Perc電池技術
Perc電池技術是一種兼容性技術，既可以用在多晶硅片上，也可以用在單晶硅片上。單晶perc電池普遍功率提升在20W左右;而多晶硅片疊加Perc技術以后，則只能提升15W左右，而且目前還有衰減的問題沒有有效解決。因此新增Perc電池產能明顯青睞于選擇單晶硅片。
2018年，單晶perc組件產能將達到30GW;用黑硅技術處理后的多晶perc組件產能將達到5GW。
5)N型組件
2017年，N型組件的技術和產業(yè)化也得到了較大的進步?！癗型+pert+半片”可使組件功率達到320W，2018年產能預計為2~3GW;“N型+疊瓦”可使組件功率達到330W以上，2018年產能預計為1GW以內;
6)小結
通過上述分析可以看到，半片、Perc、多主柵等技術疊加在單晶硅片上能帶來更加明顯的提升。當各自疊加一系列新技術以后，多晶組件功率可以做到300W，單晶組件功率會達到330W，疊加一系列新技術以后單、多晶組件的功率差會拉大到30W。
單晶硅片的產能在2017農歷年年底前就會達到38GW;半片、MBB多主柵等技術剛開始流行，產能遠小于單晶硅片產能。
鑒于新技術疊加效果更好，只要單、多晶硅片能保持合理價差，擁有最新最先進Perc、半片、多主柵產能的廠家會優(yōu)先選用單晶硅片。而300W的多晶黑硅Perc+半片+多主柵組件可能只會存在于理論當中，現(xiàn)實中不會有廠家把一系列先進產能疊加于效果不佳的多晶硅片上。
二、新技術可以減少隱裂產生
隱裂之所以產生是由于：
1)生產、運輸、安裝、清洗、降冰雹等過程中對組件施加的不均勻外力。
2)組件正面光伏玻璃和背面背板采用不同材質，溫度系數(shù)不同，因此熱脹冷縮的過程中對電池片正反面產生不同應力。
3)電池片正面的銀漿焊帶處工作溫度低，電池片自身溫度不同導致隱裂。
單晶由于內部晶格序列一致，容易沿著某些特定方向產生連續(xù)、貫通式的裂紋，相較于多晶組件，單晶組件在生產、運輸、安裝的過程中產生隱裂的概率更高。
幾項新技術應用于單晶硅片上都有利于解決隱裂問題。
1)半片技術
半片技術是把電池片對切，把一張電池片一分為二然后進行封裝的技術。原先的60片組件實際上是封裝了120片“半片電池片”單元。由于單張電池片面積小了一半，單晶硅片容易產生的貫穿式裂紋所波及的范圍也對應減少;組件產生的變形時對于單張電池片的累積變形量也會減少。根據(jù)晶澳披露的數(shù)據(jù)，單晶半片組件在同等強度的破壞力作用下，比常規(guī)組件的隱裂紋少15%左右。
2)雙玻技術
雙玻技術是正反面均采用玻璃封裝的組件封裝技術，由于正反面均采用玻璃材質，溫度變化所導致的熱脹冷縮的變化一致，被封裝在其中的電池片正反面的應力一致，能有效減少溫度變化所引發(fā)的隱裂。
3)MBB多主柵技術
現(xiàn)在常規(guī)電池片多采用4~5主柵的技術，而多主柵技術使得單張電池片上的主柵數(shù)量達到12條;與之相對應，單條主柵的寬度只有常規(guī)電池片的三分之一，柵線遮擋不會使得柵線背面的溫度明顯偏低。電池片更均衡的溫度減少隱裂的發(fā)生。除此之外，多主柵技術有利于電池片上的電流搜集，所以即便產生細微隱裂，在多主柵技術的幫助下，也不會明顯影響光伏電池效率。所以MBB多主柵技術在降低產生隱裂幾率的同時也提升電池片對隱裂發(fā)生的容忍度。
