前兩期文章分別介紹了南方（以廣東起步）電力現貨市場規則體系和中長期交易。本期文章主要聚焦于電力現貨市場中最為關鍵的概念之一：節點電價。節點電價內涵豐富、機理復雜，本篇將對節點電價的定義、影響因素做深入分析，并討論節點電價值得關注的特例，幫助讀者加深對節點電價的理解。
節點電價定義
節點電價理論最早于1988年提出，并在北美、澳大利亞、新加坡等地的集中式電力市場中得到廣泛應用。節點電價是指在滿足各類設備和資源的運行特性和約束條件的情況下，在某一節點增加單位負荷需求時的邊際成本，即代表在某時間、某地點消費“多一度電”所需要增加的成本。一般來說，影響節點電價的“設備和資源”主要指發電機組和輸電線路，“運行特性和約束條件”包括電力負荷平衡、發電機組最大最小出力與爬坡、輸電線路和輸電斷面（可理解為一組線路的集合）在正常和故障狀態下的傳輸能力等。
節點電價的典型定義包含三個分量：
節點電價=系統能量價格+阻塞價格+網損價格
系統能量價格反映全市場的電力供求關系，阻塞價格反映節點所在位置的電網阻塞情況，網損價格反映節點所在位置對電網傳輸損耗的影響程度。
由于廣東省輸配電價核定時已考慮網損費用，節點電價中不必再收取網損價格，南方（以廣東起步）現貨市場的節點電價由系統能量價格和阻塞價格兩個分量構成。當網絡傳輸出現阻塞時，市場將會等效“拆分”為多個分區，使得不同地理位置的邊際價格產生差異，偏離“無網絡約束”狀態下的邊際機組申報價格。

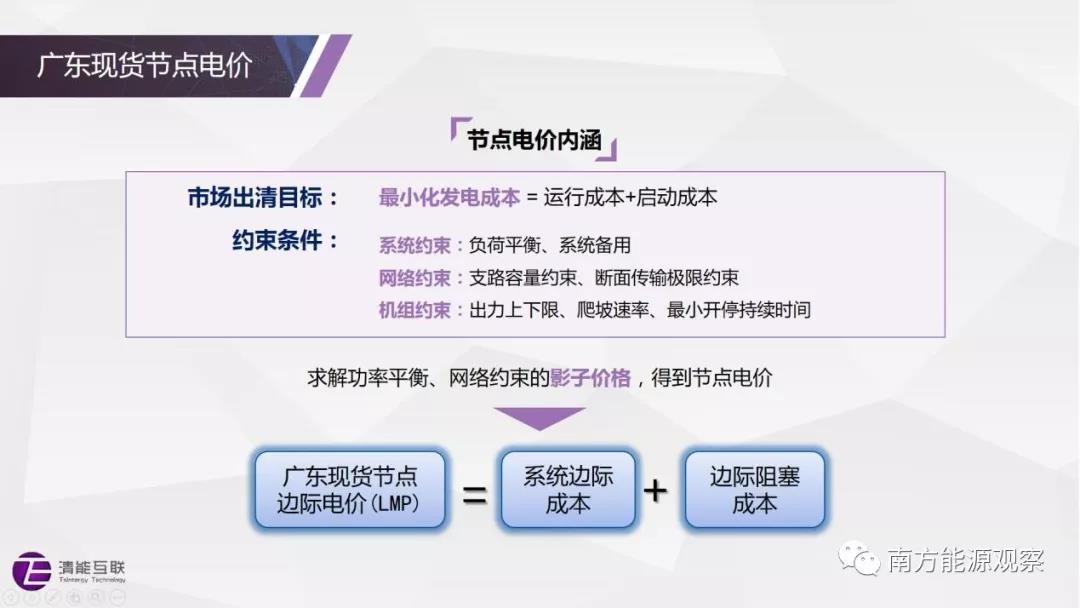

圖1 節點電價定義
節點電價的影響因素
節點電價受多個因素綜合影響，內在機理非常復雜。一般而言，負荷大小和分布、發電機報價、發電機組物理參數、網絡傳輸能力是影響節點電價的主要因素。
（1）負荷大小對節點電價的影響

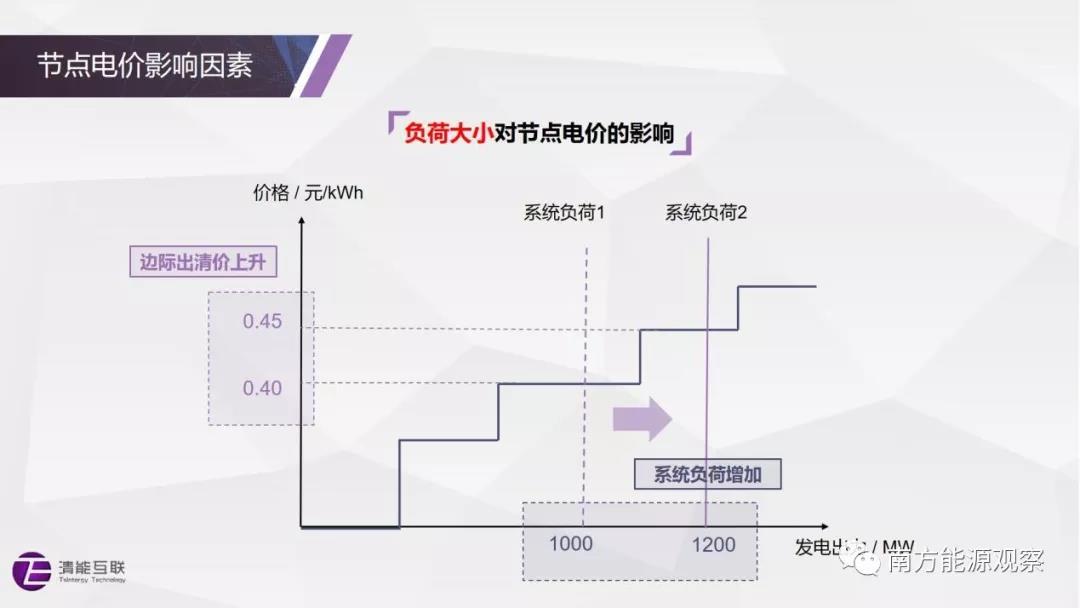

圖2 負荷大小對節點電價的影響
在不考慮輸電阻塞和網損的情況下，系統負荷更高時需要調用報價更高的機組，因而節點電價越高。如圖2所示，當系統負荷為1000MW時，調用的邊際機組的價格比較低，市場出清價格為0.4元/kWh；當負荷增大到1200MW時，調用價格相對較高的邊際機組，市場出清價格為0.45元/kWh。
（2）發電機組報價對節點電價的影響

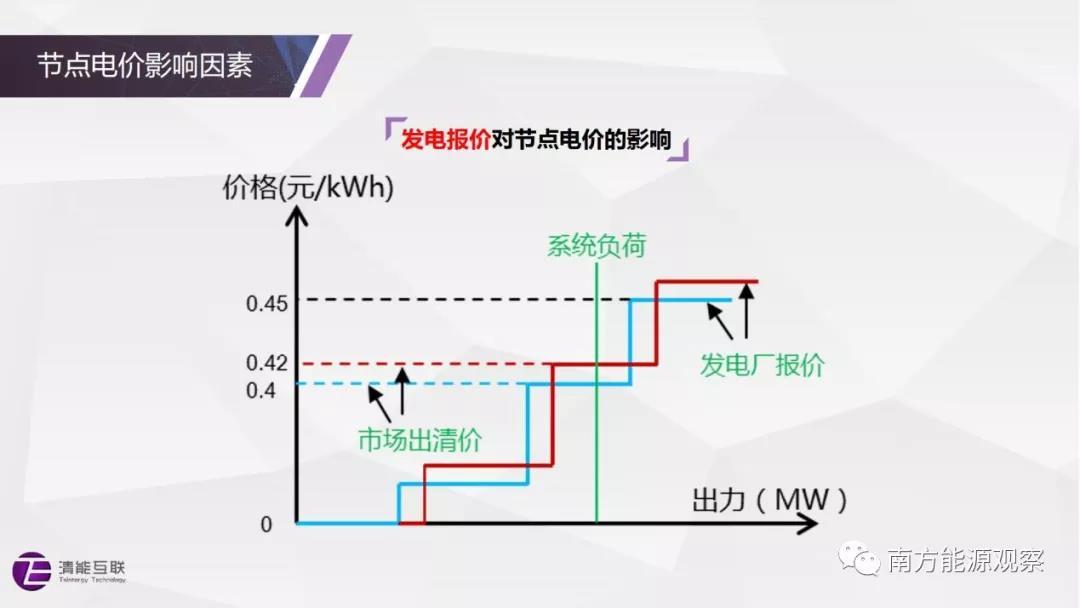

圖3 發電機組報價對節點電價的影響
如圖3所示，在系統負荷相同的情況下，發電機組報價較高時，為滿足系統負荷需求，調用的邊際機組的價格也較高，相應節點電價也較高。因此，發電機組報價對節點電價的高低有直接的影響。
（3）發電機爬坡速率對節點電價的影響

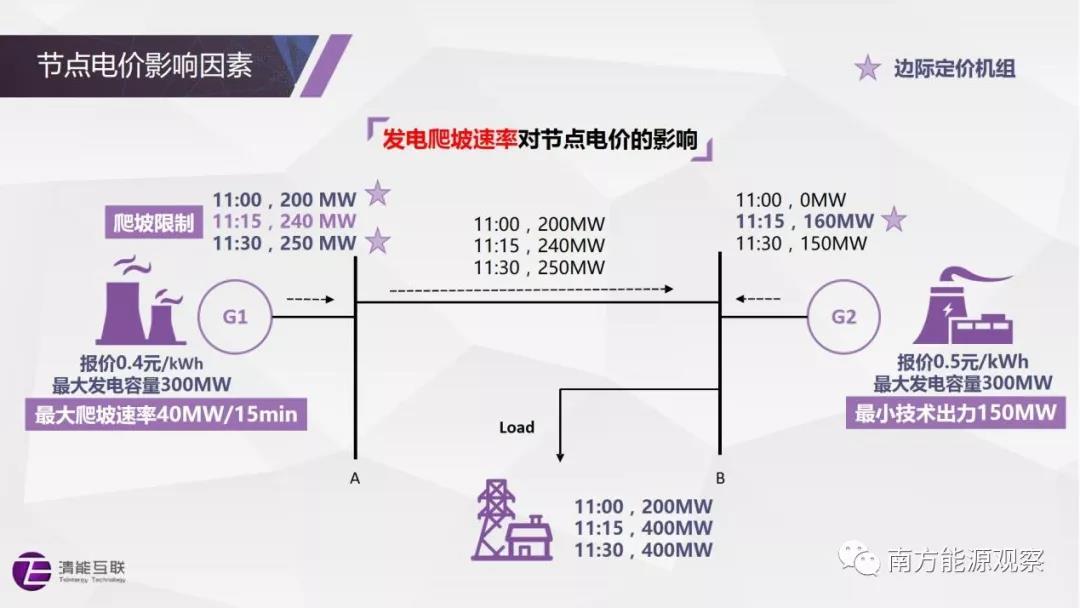

圖4 節點電價受機組爬坡約束影響示意圖
如圖4所示，G1為普通煤機，受爬坡約束，G2為高價氣機，爬坡速度快。假設G1的最大爬坡速率為40MW/15min，G2的最小技術出力為150MW，不考慮AB之間線路的傳輸容量限制。
11:00時，負荷完全由G1承擔，因而B地由G1定價，節點電價為0.4元/kWh。
11:15時，負荷增加到400MW，G1報價比G2低，如無爬坡約束，則理應由G1增出力滿足負荷的增加，但由于G1受爬坡約束，僅能達到240MW出力，剩余負荷由爬坡速度較快的高價氣機G2開機滿足，此時B地由G2定價，節點電價為0.5元/kWh。
11:30時，負荷維持400MW，便宜機組G1持續爬坡，出力增至250MW。因G2有最小開機時間約束，暫不能停機，其出力保持在最小技術出力150MW，此時G2不參與市場定價。B地由G1定價，節點電價為0.4元/kWh。
可見，當?shù)蛢r(jià)煤機受爬坡約束時，系統需要調用高價氣機快速爬坡，以支撐負荷的變化，因此爬坡時段內將由氣機定價。然而，當負荷高峰或快速爬升時段過后，煤機逐漸增加出力，氣機出力將逐漸壓減到最小技術出力，此時氣機不再定價，因此不會導致因高價氣機持續開機導致節點電價長期處于高位的情況出現。高價氣機因上述原因不能定價，如果出清價格低于氣機報價，將按現貨交易細則給予特殊機組補償。
（4）輸電線路阻塞對節點電價的影響
圖5 無輸電阻塞時的節點電價
如圖5所示，輸電線路無阻塞時，負荷的電能都能由價低的G1供應，A、B地的節點都由低價機組G1定價，節點電價皆為0.4元/kWh。

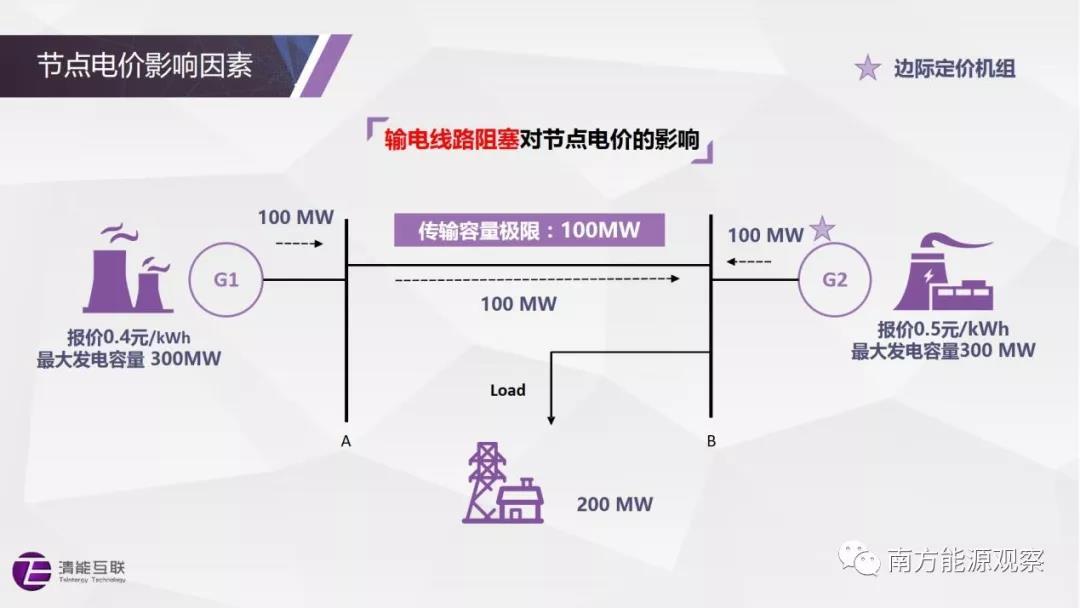

圖6 有輸電阻塞時的節點電價
如圖6所示，當線路發生阻塞時，B地負荷不能完全由G1的便宜電能承擔。此時，A地仍由G1定價，節點電價為0.4元/kWh；而B地由G2定價，因此節點電價為0.5元/kWh。B地的價格比A高0.1元/kWh，這個價格差是由于A、B兩地間的輸電線路阻塞引起的，因此稱為阻塞價格。
節點電價的特例
（1）節點電價與日內負荷變化并非嚴格正相關
一般情況下，負荷越高，節點電價應該越高。然而，由于燃煤、燃?xì)獾幕鹆Πl(fā)電機都存在最小技術出力，當負荷變大時，可能需要新增開機，而機組一旦開機，就必須要承擔一部分負荷，此時其余機組承擔的負荷相對減小，節點電價有可能反而下降。

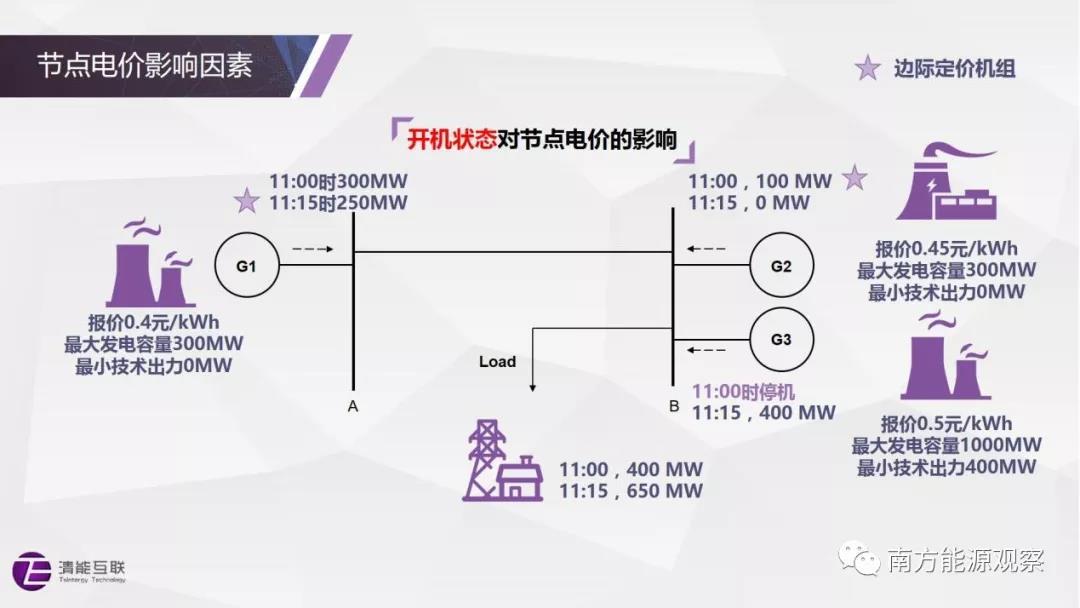

圖7 節點電價受機組開停機的影響示意圖
如圖7所示，不考慮網絡阻塞，11:00時，系統負荷為400MW，G1、G2開機，G3停機，G1滿發300MW，G2發100MW，此時邊際機組為G2，節點電價為0.45元/kWh。
11:15時，系統負荷為650MW，G1、G2的發電容量不足以滿足負荷需求，因此G3開機。由于G3的最小技術出力為400MW，此時G2降低到最低出力0MW，G1發250MW，邊際機組為G1，節點電價為0.4元/kWh?？梢姡瑥?1:00-11:15，雖然系統負荷上升，但受新開機組G3最小技術出力的影響，節點電價不升反降。
即使在同一負荷下，節點電價的高低也與機組開機狀態有著密切的關系。由于機組開機會產生大額啟動費用，開機與否和時間點選擇的主要決策依據是全天綜合發電成本最低。僅從一個或幾個時段的結果來分析機組開停和節點電價變化的原因是不完整的。
（2）節點電價與機組報價在數值上不一定對應
在節點電價的理解上，一個常見的疑問是節點電價是否都能夠找到相應的機組報價。在沒有網絡阻塞、不考慮網損價格分量的情況下，這個結論是成立的，任何節點的電價都等于全系統邊際機組的報價。然而，當存在網絡阻塞時，節點電價與機組報價在數值上未必是對應關系。

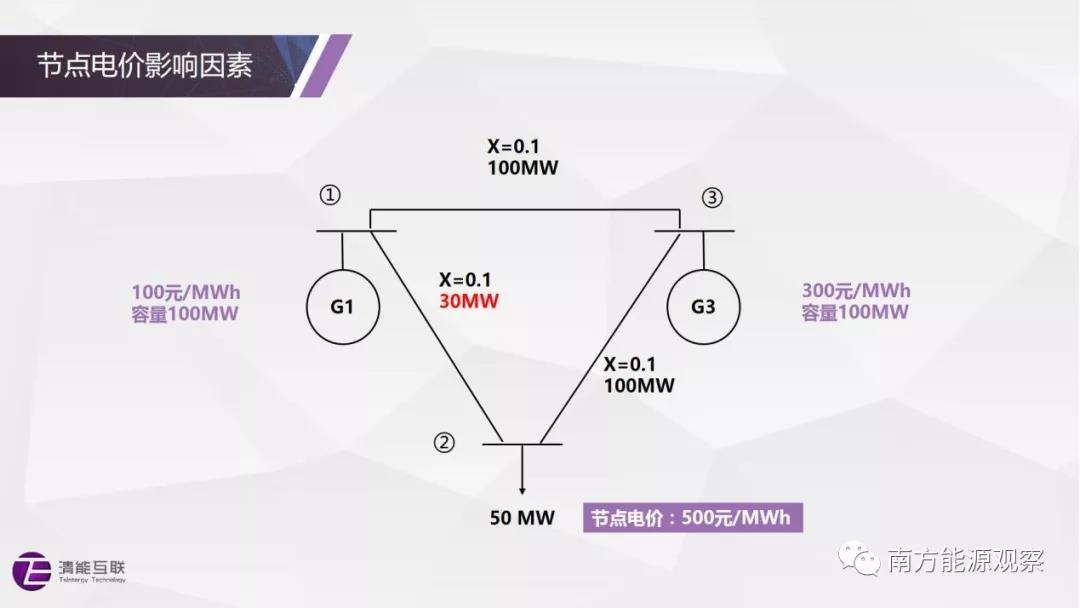

圖8 三節點小系統
如圖8所示3節點、3線路小系統，根據圖中給出的線路電抗參數，選取節點3為平衡節點時，可以得到G1的出力對線路12潮流的靈敏度為1/3，節點2的負荷對線路12潮流的靈敏度為-1/3。節點2負荷為50MW，市場出清結果為G1出力40MW，G3出力10MW，此時線路12的潮流為40×1/3-(-50)×(-1/3)=30MW，正好處于滿載狀態。在這個基態下，若節點2增加1MW負荷，機組G1必須相應減少1MW出力，以維持線路12潮流不超過30MW的限制，為滿足負荷平衡，G3需要增加2MW出力，因此，系統增加的發電成本為(-1)×100+2×300=500元。節點2的節點電價為500元/MWh，高于機組G1和G3的報價。
實際上，節點電價是多臺機組報價的線性組合，即節點電價可以寫成若干臺相關機組報價的加權，權重系數則與該節點負荷和相關機組出力對阻塞線路潮流的靈敏度（發電轉移分布因子）有關。在特定情況下，節點電價可能低于最低的機組報價（極端情況下可能為負值），或者高于最高的機組報價，這是符合節點電價定義和內涵的正常結果。因此，在現貨市場設計中，不僅應對機組申報價格設置上下限，還需合理設置市場出清價格上下限。
