中國儲能網訊:隨著越來越的屋頂資源進入市場，15kW系統迎來大量應用場景。本文從組件排布配置、逆變器信息、線纜、發電量預測及實際項目發電情況等方面，詳細介紹15kW光伏系統設計全過程，進行整體方案分享，歡迎您的閱讀討論。
一、設計過程
項目簡介

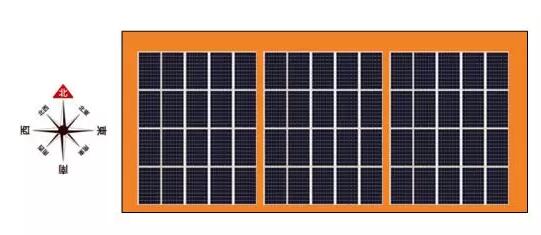

1.1項目示意圖紙
最大敷設面積
1.2組件選型和安裝配置
考慮到有限的屋頂面積、銀行放款條件以及全壽命周期的收益，越來越多的高效板在屋頂分布式項目中得到應用，此次方案選擇60片300W高效組件，參數如下：

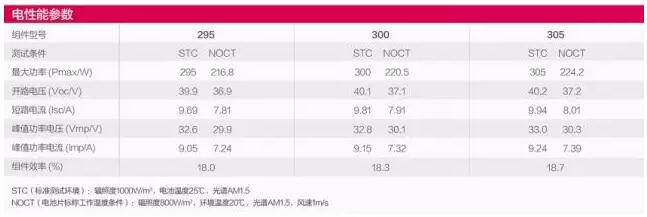

表1 組件參數
考慮到當天氣候水文條件、以及現場的安裝條件，采用類似陽光房的方案將組件抬高，5*4為一個單元，每個單元內組件串聯接入逆變器，組件排布及支架方案如下：

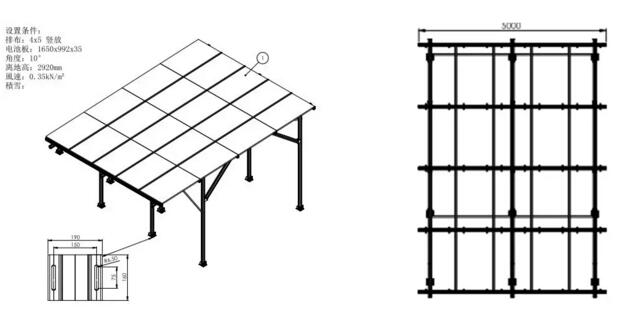

圖1 支架示意圖
每串組件開路電壓和工作電壓在SOC條件下分別約為800V和656V，滿足逆變器安全和最優運行電壓需要;
每串組件額定功率在SOC下約為6kW，每3串接入一臺逆變器，接入總功率為18kW，滿足逆變器最大額定輸入功率要求;
1.3 逆變器的選擇
新型高效組件的應用給逆變器的性能提出了需求，包括直流側超配和交流側過載能力，GW15KN-DT在考慮實際應用要求后，優化了產品性能，包括結構優化設計、效率提升、過載能力等。

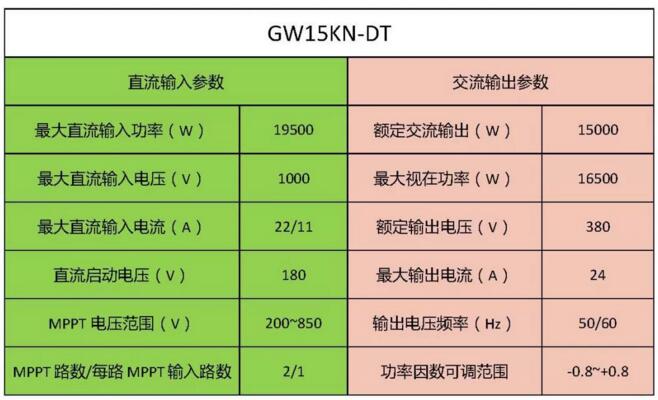

表2 逆變器電氣參數
1.4 線纜的選擇
直流側線纜

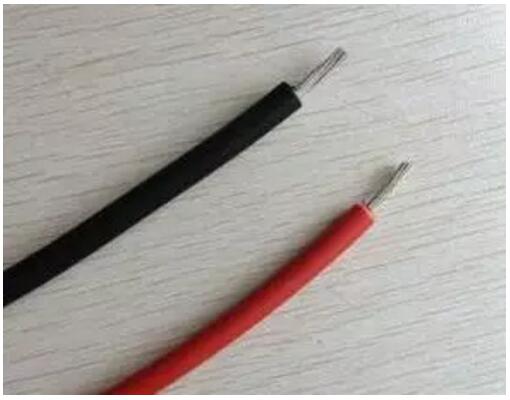

直流線纜多為戶外鋪設，需要防潮、防曬、防寒、防紫外線等，因此分布式光伏系統中的直流線纜一般選擇光伏認證的專用線纜，考慮到直流插接件和光伏組件輸出電流，目前常用的光伏直流電纜為PV1-F 1*4mm2。

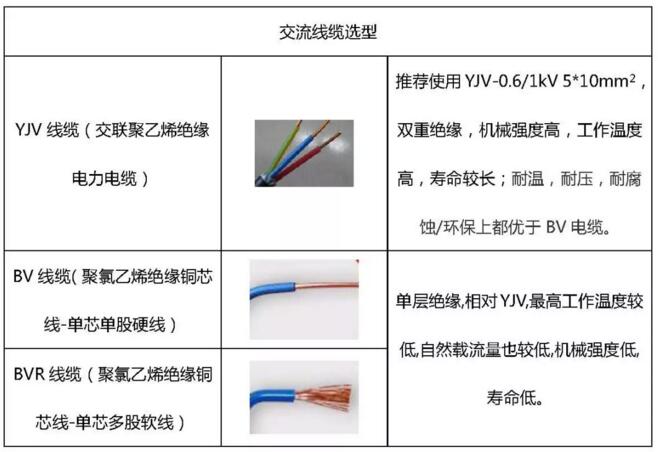

交流側線纜
交流線纜主要用于逆變器交流側至交流匯流箱或交流并網柜，可選用YJV型電纜。長距離鋪設還要考慮到電壓損失和載流量大小，15KW三相機交流線纜推薦使用YJV-5*10mm2。
注：交直流線纜一般都安裝在戶外，一般套PVC管來保護線纜。
二、設計方案圖及清單表

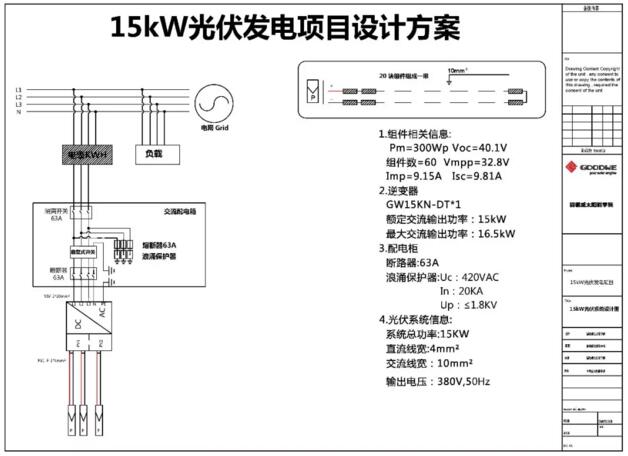

1.設計方案

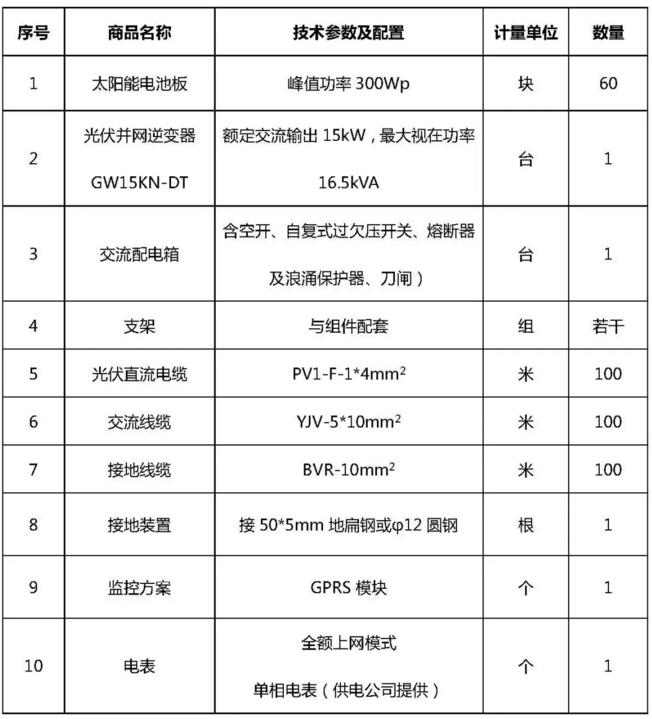

2.材料清單表
三、收益計算
1.發電量估算

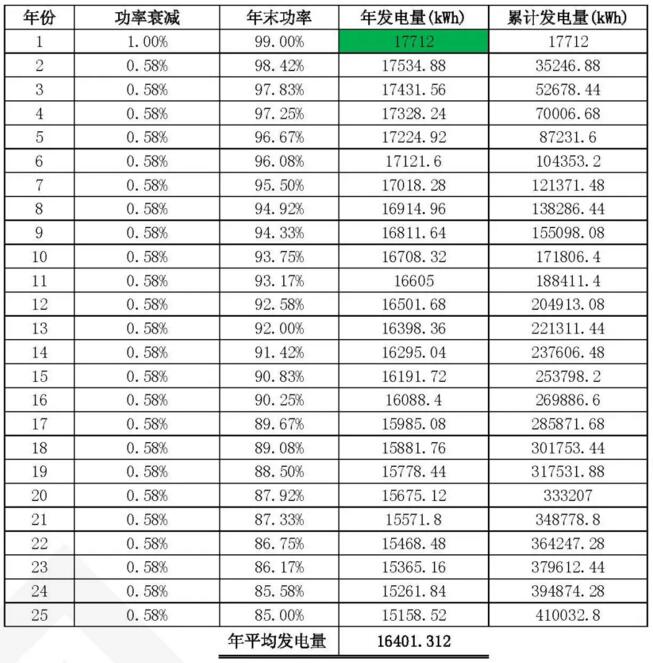

裝機容量18kW，PR=82%，全年發電量估值為1200小時(山東地區)，首年發電量為17712kwh。首年衰減為2.5%，25年末最低功率為85%。
注：按照25年衰減至85%計算，25年累計發電量超過41萬度電。
2.實際應用案例
該電站位于河北省滄州市。

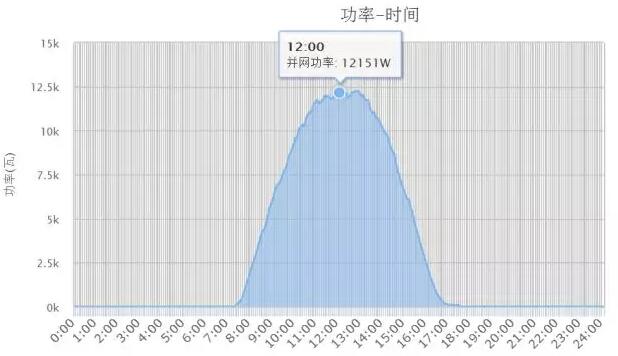

峰值并網功率-12151W(12.16)

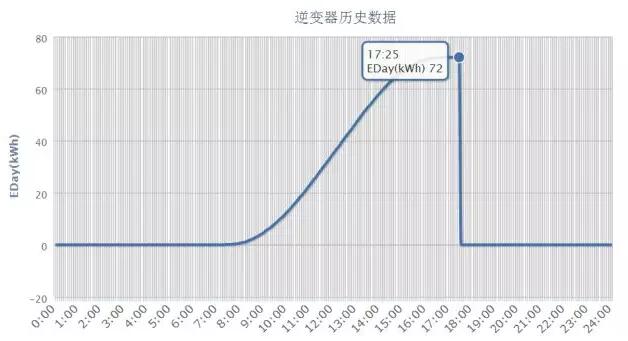

當日發電量-72kWh(12.16)
結論
15千瓦左右的裝機容量的電站在北方還是比較普遍的，通過典型設計的分享讓用戶對光伏系統的前端設計有了很好的了解，設計的目的就是為了指導施工，讓施工有序，通過施工還可以對設計方案進行驗證，從而高質量的完成電站的建設。
