01、研究背景
隨著分布式新能源的開發與利用，現有的傳統配電網適應性已經不夠。微網作為分布式電源接入電力系統的有效利用方式，能實現大規模、多類型的新能源就地消納和即插即用，正在成為智能配電網的關鍵一環。當微網在配電網中大量存在并發展成多微網系統（微網群）后，可以通過尋求微網之間的連接方案，即合理構建基于微網的有源配電網拓撲，構建新型有源智能配電網。
02、蜂巢狀有源配電網的拓撲結構
2.1 基本拓撲結構
蜂巢狀有源配電網拓撲結構如圖1所示，圖中抽象的六邊形代表每個微網的供電區域，相鄰微網通過各自的公共連接點（PCC）與基于電力電子的智能功率/信息交換基站（SPIES）實現互聯，從而組成蜂巢狀有源配電網整體。正常工況下，各微網內部自有小微電源與負荷之間基本保持供需平衡；當某一微網出現功率異常或發生故障時，與其關聯的各智能功率/信息交換基站能夠根據所監測到的情況迅速做出準確判斷，并根據判斷結果及時對其施以功率支援使之恢復平衡，或選擇切斷與該故障微網的聯絡。
圖1 蜂巢狀有源配電網拓撲結構
對于部分難以自給自足、缺額功率較大而無法通過基站支撐的重負荷微網，可考慮由上級電網承擔電力供應。由于上級電網相對于微網屬于區外供電單位，故兩者選擇通過交易中心相聯絡。蜂巢狀有源配電網與上級的聯網方式如圖2所示。
圖2 蜂巢狀配電網與上級電網聯網方式
除了蜂巢狀有源配電網外，還可構建其他形式的分布式有源配電網拓撲，如微網的實際供電區域可以抽象為三角形和四邊形等。圖3為基于微網群的分布式有源配電網拓撲通用架構。

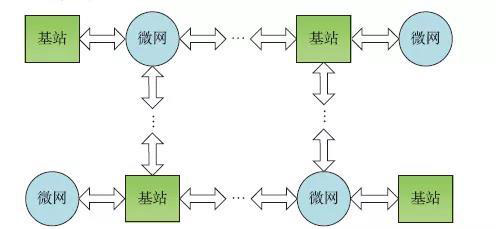

圖3 分布式有源配電網拓撲通用架構
實際工程中，微網的關聯拓撲結構可根據配電網規模、劃分的微網區域/數量大小、供電可靠性與靈活性以及經濟性等多方面綜合優化確定，如某一供電區域大部分以六邊形結構的微網鋪展覆蓋，但少部分區域仍可以根據實際需求選擇以三角形或四邊形的微網鋪展，即圖4中的紅色和橙色區域所示。
圖4 蜂巢狀有源配電網的派生拓撲
表1給出了微網抽象供電區域分別為蜂巢狀、矩形及三角形三種不同形態的有源配電網拓撲的比較?？梢钥闯觯涑矤钣性磁潆娋W中微網關聯的基站數最多，供電可靠性最高；而基站關聯的微網數最少，控制也最簡單。因此，蜂巢狀拓撲可作為分布式有源配電網的優選拓撲結構。
2.2 蜂巢狀有源配電網的特點
1）相鄰微網利用基于電力電子的可控設備實現功率互備，從而弱化了與主網的電氣連接。每個微網通過“源網荷儲”規范化配置構成自治的小/微型供用電系統，實現新能源就地消納和區內供需基本自平衡。余/缺功率能通過分布在區間的可控設備與相鄰微網實現自由交換。
2）整個配電系統將由一個個既相對獨立又相互關聯的分布式自治微網群組合而成。其微網群之間不存在電磁環網，具有網絡架構堅強、清潔能源消納能力強、配電方式靈活和支持電力市場交易等多項優點。
3）微網“源網荷儲”規范化配置，運行控制高度自治。正常情況下電源與負荷間實現功率自平衡控制，類似于孤島運行。
4）兼容性高?？山尤敫鞣N類型的小微型電源和負荷，有很強的清潔能源消納能力。
5）配電方式靈活。電壓等級與交、直流供電方式取決于該區域的電源與負荷類型，相鄰微網可差異化選擇而無需統一的配電方式。
6）擁有定價權。不同微網的發電成本和用戶負荷類型可存在較大差異，運營主體對出售的電價擁有自主定價權，有利于電力市場化。
03、蜂巢狀有源配電網發展的關鍵技術和面臨挑戰
3.1 關鍵技術
1）智能功率/信息交換基站：智能功率/信息交換基站是一種帶有儲能裝置、多端、可交直流混合接入的電力電子設備，主要功能是監測關聯微網的運行狀態、功率平衡輔助控制以及信息交互處理等。它是實現本文所提蜂巢狀有源配電網拓撲的核心設備與關鍵技術，它的結構示意圖和原理簡圖分別如圖5(a)和所示。

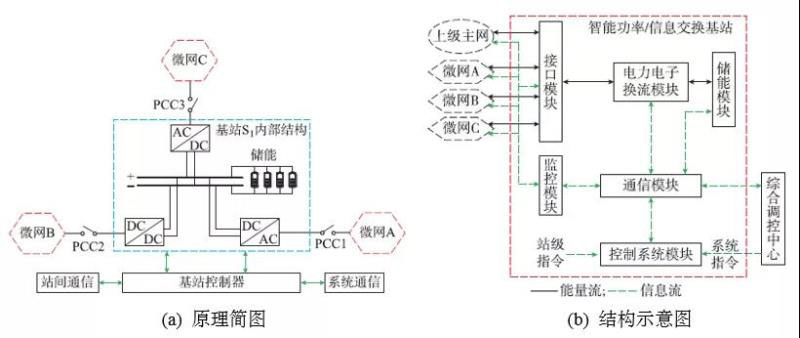

圖5 智能功率/信息交換基站
2）站間通信與系統通信的雙層通信機制：站間通信是指基站與關聯微網的所有基站之間的相互通信，對關聯微網運行狀態信息的實時共享。系統通信是指各基站與上層綜合調控中心之間的通信，確保上層綜合調控中心實時掌握有源配電網中全部微網的運行狀態，以便做出全局優化調控決策和協調控制。站間通信和系統通信如圖6(a)和所示。

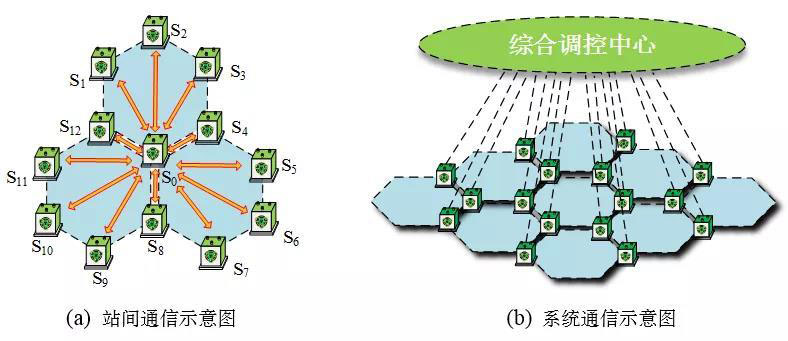

圖6 雙層通信機制
3）微網的經濟調度與基站的經濟運營。有源微電網在考慮運行安全約束及關聯基站功率交互成本等條件下，對區內電源、儲能、負荷等進行優化調控以獲得效益的最大化。在這其中，基站充當類似于“微型電能交易中心”的角色，通過購買和出售電能實現經濟運營。
3.2 面臨的挑戰與展望
1）經濟性問題。為了實現分布自治，蜂巢狀有源配電網所需的智能基站數量較多，可能其建設成本占比較高，但長遠來看會逐步下降到可接受范圍內。
2）對微網的自治能力和基站的自主運作能力要求較高。需要研究并建立一套蜂巢狀有源配電網底層的電能自主交易規則，作為智能基站的運行控制和功率調度的基本規則。
3）可能存在的潮流環流問題。智能基站增加了配電網中變流裝置的數量，而多逆變器并聯運行在輸出電壓參數不一致時容易出現環流現象、增加網損。
4）繼電保護的配置問題。蜂巢狀有源配電網中，各微網的運行控制相對獨立，因此其繼電保護也可相對獨立配置；但由于微網之間通過智能基站相互關聯，每個微網相當于多電源供電模式，需要進一步研究。
04、結論
蜂巢狀有源配電網與傳統配電網相比，具有網絡架構更堅強、供電可靠性更高、消納新能源能力更強、擴展靈活性更高和更易實現電力市場化等諸多優點，但其作為一種新型拓撲，面臨挑戰在所難免，許多問題需要進一步深入研究與解決。
原文將發表在《電力系統自動化》2019年第43卷第17期，敬請關注！
引文信息
江道灼, 徐寧, 江崇熙, 等. 蜂巢狀有源配電網構想、關鍵技術與展望 [J/OL]. 電力系統自動化, 2019, 43(17) [2019-07-09]. DOI: 10.7500/ AEPS20180730017.
JIANG Daozhuo, XU Ning, JIANG Chongxi, et al. Conception, key technology and prospect of honeycomb active distribution network [J/OL]. Automation of Electric Power Systems, 2019, 43(17) [2019-07-09]. DOI: 10.7500/ AEPS20180730017.
